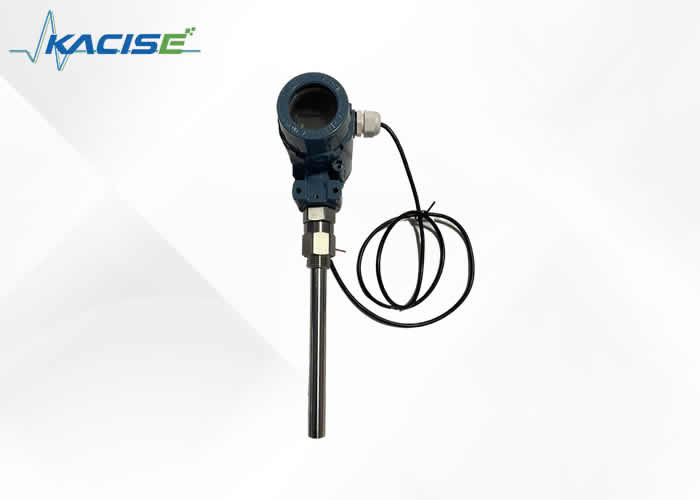

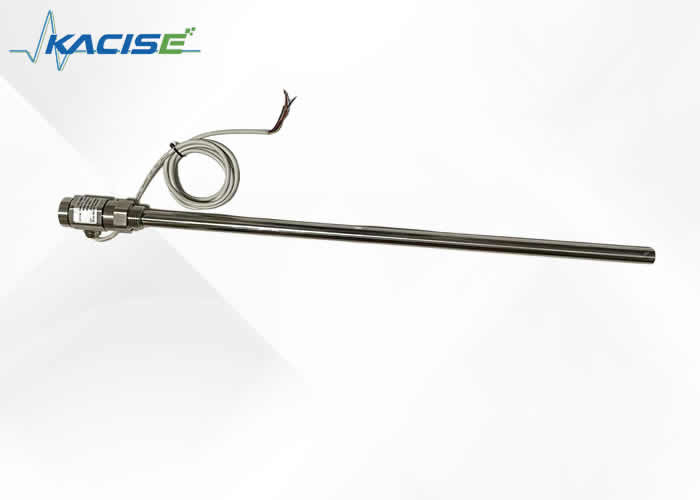

Transmisor de nivel capacitivo resistente a la corrosión con salida NPN/PNP se utiliza para el monitoreo de nivel en reactores de laboratorio

El transmisor de nivel capacitivo resistente a la corrosión, equipado con salida NPN/PNP, está diseñado específicamente para el control de nivel en reactores de laboratorio.Puede resistir las sustancias corrosivas que a menudo se encuentran en tales ambientesCon sus capacidades de detección precisas, mide con precisión el nivel del líquido, proporcionando datos confiables.garantizar condiciones óptimas de reacción y mejorar la seguridad y la eficiencia generales de los experimentos.

• El protocolo Modbus es fácil de integrar.
• En circunstancias normales, no es necesario llevar a cabo operaciones rutinarias de grandes dimensiones.mantenimiento medio y pequeño.
• Una variedad de salidas de señal son convenientes para diferentes configuraciones del sistema.
• Apto para la medición del nivel de los recipientes de alta temperatura y alta presión, y el valor medido no se ve afectado por la temperatura, la gravedad específica del líquido a medir,y la forma y la presión del recipiente.
• Es especialmente adecuado para la medición de líquidos fuertemente corrosivos como ácidos y álcalis.
• Perfecta protección de sobrecorriente, sobrevoltaje y polaridad de la fuente de alimentación.
• El sensor de nivel inalámbrico tiene una función de transmisión remota inalámbrica.
• Puede medir cualquier medio.

• Rango de detección: 0,13 m
• El rango de medición de la capacidad: 10PF 500PF
• Precisión: 0.1 clase, 0.2 clase, 0.5 clase, 1 clase
• El rango de presión: -0,1MPa ∼32MPa
• Resistencia a la temperatura de la sonda: -50 ∼ 250 °C
• Temperatura ambiente: -40°C a 85°C
• Temperatura de almacenamiento: -55°C+125°C
• Señal de salida: 4 ∼ 20 mA, comunicación 485, etc.
• La distancia de comunicación del sensor de nivel de salida inalámbrico es inferior a 200 metros, y el voltaje de la fuente de alimentación es de 3,3-36V (alimentación por batería opcional)
• Válvula de suministro de energía: 536V DC
• Material del sensor de nivel: acero inoxidable 316, 1Gr18Ni19Ti o PTFE
• Estabilidad a largo plazo: ≤ 0,1% FS/año,
• Drift de temperatura: ≤ 0,01% FS/ °C (dentro del rango de 0°C a 70 °C)
• Calidad a prueba de explosión: ExibIICT6
• Nivel de protección: IP67

Los sensores de nivel de líquido capacitivos tienen diferentes estructuras debido a diferentes ocasiones y parámetros de aplicación, pero en general su estructura principal se puede dividir aproximadamente en dos partes,es decir, la parte del sensor y la parte del transmisor. como muestra la imagen:

A en la imagen muestra el sensor, que sondea directamente en el equipo del contenedor o mide en el medio medido del tubo del medidor.

B y C en la figura son las bridas de conexión de fase gaseosa y fase líquida del instrumento de medición y control del nivel de líquido, que se utilizan para la conexión de las bridas del equipo,y el líquido y la presión en el equipo se atraen al cilindro de medición.

D en la figura muestra el cilindro de medición del instrumento de medición y control del nivel de líquido, que puede formar una capacitancia con el electrodo del sensor.

E se muestra en la figura es la brida de aguas residuales, que puede descargar regularmente la suciedad en el instrumento de medición y control del nivel del líquido hacia el exterior,mantener limpio el interior del tubo de medición del instrumento de medición y control del nivel del líquido., y evitar que el sensor se adhiera a la suciedad.

F que se muestra en la figura es el transmisor, que es un dispositivo de conversión de la capacidad a la señal de corriente estándar,y es la parte central de todo el instrumento de medición y control del nivel de líquidoSu función principal es recibir el incremento de cambio de capacitancia causado por el cambio de nivel de líquido enviado por el sensor, y luego después de la conversión, emite una señal de corriente estándar de 4-20mADC.Este transmisor adopta dispositivos militares integrados, con bajo consumo de energía, resistencia a altas temperaturas, alta fiabilidad y cumple con los requisitos de seguridad intrínseca.

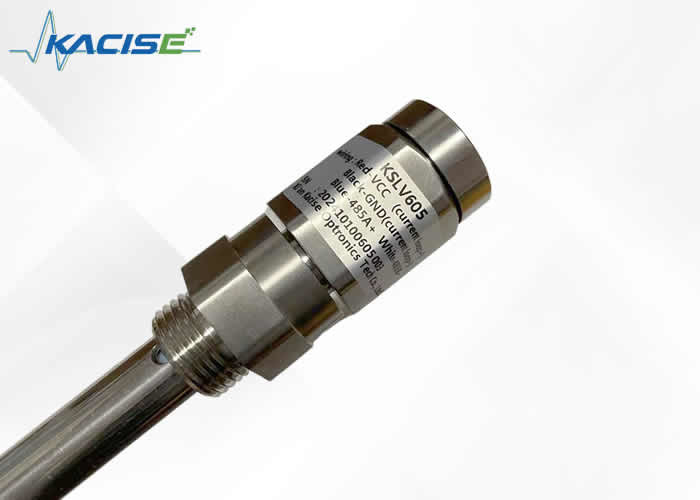

KSLV606 (modelo de pantalla) tiene dos formas de cableado: una es RS485, la otra es 4-20mA.

Fuente de salida aislada de 4-20 mA

Con una potencia de salida no aislada de 4 a 20 mA

Después de la instalación, cuando se utilice por primera vez, asegúrese de abrir primero la válvula de fase gaseosa y luego abrir la válvula de fase líquida para garantizar que el nivel del líquido no fluctuará violentamente.causando errores de medición.

Además, debe asegurarse que las juntas de los cables de conexión estén en buen contacto y sean anticorrosivas.para evitar la acumulación de suciedad y afectar el rendimiento del instrumentoTomando como ejemplo el líquido de cobre común, el líquido de carbono C, la torre de agua caliente Baohe, la piscina de aguas residuales y otros medios sucios, debe garantizarse que se descargue de 1 a 2 veces a la semana,mientras que el medio limpiador debe ser descargado de 1 a 2 veces al mes.

La carcasa del transmisor debe estar bien envuelta para evitar la entrada de agua, medio corrosivos o gases, y está prohibido chocar con fuerzas externas y desmontarla por parte de no profesionales.

Hay tres métodos de cableado comunes para los transmisores: como se muestra en (a) (b) (c)

(a) El

b) Las

(c) anímetro

Como se muestra en la figura anterior, existen tres métodos de cableado para el transmisor del instrumento de medición y control del nivel del líquido.La figura a) muestra el diagrama de cableado del transmisor directamente y el medidor de visualización digitalLa figura b) muestra el diagrama de cableado del transmisor y del sistema de control DCS. El sistema de control suministra 24 V y está conectado al transmisor.La figura c) muestra el diagrama de conexión del transmisor alimentado por la barrera de seguridad.Los usuarios pueden consultar los tres métodos de cableado anteriores durante la instalación.

Dado que los productos solo difieren en diseño y material, pero ambos pertenecen al instrumento externo de medición y control del nivel de líquido,los métodos de instalación de los dos son básicamente los mismosEn general, la instalación es extremadamente sencilla y rápida.simplemente conecte la brida de conexión de fase gas-líquido del instrumento de medición y control del nivel de líquido con la brida de fase gas-líquido del equipo(Nota: La brida de conexión del instrumento de control y monitorización del nivel de líquido ha sido soldada de acuerdo con el tamaño acordado por las dos partes),El usuario debe configurar él mismo la válvula y la tubería, como se muestra en la figura 7.1.

El medidor de nivel de capacitancia es un producto especialmente utilizado para la medición de bolsas de aire de calderas grandes, medianas y pequeñas y para otros tipos de medición del nivel de líquido a alta temperatura.

Adopta materiales especiales y tecnología de radiofrecuencia, para que toda la máquina pueda funcionar de manera estable durante mucho tiempo en un ambiente de alta temperatura.Debido a que se utiliza especialmente en ambientes de alta temperatura, la estructura y el método de instalación del instrumento de medición y control del nivel de líquido son diferentes de otros productos.

En primer lugar, se diferencia de otros productos en que su transmisor se encuentra debajo del sensor, hay una sección sellada y de disipación de calor desde el cilindro de medición hasta el transmisor,y luego hacia abajo es un brazo curvado de 90 grados para llevar el transmisor al lado del sensorPor otro lado, cuando el medio de alta temperatura transfiere calor hacia el transmisor, el transductor no se encuentra en contacto con el conductor.primero pasa por una sección especial de disipación de calor, lo que reducirá mucho su calor. Leading the transmitter to the lower side of the sensor is mainly to prevent the leakage of the sealing section of the sensor and prevent the medium from spreading down to the transmitter part along the outer wall of the measuring cylinder, causando cortocircuito o corrosión.

En resumen, la estructura de este nivelímetro tiene ventajas obvias, por lo que puede funcionar de manera estable durante mucho tiempo en un ambiente de alta temperatura.Debe tenerse en cuenta que el transmisor está debajo, y la distancia de la tubería de alcantarillado es relativamente cercana, por lo que no puede instalarse en sentido inverso.2:

Aunque el ajuste analógico se ha realizado antes de que el producto salga de la fábrica, con el fin de permitir al usuario experimentar aún más el rendimiento de nuestro producto antes de su uso,se recomienda que el usuario realice una verificación sencillaPuede quitar todo el conjunto de instrumentos para calibrar (pero no desmontar las piezas de nuestros productos)

La calibración del instrumento externo de medición y control del nivel de líquido se muestra en la figura 8.1:

Los pasos de verificación son los siguientes:

1. Preparar una tubería de agua transparente, marcarla con una balanza o fijarla con una regla, para que el nivel real del líquido pueda ser observado y calibrado durante la calibración.Preparar un amperímetro (DC) con una precisión superior a tres dígitos, varios tapones de goma y un medio de ensayo suficiente (que puede sustituirse por agua).
2. Conectar un extremo de la tubería de agua transparente al puerto de fase líquida del instrumento de medición y control del nivel de líquido, bloquear la salida de aguas residuales y mantener el puerto de fase gaseosa sin obstrucciones.Y conectar el amperiómetro en serie como se muestra en la Figura 6.2), y luego encender la energía después de confirmar que el cableado es correcto.
3. Se añade el medio desde el extremo superior del tubo transparente, el medio fluye a través del tubo de fase líquida hacia el instrumento de medición y control del nivel de líquido,y el nivel de líquido se agrega a varios puntos con diferentes alturas, porque en este momento se mide el nivel de líquido en el tubo transparente con el instrumento de medición y control del nivel de líquido.En este momento, leer el valor del amperímetro y luego comparar la relación de altura correspondiente a la señal de salida estándar de 4-20mA con el valor de corriente recogido para comprobar la precisión del medidor de nivel (Nota:Para que sea fácil de calcularEn general, se toman varios puntos en 0%, 25%, 50%, 75% y 100% respectivamente, y las corrientes correspondientes son 4mA, 8mA, 12mA, 16mA y 20mA respectivamente.El rango debe corresponder al centro de la fase líquida y la fase gaseosa, respectivamente).

1. Durante el uso, si la pantalla digital indica cero, utilizar el rango de 0-200 mA del amperiómetro de corriente continua, y cuando la corriente medida también sea 0, los posibles fallos son:
   • ¿El suministro de energía de 24 V es normal?
   • El transmisor puede tener un cortocircuito
   • El transmisor tiene problemas de calidad.
   Si la corriente medida por el amperímetro de corriente continua es inferior a 4 mA, las posibles fallas:
   • El nivel líquido real está por debajo del puerto de fase líquida
   • El valor de ajuste actual del transmisor es demasiado bajo
   • El transmisor tiene problemas de calidad; si la corriente medida es consistente con el nivel real del líquido, hay un problema con la pantalla digital;
   Las posibles averías en caso de que la corriente supere los 25 mA:
   • Hay un cortocircuito en el circuito del transmisor.
   • El valor de ajuste actual es demasiado alto.
2. Cuando la pantalla digital esté llena, utilice el rango de 0-200 mA del amperiómetro de CC. Cuando la corriente medida sea de 20 mA, puede haber una falla:
   • El ajuste actual es demasiado alto
   • Hay un cortocircuito en el transmisor.
   • El nivel de líquido real está lleno.
   Si la corriente medida es inferior a 20 mA, la pantalla digital está defectuosa.
3. La pantalla digital salta violentamente. Usando el rango de 0-200mA del amperiómetro de CC, la corriente medida fluctúa demasiado y puede funcionar mal:
   • Fluctuación real del nivel de líquido
   • Contacto de línea deficiente
   • El transmisor tiene problemas de calidad; si la corriente medida es estable, el medidor de visualización puede estar defectuoso
4. No hay cambios en la pantalla digital. Utilice el rango de 0-200 mA del amperiómetro de corriente continua. Cuando la corriente medida cambia normalmente, puede indicar que el instrumento está defectuoso;si la corriente medida no cambia, puede haber un fallo:
   • Fallo del transmisor
   • El tubo de fase gas-líquido está bloqueado
   • Hay un circuito abierto entre el sensor y el transmisor y debe volver a conectarse
5. La pantalla digital cambia lentamente que el nivel real del líquido.
   • El polo interior del sensor se adhiere a las impurezas, utilizar el 25% de ácido clorhídrico (ácido sulfúrico) para empapar el polo
   • El tubo de fase de gas está medio bloqueado, por favor abra la válvula, y pruebe, despeje.
6. Cuando la pantalla digital está alta o baja, ajuste el rango o el botón de cero en el transmisor para ajustar.

1. Todos los productos suministrados están provistos de un certificado del producto y un manual de instrucciones, que incluye el número del producto, los parámetros técnicos, el diagrama de cableado, la fecha de fabricación, etc.Por favor, compruebe cuidadosamente para evitar el uso indebido..
2. Durante la instalación, comprobar si la interfaz en el sitio es compatible con la interfaz del producto de acuerdo con el método de conexión del producto.
3. El cableado debe ser cableado estrictamente de acuerdo con los requisitos de las instrucciones de uso de nuestra empresa.
4. Este producto es un instrumento de transmisión de energía preciso, y está prohibido desmontarlo, chocarlo, soltarlo y golpearlo con fuerza.
5. Si se detecta alguna anomalía durante el uso, debe apagar la energía, dejar de usarla, comprobarla o comunicarse directamente con el departamento técnico de nuestra empresa.
6. El embalaje original debe ser restaurado durante el transporte y almacenamiento, y almacenado en un almacén fresco, seco y ventilado.
7. Tenga cuidado de no dañar el sensor durante la instalación y el uso.
8. En el lugar de instalación deben adoptarse medidas eficaces de protección contra los rayos.
9. La carcasa de cualquier transmisor de esta serie deberá estar conectada a tierra de manera fiable y la resistencia de puesta a tierra deberá ser inferior a 4Ω.
10. Cuando se utilice la comunicación 485 para la configuración del sistema, el transmisor deberá estar equipado con una barrera de seguridad o un aislante.
11. La barrera de seguridad debe obtener un certificado de resistencia a la explosión y su instalación debe llevarse a cabo de acuerdo con los requisitos de su manual.
12. Cuando el transmisor se utilice en el área "0", el transformador de potencia que suministra energía a la barrera de seguridad deberá cumplir los requisitos del artículo 8.1 de GB3836.4-2010.
