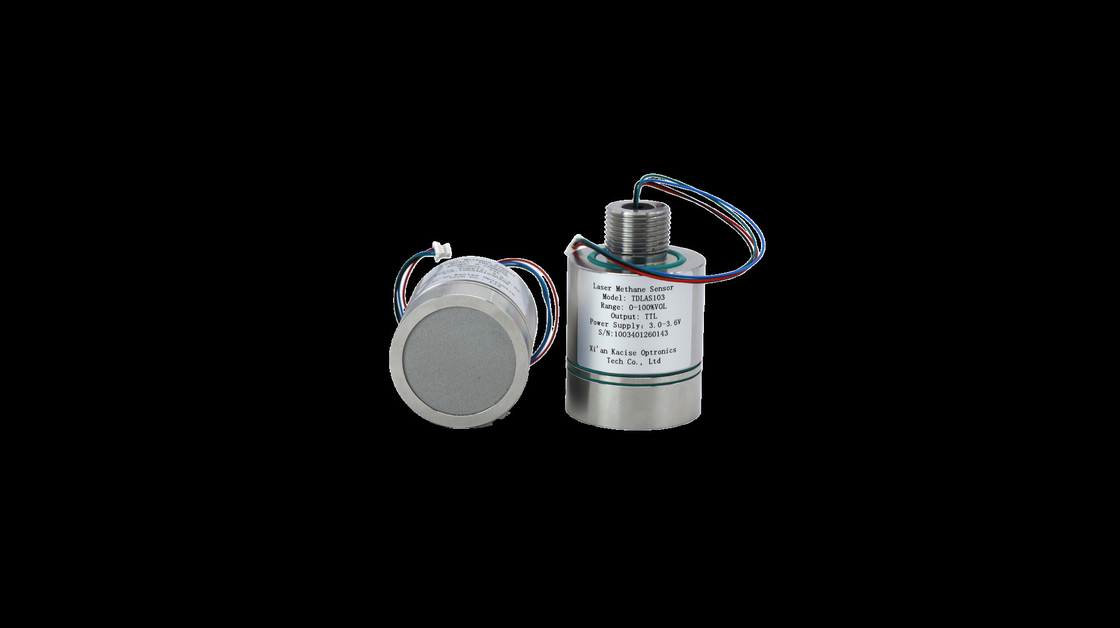

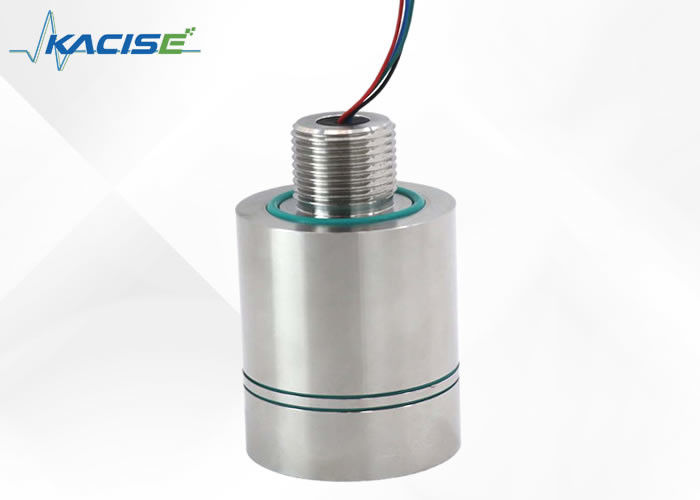

Detección de metano con láser de metano compacto / Seguridad industrial con límite de detección bajo 0.2% VOL

Introducción

Desarrollado utilizando TD-LAS, el sensor de metano de 3.3V se basa en un láser de 1653.7nm para detectar metano a través de su distintivo "espectro de huellas dactilares" de absorción,que ofrece resistencia a la interferencia del vapor de agua u otros gasesAl combinar técnicas de absorción directa y modulación de longitud de onda con una estructura óptica de tipo "N", se logra una larga trayectoria de absorción, alta sensibilidad y precisión.El láser de baja temperatura y el fotodetector, combinado con un algoritmo de compensación de temperatura, mejoran su adaptabilidad al medio ambiente.Sus características estándar de comunicación e instalación lo hacen ampliamente compatible para el monitoreo de metano en instalaciones industriales., minería y aplicaciones subterráneas.

Características

• las condiciones de trabajoAlta precisión de detección

Tecnología de modulación directa y de longitud de onda combinada con diseño de trayectoria óptica doblada, error de medición ≤ ± 6% valor verdadero @ 25°C

• las condiciones de trabajoBuena adaptabilidad al medio ambiente

Algoritmo de corrección de compensación de temperatura amplio, puede cumplir con la aplicación de -40 ~ + 70 °C

• las condiciones de trabajoFuerte antiinterferencia

Tecnología de detección de absorción láser de metano "espectro de huellas dactilares", antienvenenamiento, antivapor de agua y otras interferencias de gases;

• las condiciones de trabajoProtección estructural fuerte

Diseño de material de acero inoxidable, cumple el nivel de resistencia a las explosiones Exia IIC T6 Ga

• las condiciones de trabajoBajo coste

Larga vida útil, bajo consumo de energía, diseño modular, fácil de integrar

Las dimensiones

Parámetros técnicos:

Aplicaciones:

a) El sensor emite continuamente la concentración de metano medida, la temperatura medida, la presión medida, la intensidad de la señal láser,temperatura de funcionamiento del láser y código de falla a través del puerto serie TTL estándar

b) Tiene una función de auto-prueba, que puede detectar si el láser, el detector fotoeléctrico y el sensor de estabilización de voltaje son normales, lo que ayuda a eliminar el punto de falla.

Interfaz de comunicación y definición

Forma de la interfaz: SH1.0mm/4P

Duración del cable: 200 mm

Protocolo de comunicación

(1) Configuración de la interfaz de comunicación

Puerto serie UART: tasa de Baud: 115200, bits de datos: 8 bits,

Bit de parada: 1 bit, bit de paridad: sin verificación

(2) Descripción del protocolo de comunicación

Después de que el sensor se enciende, pasa por un período de preprocesamiento (6-10s) y luego comienza a emitir periódicamente (1Hz) una cadena de longitud fija.

Análisis de la cadena de salida (muestra):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: el cabezal del marco;

+000.00: valor de concentración de metano, con dos decimales reservados, unidad % vol.

- ¿Qué es eso?0: la temperatura del ambiente, en unidad °C;

1006.22: la presión ambiental, en unidades hPa;

16.1: la intensidad de la luz láser y el rango efectivo 3.6 21.6;

006.0: factor de aumento, rango normal de 1.0 a 126.0;

00: códigos de fallas

01: señal óptica anormal; 02; temperatura ambiente o presión anormal; señal óptica demasiado fuerte; 04 anomalía de la temperatura del láser;

05: la señal de luz es demasiado débil;

13: xor código de verificación

Código de error

Precauciones

a) La tensión de trabajo del sensor es de 3,3 V y el nivel de interfaz en serie es de 3,3 V;

b) el sensor contiene componentes ópticos de precisión, por favor evite una colisión violenta;

c) Condiciones del entorno de trabajo: -40°C ~ +70°C

d) Humedad relativa 0­99% RH (sin condensación).

Nota: La tensión de trabajo del sensor es de 3,3 V. Está prohibido conectar al sensor la tensión de alimentación superior a 3,6 VDC para evitar daños en el sensor.
