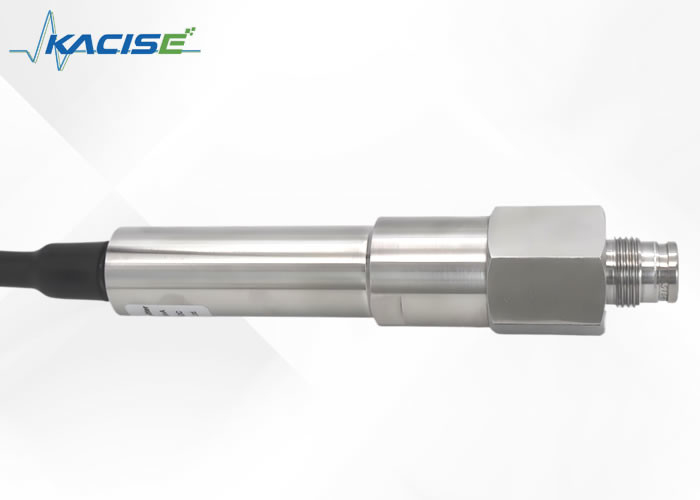

Transmisor de presión de membrana rasante KPS200
1. Introducción
El transmisor de presión de alta presión con galga extensométrica es otro resultado de la introducción y asimilación de tecnología de productos extranjeros por parte de nuestra empresa. Su rango de medición puede alcanzar 160Mpa y tiene las características de alta respuesta, alta precisión, estructura sólida, resistencia a la corrosión, resistencia a la vibración, alto rendimiento y alto costo.
El producto se usa ampliamente en la industria petrolera, especialmente para la medición de alta presión de bombas de lodo, camiones de fracturamiento, camiones de cementación, etc. importados, y es el transmisor preferido para reemplazar los productos importados.
Este tipo a prueba de explosiones cumple con los requisitos de las normas GB3836.1-2010 y GB3836.4-2010 y ha obtenido un certificado a prueba de explosiones.
El producto a prueba de explosiones es adecuado para ocasiones en las que puedan aparecer gases explosivos. Las áreas correspondientes a prueba de explosiones son la Zona 1 y la Zona 2, y el gas representativo típico es el propano.
2. Dimensión
3. Especificaciones técnicas
| Rango de medición |
0~30…160MPa |
| Sobrecarga |
1,5 veces la presión de escala completa (máximo 160 MPa) |
| No linealidad |
±0,5% FS |
| error cero |
±1% FS |
| Error de rango completo |
±1% FS |
| Resistencia de aislamiento |
250Ω@250VCC |
| Temperatura de funcionamiento |
-30 ~ 70 ℃ |
| Tipo a prueba de explosiones |
-30~60℃ |
| Temperatura de almacenamiento |
-40 ~ 70 ℃ |
| Fuente de alimentación |
12~28 VCC |
| Señal de salida |
4~20m ADC (segunda línea) |
| Resistencia de carga |
≤(U-12)/0,02Ω (Segunda línea) |
| Protección del recinto |
IP65 |
| Conexión eléctrica |
Complemento de cuatro o seis núcleos |
| carcasa electronica |
acero inoxidable 304 |
| Carcasa del sensor (membrana sensible a la presión) |
acero inoxidable 17-4PH |
| Sello |
Caucho de nitrilo, almohadilla de cobre. |
4. Transporte, embalaje y almacenamiento
4.1 Transporte
Compruebe si el instrumento ha sufrido daños durante el transporte. Si hay daños evidentes, póngase en contacto con nosotros.
4.2 Embalaje y almacenamiento
No retire el embalaje antes de la instalación.
4.3 Condiciones permitidas de almacenamiento:
- Temperatura de almacenamiento: -40~+70 °C
- Humedad de almacenamiento: 45%~75% de humedad relativa (sin condensación)
5. Instalación
El elemento sensible a la presión utilizado en este producto transmite presión a través del diafragma sensible a la presión. Cualquier toque causará daños al transmisor.
- ▶ No toque de ningún modo el interior de la interfaz de presión.
5.1 Preparación de la instalación
- Verificar que la apariencia del transmisor sea buena;
- La superficie de sellado de la interfaz de presión del transmisor está limpia y sin daños;
- Considere la aplicabilidad del medio medido;
- La temperatura ambiente y la temperatura del medio deben estar dentro de las especificaciones técnicas del producto;
- Hay suficiente espacio para una instalación eléctrica segura.
5.2 Método de instalación y sellado del transmisor: rosca recta, la superficie de sellado utiliza un anillo de sellado
Rosca interna de instalación:
La profundidad de la rosca interna de instalación del transmisor debe ser mayor que la longitud de la rosca.
5.3 Sistema eléctrico del transmisor
El complemento de combinación de productos es un complemento resistente al agua. Para garantizar el nivel de protección del producto, asegúrese de bloquear el conector durante la conexión eléctrica.
Fuente de alimentación: consulte la etiqueta del producto para obtener más detalles (la fuente de alimentación debe cumplir con los requisitos de las normas pertinentes y el sistema de suministro de energía debe ser confiable). El transmisor intrínsecamente seguro a prueba de explosiones está alimentado por una barrera de seguridad.
Requisitos de conexión eléctrica: seleccione un cable con un diámetro que coincida con el prensaestopas del enchufe, y el prensaestopas y el enchufe deben estar intactos.
Requisitos de conexión eléctrica: consulte la etiqueta del producto para conocer la definición del cableado.

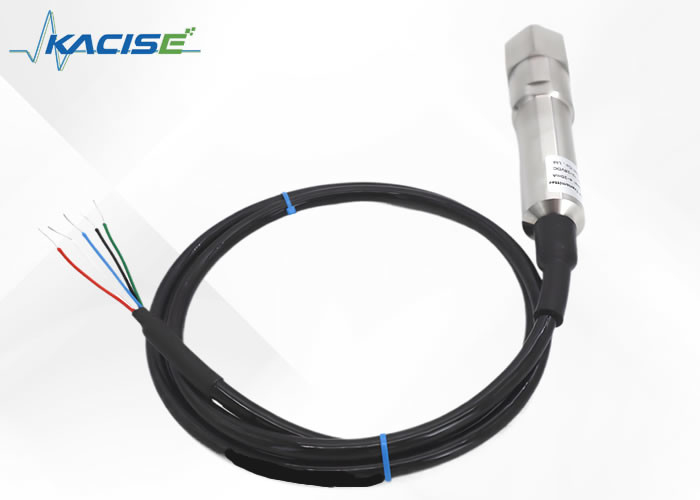

Definición del pin del producto:
- Negro: Fuente de alimentación V﹢
- Rojo: Salida de señal OUT (sistema de dos hilos)
6. Desmontaje, mantenimiento, limpieza y reparación.
6.1 Desmontaje del producto
El transmisor se utiliza en lugares peligrosos como tóxicos, nocivos, de alta temperatura y alta presión.
- ▶ Siga las especificaciones de funcionamiento correspondientes.
- ▶ Utilice el equipo de protección necesario.
Es necesario despresurizar y apagar el transmisor de presión, desconectar la conexión eléctrica y utilizar una llave para retirarlo.
6.2 Mantenimiento
El transmisor no requiere mantenimiento durante el uso normal y solo lo mantiene el fabricante.
Cuando se utilizan transmisores a prueba de explosiones, un funcionamiento inadecuado provocará que falle el rendimiento a prueba de explosiones.
- ▶ No se permite que los productos intrínsecamente seguros a prueba de explosiones reemplacen componentes o estructuras del circuito para evitar afectar el rendimiento a prueba de explosiones del producto.
6.3 Limpieza
Usar un agente de limpieza incorrecto dañará la etiqueta del producto.
- ▶ No utilice productos de limpieza irritantes.
- ▶ No utilice utensilios de limpieza dañinos o afilados.
- ▶ No utilice trapos ni esponjas abrasivas.
Utilice agua limpia y agentes de limpieza tradicionales para limpiar el producto. Antes de limpiar, es necesario despresurizar y apagar el transmisor de presión. Limpie la superficie del transmisor con un paño suave y húmedo.
6.4 Reparación
Los medios residuales pueden causar lesiones personales, daños a la propiedad y daños ambientales.
Los medios residuales en el transmisor de presión desmontado pueden causar daños al personal, al medio ambiente y al equipo.
- ▶ Con sustancias peligrosas, incluidos los datos de seguridad del material del medio correspondiente.
Al transportar el transmisor de presión, preste atención a los siguientes puntos:
Todos los instrumentos entregados no deben contener sustancias peligrosas (como ácidos, álcalis, soluciones, etc.) y deben limpiarse antes de devolverlos. Al devolver el instrumento para su reparación, se debe utilizar el embalaje original o un embalaje de transporte adecuado.
6.5 Eliminación
Una manipulación inadecuada del producto puede causar daños al medio ambiente.
Deseche los componentes del transmisor y los materiales de embalaje de una manera compatible con el medio ambiente y de acuerdo con las normas nacionales de eliminación de residuos.
7. Fallas
En caso de cualquier falla en el transmisor, primero verifique si el transmisor está correctamente instalado desde la conexión de presión y la conexión eléctrica.
Las fallas comunes y las soluciones son las siguientes:
| Falla |
Causas |
Solución |
| Sin señal de salida |
Rotura de cable |
Verifique la conexión |
| La señal excede la escala completa |
Límite de sobretensión excedido |
Respete el rango de sobretensión permitido |
| El error de señal es grande. |
Se superó la temperatura ambiente |
Uso dentro del rango de temperatura permitido |
| La presión cambia, la salida es constante |
Daños en el transmisor |
Reemplace el transmisor |
| Salto de señal |
Fuente de interferencia EMC en el sitio, como un convertidor de frecuencia. |
Utilice cable blindado |
