IP65 Transmisor de presión de aceite industrial con seguridad intrínseca Ex Ib IIB T6 Gb y error cero ≤ ± 1%FS para perforación de pozos de petróleo

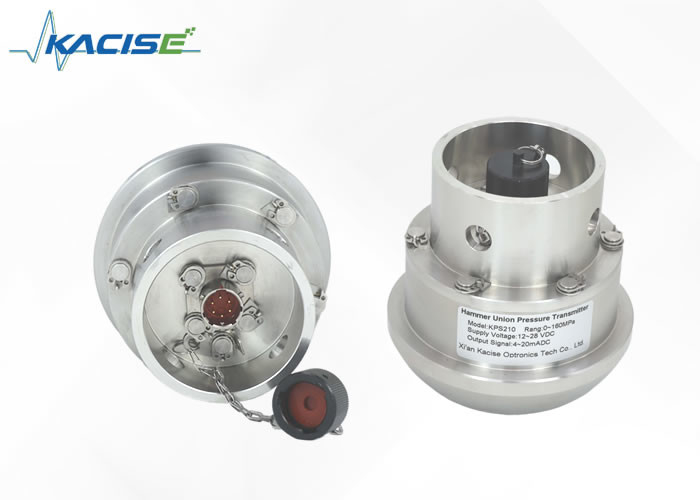

El transmisor de alta presión con galga extensométrica KPS210 es un nuevo producto que integra tecnología avanzada extranjera y tecnología de fabricación de sensores nacional. Es otra cristalización de la introducción y asimilación de tecnología de productos extranjeros por parte de nuestra empresa. El sensor adopta un medidor de tensión importado, de alta precisión, de gran resistencia y una tecnología de diafragma única en el país. Su rango de medición puede alcanzar 160Mpa y tiene las características de alta respuesta, alta precisión, estructura fuerte, resistencia a la corrosión, resistencia a la vibración, alto rendimiento y alto costo.

El producto se usa ampliamente en equipos de perforación en la industria petrolera, especialmente para la medición de alta presión de vehículos de fracturación y cementación importados. Es el transmisor preferido para reemplazar los productos importados.

Este tipo a prueba de explosiones cumple con los requisitos de las normas GB3836.1-2010 y GB3836.4-2010 y ha obtenido el certificado a prueba de explosiones. La marca a prueba de explosiones es Ex ib IIB T6 Gb.

El producto a prueba de explosiones es adecuado para ocasiones en las que puedan aparecer gases explosivos. Las áreas a prueba de explosiones correspondientes son la Zona 1 y la Zona 2, y su gas representativo típico es el propano.

4.1 Transporte

Compruebe si el instrumento ha sufrido daños durante el transporte. Si hay daños evidentes, póngase en contacto con nosotros.

4.2 Embalaje y almacenamiento

No retire el embalaje antes de la instalación.

4.3 Condiciones permitidas de almacenamiento:

• Temperatura de almacenamiento: -40~+70 °C
• Humedad de almacenamiento: 45%~75% de humedad relativa (sin condensación)

El elemento sensible a la presión utilizado en este producto transmite presión a través del diafragma sensible a la presión. Cualquier toque causará daños al transmisor.

▶ No toque de ningún modo el interior de la interfaz de presión.

5.1 Preparación de la instalación

Verificar que la apariencia del transmisor sea buena;

La superficie de sellado de la interfaz de presión del transmisor está limpia y sin daños;

Considere la aplicabilidad del medio medido;

La temperatura ambiente y la temperatura del medio deben estar dentro de las especificaciones técnicas del producto;

Hay suficiente espacio para una instalación eléctrica segura.

5.2 Método de instalación y sellado del transmisor: Unión 2”#1502

5.3 Sistema eléctrico del transmisor

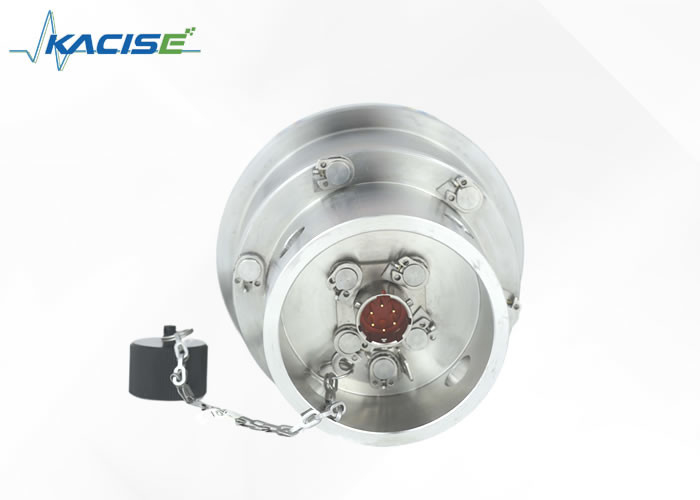

El complemento de combinación de productos es un complemento resistente al agua. Para garantizar el nivel de protección del producto, asegúrese de bloquear el conector durante la conexión eléctrica.

Fuente de alimentación: consulte la etiqueta del producto para obtener más detalles (la fuente de alimentación debe cumplir con los requisitos de las normas pertinentes y el sistema de suministro de energía debe ser confiable). El transmisor intrínsecamente seguro a prueba de explosiones está alimentado por una barrera de seguridad.

Requisitos de conexión eléctrica: seleccione un cable con un diámetro que coincida con el prensaestopas del enchufe, y el prensaestopas y el enchufe deben estar intactos.

Requisitos de conexión eléctrica: consulte la etiqueta del producto para conocer la definición del cableado.

Definición del pin del producto:

• A (rojo): fuente de alimentación V﹢
• B (negro): salida de señal OUT (sistema de dos cables)
• C: vacío
• D: vacío
• E (amarillo): reinicio + (calibración)
• F (blanco): reinicio - (calibración)

5.4 Precauciones de uso del transmisor de seguridad intrínseca para entornos con gases explosivos

Cuando se utilizan transmisores intrínsecamente seguros a prueba de explosiones en entornos con gases explosivos para conexiones eléctricas, deben combinarse con barreras de seguridad para formar un sistema intrínsecamente seguro a prueba de explosiones. La barrera de seguridad y la fuente de alimentación se colocan en un área segura y el transmisor intrínsecamente seguro se coloca en un área peligrosa. Preste atención a una conexión a tierra segura.

5.5 Precauciones de uso del transmisor de seguridad intrínseca para entornos con gases explosivos

Cuando se utilizan transmisores intrínsecamente seguros a prueba de explosiones en entornos con gases explosivos para conexiones eléctricas, deben combinarse con barreras de seguridad para formar un sistema intrínsecamente seguro a prueba de explosiones. Las barreras de seguridad y las fuentes de alimentación deben colocarse en el área segura y los transmisores intrínsecamente seguros deben colocarse en el área peligrosa. Preste atención a una conexión a tierra segura.

El sistema intrínsecamente seguro con salida de 4~20 mADC de dos cables se muestra a continuación:

La capacitancia distribuida máxima permitida Cc=Co-Ci, la inductancia distribuida máxima permitida Lc=Lo-Li del cable de conexión del sistema entre el transmisor y la barrera de seguridad.

La capacitancia distribuida máxima permitida Cc=Co-Ci,

La inductancia distribuida máxima permitida Lc=Lo-Li.

Co≥Ci+Cc Lo≥Li+Lc

Uo≤Ui Io≤Ii Po≤Pi

La barrera de seguridad puede ser seleccionada libremente por el usuario, siempre que los parámetros cumplan con los requisitos anteriores y cuenten con un certificado a prueba de explosiones. La instalación y uso de la barrera de seguridad debe realizarse de acuerdo con el manual de instrucciones de la barrera de seguridad.
