| Modelo |

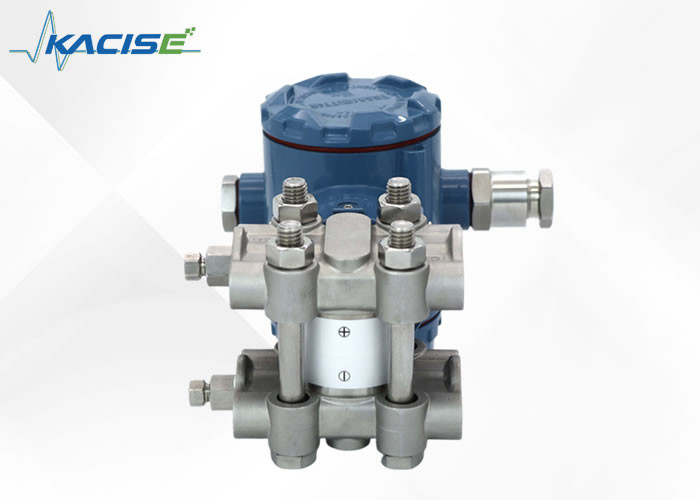

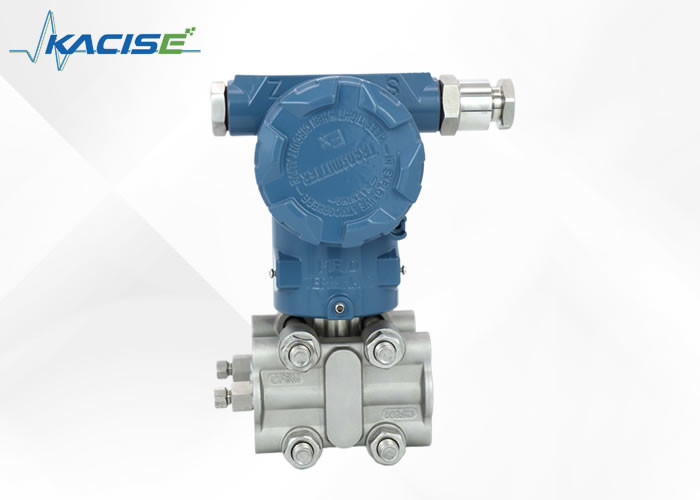

Transmisor de presión diferencial de alta precisión KPT1000-DP |
| Medios de medición |
Mide la presión de líquido, gas o vapor |
| Tipo de medición |
Medición de presión diferencial, medición de presión absoluta |
| Señales de salida |
4 ~ 20 mA + señal digital del protocolo HART
Señales de puerto serie RS485
|
| Rango de medición |
Código de rango |
0B |
0C |
0E |
0F |
0G |
| Rango de acción |
(0 ~ 0,6) KPa ~ 6KPa |
(0 ~ 2) KPa ~ 40 KPa |
(0 ~ 2,5) KPa ~ 250 KPa |
(0 ~ 10) KPa ~ 1MPa |
(0 ~ 30) KPa ~ 3MPa |
| Relación de compresión recomendada |
10:1 |
20:1 |
100:1 |
100:1 |
100:1 |
| Precisión de referencia |
± 0,05% |
Si TD>10 (TD=rango máximo/rango de ajuste), entonces: |
± 0,005*TD) % |
Si el intervalo es el producto 0B, TD> 6, entonces: |
/ |
| ± 0,075% |
± 0,0075*TD) % |
± 0,125*TD) % |
| ± 0,1% |
± 0,01*TD) % |
± 0,166*TD) % |
| Efecto de la temperatura ambiente |
El impacto total a (-25~+65) °C es el siguiente:
±(0,15*TD+0,05) %*Duración
El impacto total a (-40~-25) °C y (+65~+85) °C es el siguiente:
±(0,2*TD+0,05) %*Duración
|
| Efecto de sobrepresión |
± 0,1%*Duración |
| Efecto de presión estática |
± ((0,05%URL+0,075%Span) /10MPa |
| Estabilidad a largo plazo |
±0,15%URL/10 años |
| Efecto de la fuente de alimentación |
± 0,001%/10V ((12~36) VDC, insignificante |
| Límites de alcance |
Puede ajustarse arbitrariamente dentro de los límites superior e inferior del rango. Se recomienda seleccionar un código de rango con la relación de rango más baja posible para optimizar las características de rendimiento. |
| Configuración de cero |
Rango de calibración ≥ Rango mínimo |
| Efecto de la posición de la instalación |
El cambio de la posición de la instalación paralela a la superficie del diafragma no causará la influencia del punto cero.puede eliminarse mediante calibraciónNo influye en el alcance. |
| Corriente de alarma |
En línea |
3.6 mA |
| En línea |
21 mA |
| Resistencia al aislamiento |
100MΩ o más a tierra (DC 500V) |
| Resistencia al aislamiento |
Para conectar a tierra AC 500V 50/60Hz, 1 minuto |
| Tiempo de respuesta |
La constante de amortiguación del componente del amplificador es de 0,1S, y la constante de tiempo del sensor es: (0.1~1.6)S, dependiendo del rango y la relación de rango.El impacto en la salida no lineal (como la función de la raíz cuadrada) depende de esta función y se puede calcular en consecuencia. |
| Temperatura ambiente |
-40°C a +85°C con pantalla: -20°C a +65°C |
| Temperatura de almacenamiento |
-40 ~ + 125 °C |
| temperatura de almacenamiento |
-40°C a +85°C con pantalla: -20°C a +65°C |
| Presión de trabajo (aceite de silicona) |
16MPa 25MPa 42MPa tres niveles |
| Límites de presión estática |
Desde la presión absoluta de 3,5 KPa hasta la presión nominal, la presión de protección puede ser superior a 1,5 veces la presión nominal y aplicarse a ambos lados del transmisor al mismo tiempo |
| Diámetro de aislamiento |
Acero inoxidable 316L, aleación de Hastelloy C-276, tántalo, dorado |
| Material de conexión de proceso |
Acero inoxidable 304, 316 opcional |
| Noches y pernos |
Acero inoxidable (A2-70), acero galvanizado de carbono (12.8) |
| Cubierta del transmisor |
Aleación de aluminio + resina epoxi (espraiado superficial)
Acero inoxidable
|
| Anillo de sellado |
El uso de las sustancias enumeradas en el anexo II del Reglamento (CE) no 1907/2006 debe limitarse a las sustancias enumeradas en el anexo II del Reglamento (CE) no 1907/2006 y en el anexo II del Reglamento (CE) no 1907/2006 y en el anexo II del Reglamento (CE) no 1907/2006 y en el anexo II del Reglamento (CE) no 1907/2006 y en el anexo II del Reglamento (CE) no 1907/2006 y en el anexo II del Reglamento (CE) no 1907/2006 y en el anexo II del Reglamento (CE) no 1907/2006 y en el anexo II del Reglamento (CE) no 1907/2006 y en el anexo II del Reglamento (CE) no 1907/2006 y en el anexo II del Reglamento (CE) no 1907/2006 y en el anexo II del Reglamento (CE) no 1907/2006 y en el anexo II del Reglamento (CE) no 1907/2006 y en el anexo II del Reglamento (CE) no 1907/2006 y en el anexo II del Reglamento (CE) no 1907/2006 y en el anexo II del Reglamento (CE) no 1907/2006 y en el anexo II del Reglamento (CE) no 1069/2006. |
| Envasado |
Aceite de silicona, aceite comestible, aceite FL |
| Conexión del proceso |
Los dos extremos de la brida de conexión de proceso tienen roscas internas NPT1/4 y UNF7/16 |
| Nivel de protección |
El valor de las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles se calculará en función de las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles. |
| Peso |
2.6Kg (sin soporte de montaje, accesorios de conexión de proceso) |
