1.Introducción
1.1 Principio de medición
El medidor de flujo Doppler ultrasónico es un host que recoge la velocidad de flujo, el nivel de agua y la temperatura del medidor de flujo Doppler ultrasónico a través de RS485,y introduce varios parámetros de canal de acuerdo con la situación real en el sitioEl área de flujo de agua S (m2) se calcula utilizando los parámetros del canal y el nivel de agua recogido H (m),y el caudal instantáneo (Q=V*S) se calcula multiplicando el área de caudal de agua y la velocidad de caudal V (m/s), y el caudal acumulado se calcula multiplicando el caudal por el tiempo acumulado.
De esto podemos saber:Q=V*S
Flujo instantáneo * diferencia de tiempo = flujo acumulado
1.2 Composición
El medidor de flujo de la serie KDF1000 es un producto que mide la velocidad y el flujo de agua en aguas naturales, canales o tuberías.
El medidor de caudal se divide en dos partes: el sensor y el host, que están conectados por un cable.
Puede medir la velocidad y el flujo del agua en canales y ríos, y el nivel del agua es más de 20 cm más alto que la parte superior del sensor.
Puede medir la velocidad y el caudal del agua en tuberías y alcantarillas. El nivel del agua debe ser más de 20 cm más alto que la parte superior del sensor y el diámetro interno de la tubería debe ser ≥ 500 mm.
2Especificaciones técnicas
| Fuente de alimentación |
El valor de la corriente de alimentación es el valor de la corriente de alimentación de la corriente de alimentación.
Consumo de energía RS485 12V: 88mA±1mA (aproximadamente 1,06W)
Consumo de energía RS485 24V: 52mA±1mA (aproximadamente 1,25W)
Consumo de energía RS485+4 ¢20mA 12V: 110 mA±1mA (aproximadamente 1,32 W)
Consumo de energía de RS485+4?? 20mA 24V: fuente de alimentación de 24V sin salida de mA
|
| Características de producción |
Protocolo estándar RS485/ModBus; 4~20mA (no incluido por defecto de fábrica) |
| Rendimiento de medición |
El rango de flujo: 1L/s~99999.99m3/h;
Rango de profundidad de agua: 0,02 ~ 3m, 0,02 ~ 10m (confirme la profundidad máxima de agua antes de ordenar);
Interfaz de visualización 1: nivel del agua, caudal instantáneo, caudal acumulado;
Interfaz de visualización 2: nivel del agua, caudal, área de la sección transversal, temperatura;
Resolución del caudal: 0,0001 L/s.
|
| Propiedades físicas |
Material de la carcasa dividida: ABS, material del sensor: POM;
Nivel de protección del sensor: IP68;
Nivel de protección del transmisor: IP65.
Cable entre el sensor: cable blindado de 4 núcleos con conducto de aire, longitud predeterminada de fábrica de 10 metros, diámetro de alambre de 8 mm (otras longitudes de alambre deben ser personalizadas).
|
| Medio ambiente de trabajo |
Temperatura de funcionamiento: 0°60°C (estado de no congelación);
Temperatura de almacenamiento: -20°C a 80°C;
|
3.Dimensiones
3.1 Imagen del producto

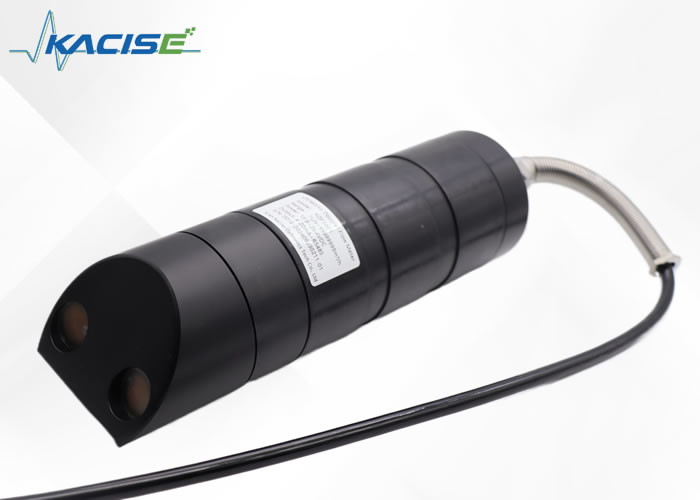

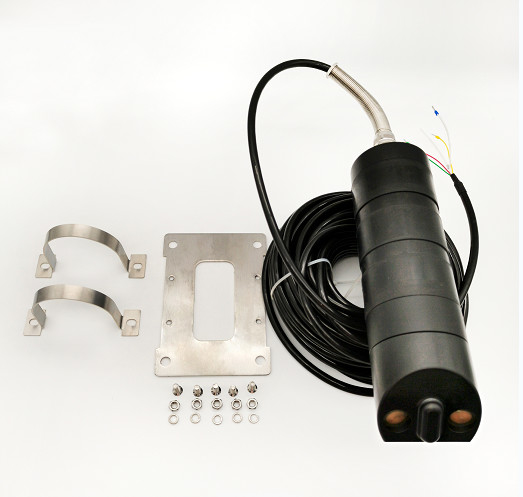

Imagen física del sensor (incluidos todos los accesorios)
Imagen física del medidor de flujo Doppler ultrasónico (anfitrión)
3.2 Tamaño de la estructura
4.Instrucciones de instalación
4.1 Diagrama de montaje
Hay cuatro placas de fijación en los accesorios de la fábrica. Por favor, vea la figura. Después de fijar, se puede instalar en la caja de instrumentos o tablero de madera.
| Lista de accesorios de la fábrica del medidor de flujo Doppler ultrasónico |
| - No, no es así. |
Nombre |
Modelo/especificación |
cantidad |
| 1 |
Anfitrión del medidor de flujo Doppler ultrasónico |
|
1 |
| 2 |
Sensor de caudal Doppler por ultrasonidos |
|
1 |
| 3 |
(incluidos los accesorios de las fábricas de sensores) |
|
1 |
| 4 |
Placas de montaje de la base |
M6*16 |
4 |
| 5 |
Para máquinas con cabeza plana |
|
2 |
| 6 |
Las pinzas |
|
4 |
| 7 |
Las demás piezas de acero |
M4*12 |
4 |
| 8 |
Los demás equipos de la partida 8471 |
M4*25 |
4 |
4.2 Cables
Diámetro de flujo Doppler ultrasónico y diagrama de conexión de host
