Sensor de metano KSCH4 de alta precisión y rendimiento estable con resolución de 100PPM

Manual del sensor de metano KSCH4

Introducción

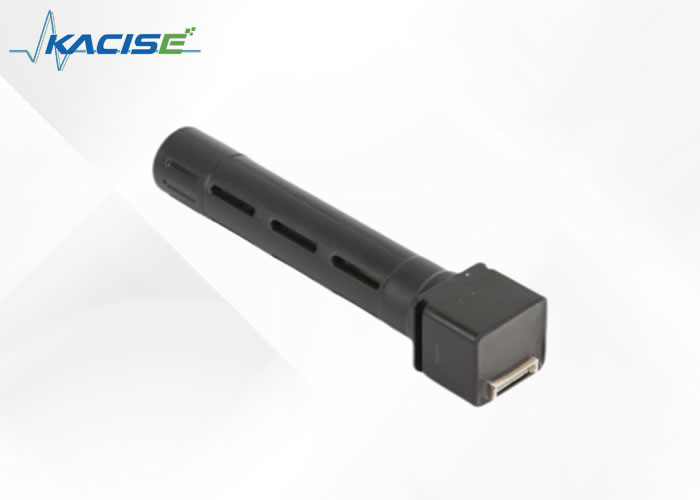

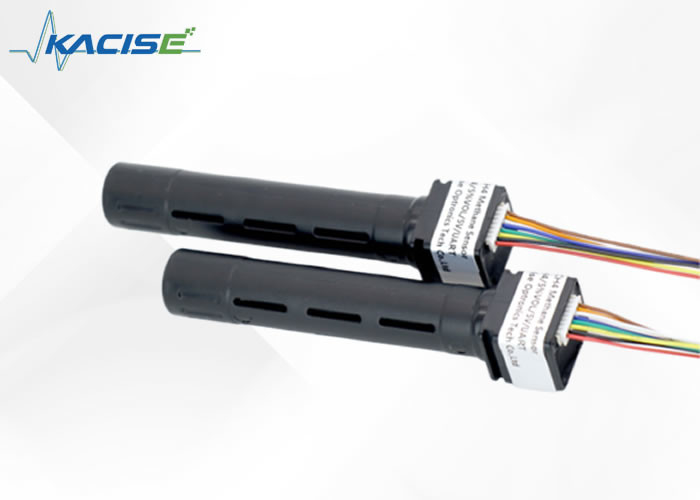

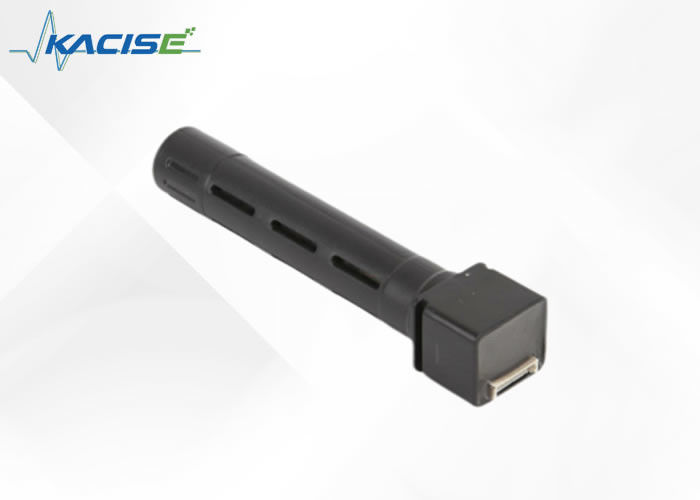

KSCH4 es un módulo de detección de gas basado en el principio de absorción infrarroja no dispersa NDIR, adoptando la entrada de aire dispersivo.no sólo garantizar las características de la velocidad de difusión de la convección de aire, y fuerte y duradero, fácil de instalar.

KSCH4 utiliza una fuente de luz importada y un detector de dos canales.

KSCH4 con UART, salida digital IIC y voltaje de salida analógico (o el modo de salida de frecuencia PWM), facilitando a los clientes la elección de la aplicación; KSCH4 proporciona calibración cero,calibración y sensibilidad del aire limpio en relación con el comando de calibración cero, y para proporcionar a los clientes un pin MCDL manual de calibración de aire limpio relativo a cero, conveniente para los clientes en el uso del flujo libre de aire exterior limpio relativo a cero calibración del módulo del sensor.

Características

• Diseño avanzado de circuitos, alta precisión, rendimiento estable
• La carcasa es ligera y fácil de instalar en el sitio
• Interfaz rica, conveniente para la elección del cliente
• Proporcionar calibración del punto cero, calibración de sensibilidad y calibración de aire limpio

Dimensión

Aplicación

• Industria petroquímica
• Control del biogás
• Planta de energía térmica
• Galería de tuberías
• Tubos de gas, etc.

Especificaciones técnicas

Instalación

Instrucciones de instalación:

1- El cableado según el diagrama de cableado eléctrico.

2Después de confirmar que el cableado es correcto, por favor, instalarlo de acuerdo con las condiciones en el sitio.

3.Una vez finalizada la instalación, realizar el ensayo de potencia en el rango de alimentación especificado.

El cableado

Nota: MCDL - Aire limpio en relación con el pin de la función de calibración

Precauciones

• Cuando el módulo esté arrancado a frío, el tiempo de calentamiento no será inferior a 2 minutos.
• Los sensores deben calibrarse con regularidad, recomendándose no más de 3 meses.
• no utilizar los sensores a largo plazo en entornos densos de polvo.
• Por favor, preste atención a la conexión de los electrodos positivos y negativos de la fuente de alimentación y el extremo de salida de la señal, no invertir la conexión.
