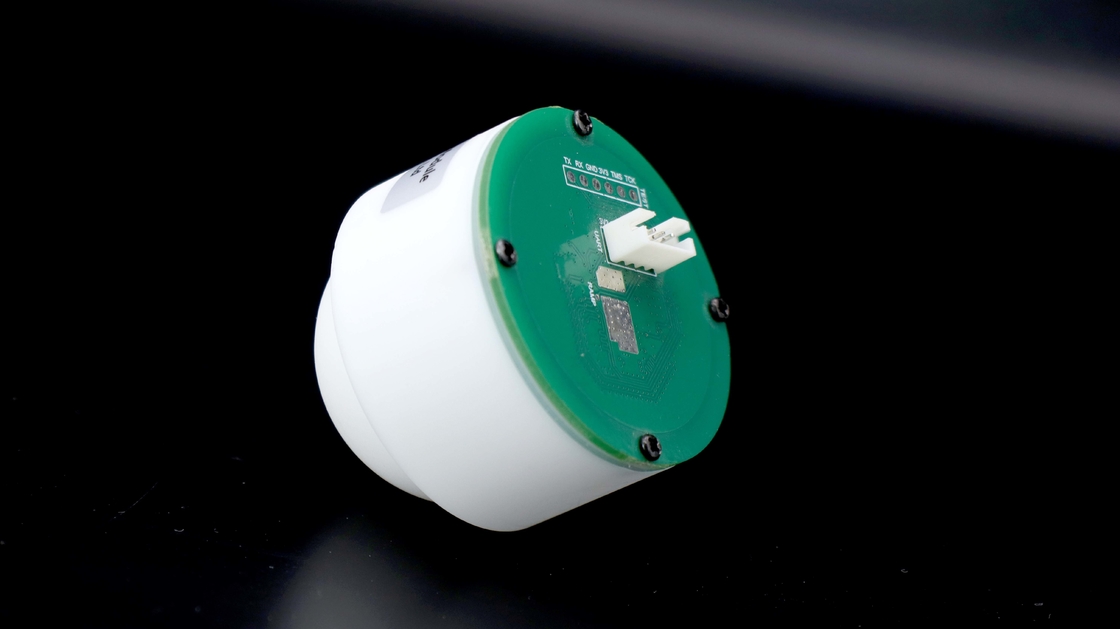

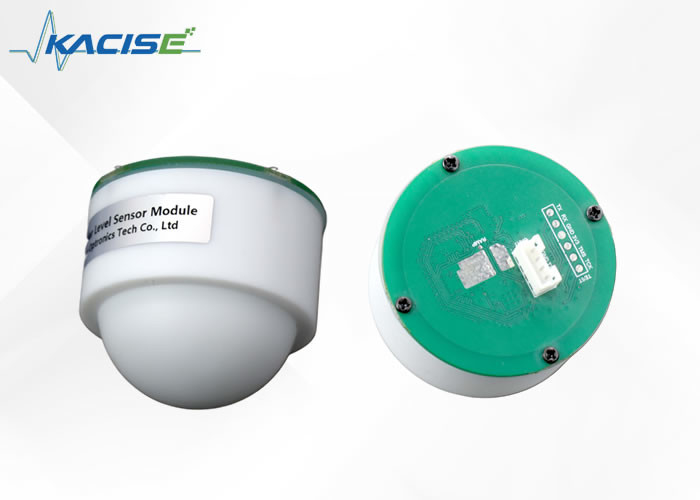

Sensor de nivel de radar de frecuencia de 80 GHz con corriente de 12 V 30 mA y comunicación RS485 para monitoreo del nivel del tanque

El componente de radar de onda milimétrica es una combinación de unidad de radiofrecuencia, unidad de procesamiento y antena de placa impresa.Su propósito es detectar objetivos al penetrar a través de obstáculos como la luz.Este sensor es pequeño pero altamente eficiente con funcionalidad 24/7. Viene con características como alta integración, pequeño tamaño e interfaz flexible.

El producto de radar del medidor de nivel se desarrolla sobre la base de la tecnología de radar de onda milimétrica, que mide la altura de la antena de radar desde el nivel del líquido.Es ampliamente utilizado en la medición de recursos hídricos tales como ríos y embalsesTambién se utiliza para medir el nivel del tanque y el nivel del agua.

Los siguientes tipos de módulos pueden derivarse de los componentes de este producto:

• El módulo de alcance de radar consiste en un chip de alta frecuencia 80G que admite el alcance en diferentes condiciones de trabajo como estado sólido y líquido.
• Los usuarios pueden configurar la antena de la lente para adaptarse a sus necesidades ambientales específicas.
• Este producto se utiliza comúnmente en varias industrias como la ingeniería de conservación de agua, plantas de tratamiento de aguas residuales y plantas químicas de petróleo.

• Alta integración
• Pequeño volumen
• Interfaz flexible
• Puede detectar objetivos a través de obstáculos como la luz, la lluvia, el polvo, la niebla o la helada
• Pequeños sensores que funcionan todo el día

Las dimensiones:

• Estudio de conservación de ríos, embalses y otras aguas
• Medición del nivel del tanque y del nivel del agua
• Proyecto de conservación del agua
• Plan de tratamiento de aguas residuales
• Planta de productos químicos para el petróleo

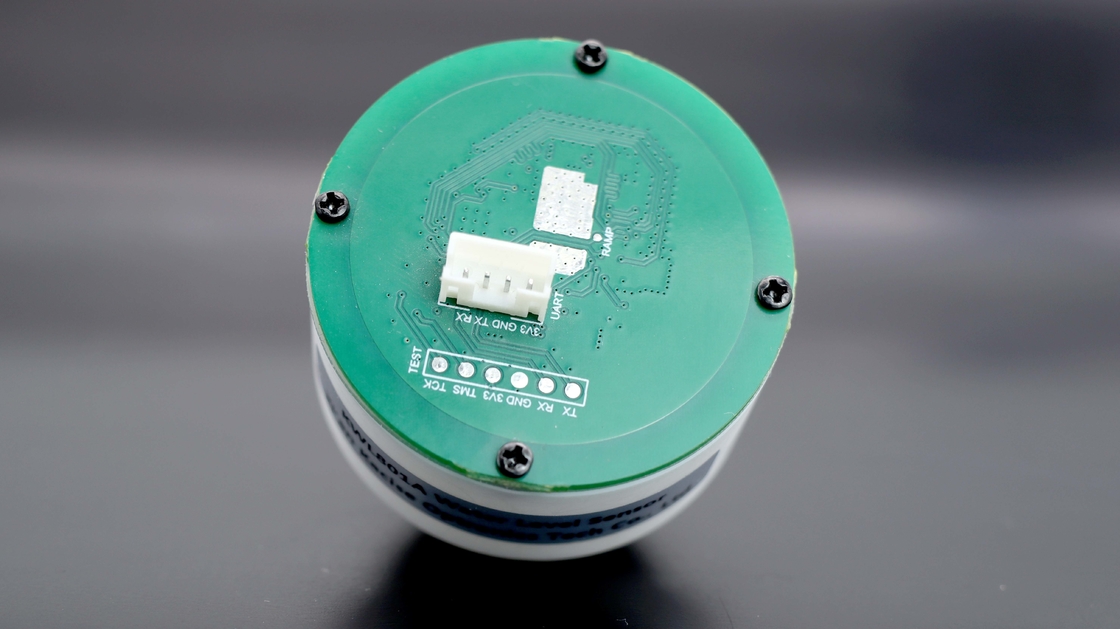

La interfaz del módulo se muestra en la siguiente figura:

Al instalar el módulo, trate de mantenerlo fijo para evitar que el módulo se agite y mantener el entorno lo más abierto posible.

1. La distancia entre el módulo y la superficie del agua es superior a 30 cm para garantizar que la cara frontal del módulo (superficie de la antena) sea paralela al nivel del líquido de medición.
2. La distancia entre el módulo y el borde del tanque, el borde de la piscina, el borde de la presa fluvial y el borde de la piscina es superior a 1 metro.

3. elegir cuanto menos volátil sea la ubicación del módulo de instalación (trate de no instalarlo en el puerto de inyección y en la salida, si la ondulación es grande, mayor será la precisión de medición,el peor).

4Diagrama de instalación

Garantizar dentro del alcance del haz sin distracciones, como las orillas del río.

Puntos a destacar

1. La instalación del módulo para mantener constante en la medida de lo posible, evitar el módulo jitter, el entorno circundante para abrir tanto como sea posible.
2. La distancia entre el módulo y la superficie del agua es superior a 30 cm para garantizar que la cara frontal del módulo (superficie de la antena) sea paralela al nivel del líquido de medición.
3. La distancia entre el módulo y el borde del tanque, el borde de la piscina, el borde de la presa fluvial y el borde de la piscina es superior a 0,5 metros.
4. elegir cuanto menos volátil sea la ubicación del módulo de instalación (trate de no instalarlo en el puerto de inyección y en la salida, si la ondulación es grande, mayor será la precisión de medición,el peor))

Por ejemplo, los datos enviados son FF 2A 4B 90 42 47, donde FF es el encabezado del marco, los 4 bytes del medio "2A 4B 90 42" es la información de distancia,y el extremo del tamaño establece su información verdadera en 42 90 4B 2A (tipo de coma flotante hexadicimal), que se convierte en 72.1468 cm decimales.

47 es una suma de control, su cálculo es el siguiente:

Primero para convertir la distancia de coma flotante 72.1468 uint32_t entero (4 bytes) a 72, en el nivel bajo en dos bytes 0 (HEX 0), bajo de 72 (HEX 48) como la suma de comprobación como cabeza de marco bajo,alto + + entero entero para tomar 8 bits bajos, (FF + 0 x00 + 0 x48) y 0 x47 x00ff = 0.

Añadir: modo de prueba SScom

Se puede probar utilizando un puerto serie para ayudar (mano SScom):

1. Utilice el módulo de puerto USB serial conectado a la interfaz USB de la computadora, abrir el software de depuración serial SSCOM, opción
2. el puerto correcto;
3. Enviar el AT + TLVS = 1 n, para convertir la cadena de salida, de acuerdo con enviar el comando
4. "AT + START n";
5. La cadena de salida

Nota: la velocidad de transmisión predeterminada es de 960. Si abre una cadena sin el lado derecho de SSCOM, haga clic en la extensión a la derecha de "Guardar parámetros" para mostrarla.

Las notas:

En el estado de trabajo de la MCU, para configurar, primero envía el comando de restablecimiento (interrumpir el trabajo), personaliza el comando de entrada, luego envía el comando de restablecimiento (hacer efectiva la configuración),y enviar el comando de inicio.

Comando de solicitud:

Definición de datos: 0 para restaurar la configuración de fábrica, 1 para reiniciar el programa.

Datos de respuesta:

Ejemplos:

Solicitud: 7f 10 10 00 00 02 00 00 9 e 33 01

Respuesta: 7 f 10 10 00 00 0 f 17 01

Donde la parte de datos 00 00 significa restaurar la configuración de fábrica.

Comando de solicitud:

Definición de datos: rango de valores de 1 a 247.

Datos de respuesta:

Ejemplos:

Solicitud: 7F 10 20 01 00 01 02 00 01 6E 21

Respuesta: 7 f 10 20 01 00 01 51 D7

La parte de datos 00 01 indica que la dirección del esclavo está establecida en 1.

Comando de solicitud:

Definición de datos: El valor de los datos es Float data, la unidad es metros, el valor de longitud de los datos es de 4 bytes, el formato de datos es de 16 bits de datos en la parte delantera, 16 bits de datos en la parte posterior.

Datos de respuesta:

Ejemplos:

Solicitud: 7 46 00 02 04 f 10 20 00 00 41 30 a 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30 en el que la parte de datos de los datos de coma flotante que es 11 metros.

Comando de solicitud:

Definición de datos: establecer el intervalo de tiempo de recogida de datos del medidor de nivel del agua, unidad ms, y el valor mínimo es de 100 ms.

Datos de respuesta:

Ejemplos:

Solicitud: 7 2 e f 10 20 00 02 03 01 E8 A8 C0

Respuesta: 7F 10 20 2E 00 01 60 1E

Entre ellas, la parte de datos 03 E8 se convierte a 1000 decimales, es decir, el intervalo de adquisición de datos se establece en 1000 ms.

Comando de solicitud:

Datos de respuesta:

Ejemplos:

Petición: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Respuesta: 7F 10 20 02 00 01 A1 D7

La parte de datos 28 80 significa que la velocidad de transmisión de la comunicación está fijada en 9600.

Comando de solicitud:

Datos de respuesta:

Definición de datos: rango de valores de 1 a 247.

Ejemplos:

Solicitud: 7f 03 01 00 20 01 D4 14

Respuesta: 7f 03 02 0 01 51 8 e

La parte de datos 00 01 significa que la dirección del esclavo es 1.

Comando de solicitud:

Datos de respuesta:

Definición de datos: El valor de los datos es Float data, la unidad es metros, el valor de longitud de los datos es de 4 bytes, el formato de datos es de 16 bits de datos en la parte delantera, 16 bits de datos en la parte posterior.

Ejemplos:

Solicitud: 7 46 f 03 20 00 00 02 24

Respuesta: 7f 03 04 00 00 41 30 54, 70

La parte de datos 00 00 41 30 se convierte en datos en coma flotante, que es de 11 metros.

Comando de solicitud:

Datos de respuesta:

Ejemplos:

Solicitud: 7 f 20 00 02 03 01 24 14

Re: 7F 03 02 25 80 8B 7E

La parte de datos 28 80 significa que la velocidad de transmisión de comunicación es 9600.

Comando de solicitud:

Datos de respuesta:

Definición de datos: establecer el intervalo de tiempo de recogida de datos del medidor de nivel del agua, unidad ms, y el valor mínimo es de 100 ms.

Ejemplos:

Petición: 7F 03 20 2E 00 01 EF C3

Respuesta: 7f 03 02 90 F0 03 E8

Entre ellos, la parte de datos 03 E8 se convirtió a 1000 decimales, lo que indica que el intervalo de adquisición de datos fue de 1000 ms.

Comando de solicitud:

Datos de respuesta:

Definición de datos: el valor de los datos es de tipo Float, la unidad es metros.El significado del resultado de la medición está relacionado con el tipo de medición, y el valor predeterminado es el nivel del agua.

Ejemplos:

Solicitud: 7 4 0 f a 48 0 0 f 00 02 e

Respuesta: 7 f 04 04 04 19 3 f 9 e 25 2 c

La parte de datos 04 19 3F 9E se convierte en datos en coma flotante de 1,2345 metros.

19049 e3f, en un solo lugar, con la posición correcta.

Comando de solicitud:

Datos de respuesta:

Definición de datos: Los datos están en formato de codificación BCD, 0x20 0x23 0x05 0x12, lo que significa datos 20230512.

Comando de solicitud:

Datos de respuesta:

Definición de datos: 0x7F en los datos es la dirección 485 del dispositivo.
