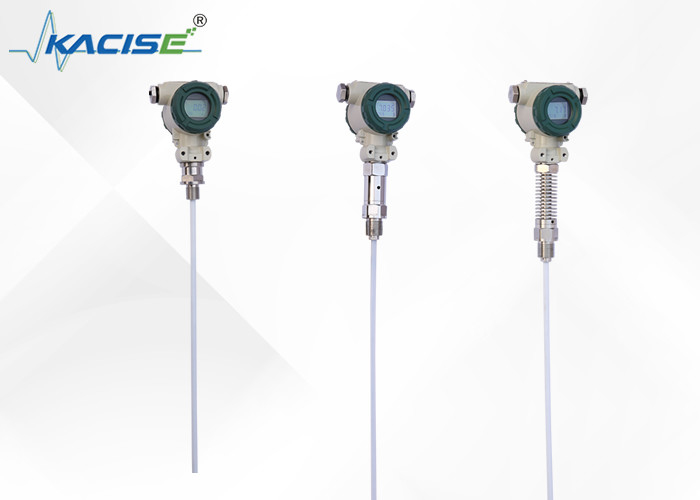

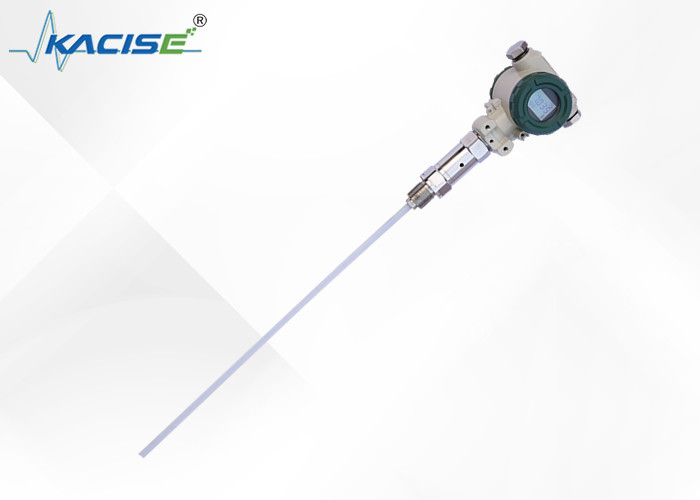

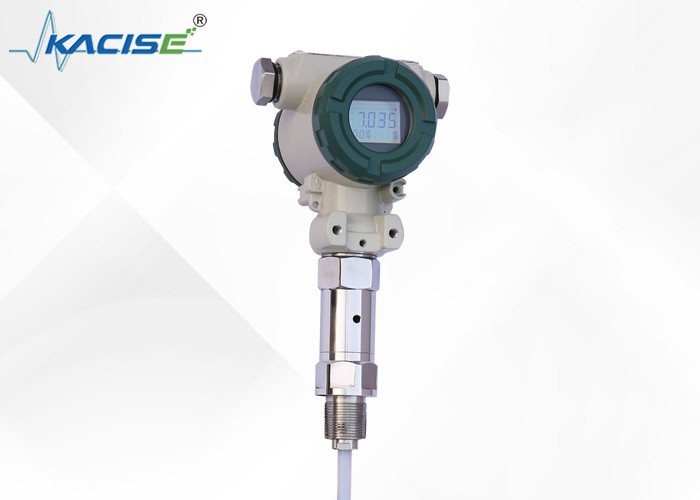

Sensor de nivel capacitivo de acero inoxidable Sensor para rango de presión de -0,1MPa~32MPa

Descripción del producto:

El transmisor de nivel capacitivo de la serie KCF600 está diseñado para detectar continuamente una variedad de líquidos en condiciones adversas como alta temperatura y presión, alta corrosión, fácil cristalización,y fácil de enchufarEs adecuado para medir el agua, las soluciones ácidas y alcalinas, y el nivel de agua en la caldera.

Este transmisor de nivel no tiene partes móviles o flexibles, por lo que es muy fiable y resistente al impacto.En diversas situaciones, es capaz de reemplazar el tipo de flotación tradicional, el tipo de entrada y el tipo de presión diferencial de los transmisores de nivel.

Las partes clave del transmisor de nivel KCF600 utilizan circuitos avanzados de detección capacitiva de RF que son compensados con precisión por la temperatura y corregidos para la linealidad.Esto asegura que la salida es una señal eléctrica estandarizada (normalmente 4 ~ 20mA)Para configurar el sistema, puede elegir entre los protocolos de comunicación HART, CANBUS y 485.

El transmisor tiene una función de autocalibración que cubre todo el rango, lo que permite a los usuarios realizar calibraciones automáticas "cero" y "rango" utilizando dos teclas.Esta característica permite una fácil adaptación a situaciones diversas y complejas.

Características:

Estructuras sencillas y fiables

Las estructuras de nuestros productos son simples y no contienen componentes móviles o elásticos.no hay necesidad de reparaciones regulares medianas o pequeñas.

Variedad de salida de señal

Para facilitar las diferentes configuraciones del sistema, nuestros productos proporcionan una variedad de opciones de salida de señal para que los clientes elijan.

Precisión de las mediciones

Nuestros productos son convenientes para medir en recipientes de alta temperatura y alta presión. Los datos medidos no se ven afectados por la temperatura del líquido medido, la gravedad específica,forma del recipiente, o la influencia de la presión.

Medición de líquidos corresivos

Nuestros productos son especialmente adecuados para medir ácido, álcali y otros líquidos corrosivos.

Características de protección

Nuestros productos también ofrecen una protección perfecta contra el exceso de corriente, sobrevolución y polaridad de potencia.

Parámetros técnicos:

●Rango de detección: 0,01 ~ 30 m

●Exactitud: nivel 0.2, nivel 0.5

●Rango de presión: -0,1MPa~32MPa

●Temperatura de la sonda: -50 ~ 250 °C

●Temperatura ambiente: -20 a 60 °C

●Temperatura de almacenamiento: -55°C+125°C

●Señales de salida: 4 ‰ 20mA,4 ~ 20mA con comunicación HART/485 / comunicación de bus CAN

●Voltaje de alimentación: 12 28 VDC (debe estar alimentado por la barrera de seguridad)

● Fijación: montaje por tornillo M20×1.5,M27 por 2,

Instalación de bridas DN25,DN40,DN50. Se pueden personalizar especificaciones especiales

●Material humedecido: acero inoxidable 316, 1Gr18Ni19Tior o PTFE

●Estabilidad a largo plazo: ≤0,2%FS/año,

●Desviación de temperatura: ≤0,02%FS/°C (rango de 0°70°C)

●Niveles de explosión: ExiraIIC T6 intrínsecamente seguro, Ext II C T5 a prueba de llamas

●Protección:IP67

●Parámetros intrínsecamente seguros:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Yo...Noelta) elNo lo sé.t- ¿ Qué?oNoa) elNodco- ¿Qué quieres?el- ¿ Qué?En el- ¿ Qué?NoG

El transmisor de nivel de cable y varilla tiene una variedad de formas fijas para adaptarse a diferentes condiciones del sitio.5 hilos o bridas femeninos, puede elegir entre tres métodos de instalación (pared montada, porta tubos horizontal y porta tubos vertical, que le hacen útil en la instalación en el sitio.(Con imágenes)

Cuando se mide el medio de mayor movilidad, el usuario puede elegir el peso de fijación para evitar que el sensor se mueva violentamente, lo que puede desempeñar el papel de la estabilidad del sensor.Los objetos pesados deben colocarse en el fondo del recipiente al añadir peso., para no romper el cable del sensor.

Cuando las condiciones del sitio son malas, el usuario debe utilizar el escudo del sensor para proteger el sensor con el fin de evitar daños de cuerpos extraños o afectar la precisión de la medición.

Si los contenedores no son de metal, debemos colocar la carcasa del transmisor con un acceso por cable en la parte inferior del contenedor cuando se utiliza un transmisor de nivel de varilla KCF600;de lo contrario, la medición no es exacta.

Este producto ha sido calibrado en fábrica; para el ajuste de campo se pueden utilizar los siguientes métodos:

A. No: Es inteligente. circ¿ Qué pasa? del ejércitoGEncuentro¿Qué es?

Sitio cero ---- Cuando el nivel de líquido se encuentra en el lugar más bajo, manteniendo presionada la tecla "Z" y la tecla "S" durante 8 segundos después de la misma hora de liberación, y luego hacer clic en la tecla "Z",la corriente de salida se ajusta automáticamente a 4 mA.

sitio-lleno ------ Cuando el nivel de líquido en el lugar más alto, manteniendo presionada la tecla "Z" y la tecla "S" durante 8 segundos después del mismo tiempo de liberación, y luego el botón "S",la corriente de salida se ajusta automáticamente a 20 mA.

B: ¿Qué quieres decir? A. NoEncuentroc¿ Qué pasa? debMe encontré conhod:

Cuando el nivel de líquido en el próximo límite, utilizar el destornillador girando lentamente "Z" potencialómetro, observar las lecturas del amperio cerca de 4mA

Cuando el nivel de líquido en el límite superior, utilizar el destornillador girando lentamente potencialómetro "S" y observar las lecturas del amperiómetro cerca de 20mA

Y operar por 2-3 veces más, hasta que el cero y el lapso fueron precisos 4mA y 20mA. Después del ajuste, apretar la tapa del transmisor debe ser.

- No, no lo sé.el:

1. Los productos suministrados con la certificación del producto y el manual, que tienen número del producto, parámetros técnicos, diagrama de cableado, y la fecha de fabricación, por favor compruebe para evitar el error.

2. La instalación debe basarse en la conexión del producto y los tipos de hilo, comprobar la interfaz del sitio es consistente con la interfaz del producto o no. Apretar la conexión roscada lentamente,Presta atención al sellamiento, el par no puede añadirse directamente a la carcasa del transmisor y sólo puede añadirse a la interfaz del transmisor de seis partes.

3El cableado debe estar estrictamente de acuerdo con las instrucciones de la empresa.

4Este producto es un instrumento de conversión de energía de precisión, prohíbe el desmontaje, colisión, caída y rechazo duro para jugar.

5El transmisor funciona inmediatamente después de encendido, pero la salida podría ser estable después de calentar durante 30 minutos.

6Uso anormal, apagado de la energía, verificación, o contacta directamente con nuestro departamento técnico.7El transporte y almacenamiento deben ser para restaurar el embalaje original y almacenarse en un almacén fresco, seco y ventilado.

8El proceso de instalación debe prestar atención a evitar la rotura de la piel del cable del sensor.

9. Al instalar el cable del sensor, la distancia de la pared de la piscina debe estar por lo menos 10 cm por encima, de lo contrario la medición no sería precisa.

10La línea de puesta a tierra de toda la estructura de PTFE y el nivel de la varilla deben conducirse con medios de medición; de lo contrario, la medición no sería precisa.

11El lugar de instalación debe adoptar medidas eficaces de protección contra los rayos.

12Las carcasas de cualquier transmisor de esta serie deben estar conectadas a tierra; la resistencia de conexión a tierra debe ser inferior a 4Ω.

13La barrera de seguridad debe ser certificada a prueba de explosión; sus requisitos de instalación deben seguir los requisitos de las instrucciones.

14. Cuando el transmisor se utiliza para la zona "0" a los transformadores de potencia con barrera de alimentación deben cumplir con los requisitos de GB3836.4-2000 NO. 8.1.

Aplicaciones:

El medidor de nivel de líquido es adecuado para una amplia gama de aplicaciones, incluyendo, entre otras:

• Industria del petróleo y el gas: El medidor de nivel de fluido Kacise es una solución perfecta para medir los niveles de combustible en los tanques y tuberías.El sensor capacitivo del nivel de combustible puede detectar cambios en los niveles de combustible con alta precisión, lo que facilita el control del consumo de combustible y la prevención del robo de combustible.
• Industria química: El medidor de nivel de líquido es ideal para medir los niveles de líquido en reactores químicos, tanques de almacenamiento y tuberías.El material mojado de PTFE asegura que el producto sea altamente resistente a la corrosión y al daño causado por productos químicos agresivos.
• Industria de tratamiento de agua: El medidor de nivel de fluido Kacise es adecuado para medir los niveles de agua en torres de agua, plantas de tratamiento de agua y tuberías.El sensor capacitivo del nivel de agua puede detectar cambios en los niveles de agua con alta precisión, lo que facilita el control del consumo de agua y la prevención de la escasez de agua.

El medidor de nivel de fluido tiene una excelente deriva de temperatura y estabilidad a largo plazo, lo que garantiza que se mantengan lecturas precisas a lo largo del tiempo.02%FS/°C (rango de 0°70°C), y la estabilidad a largo plazo es ≤ 0,2% FS/Año.

El medidor de nivel de fluido tiene un rango de presión de -0,1MPa ~ 32MPa, por lo que es adecuado para su uso en una amplia gama de aplicaciones industriales.incluidos los 4 ′ 20 mA,4 ~ 20mA con comunicación HART/485/CAN Bus.

El medidor de nivel de líquido está disponible para su compra en cajas de cartón, con una cantidad mínima de pedido de 2. El producto se entrega dentro de los 5 días hábiles, y los términos de pago requieren un pago por adelantado del 100%.

Personalización:

El sensor capacitivo de nivel de fluido KCF6021-1-625mm tiene un rango de 0,01 ~ 30 M y se puede usar para medir el nivel de varios líquidos.02%FS/°C en el rango de 0°70°C y puede operar a temperaturas que oscilan entre -20~60 °CEl producto tiene una clasificación de protección IP67 y puede utilizarse en ambientes hostiles.

Apoyo y servicios:

El soporte técnico y los servicios del medidor de nivel de fluidos incluyen:

- Asistencia para la resolución de problemas en caso de problemas con el dispositivo

- Servicios de reparación y mantenimiento del dispositivo

- Documentación técnica y manuales de uso

- Actualizaciones de firmware y software

- Formación y formación sobre el uso y mantenimiento del dispositivo

- Garantía y asistencia posterior a la garantía

Embalaje y envío:

El medidor de nivel de fluido se empaqueta en una caja de cartón resistente con inserciones de espuma para proteger el producto durante el envío y la manipulación.

Envío:

El medidor de nivel de líquido se envía a través de un servicio de mensajería confiable que garantiza una entrega rápida y segura.y otra información necesaria sobre el transporte marítimo.
