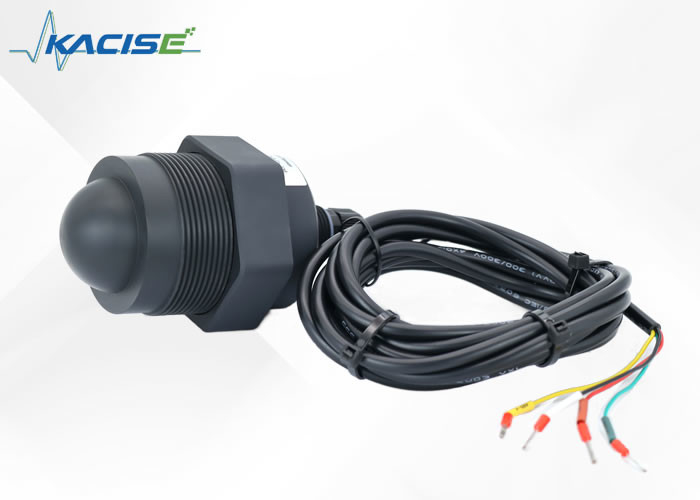

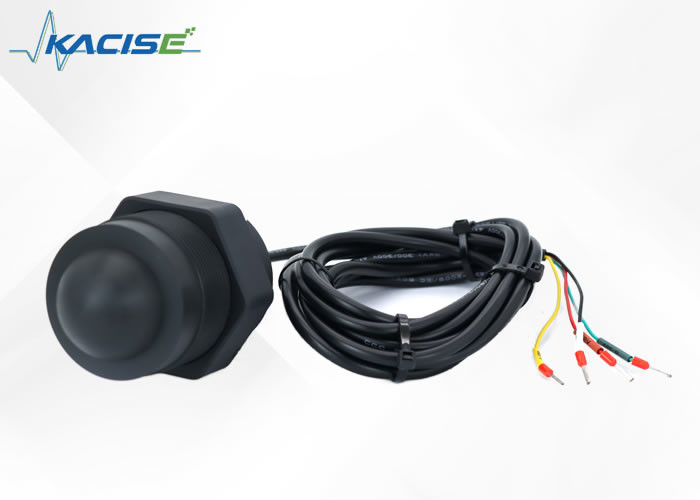

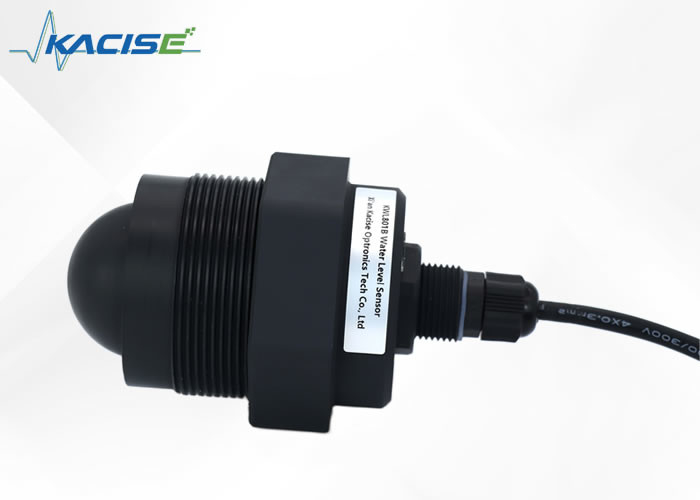

Descripción del producto:
El sensor de nivel de radar KWL801B-RS485 ha sido diseñado específicamente para cumplir con las especificaciones estándar descritas en la norma nacional DB50/T 826-2017 para medidores de nivel.El componente central del sensor está diseñado con una impermeabilización IP68 completamente sellada, lo que garantiza que es adecuado para su uso en una variedad de entornos y puede soportar fuertes lluvias y otras condiciones ambientales adversas.
Una de las principales ventajas de este producto son sus capacidades de largo alcance.que es una ventaja significativa para medir los niveles de los grandes tanques o recipientesAdemás, el sensor tiene un punto ciego mínimo de menos de 6 cm, lo que permite a los usuarios medir con precisión el nivel del líquido o material que se está monitoreando, incluso en espacios reducidos.
Otra característica clave del sensor de nivel de radar KWL801B-RS485 es su alta precisión.alcanza una precisión superior en comparación con otros sensores del mercadoEsto lo convierte en una opción ideal para industrias donde la precisión y precisión son cruciales, como la fabricación o el procesamiento químico.
El sensor también es increíblemente fácil de instalar. Viene con un soporte fijo que permite una instalación fácil y segura en tanques o buques.Esto asegura que el sensor se puede instalar de forma rápida y eficiente, lo que puede ahorrar tiempo y dinero a las empresas.
Las especificaciones técnicas:
| Modelo |
Se aplicarán las siguientes medidas: |
| Frecuencia de medición |
80 GHz |
| Comunicación |
Se trata de un sistema de seguridad. |
| Frecuencia de adquisición |
≥ 200 ms/ configurable |
| Corriente de funcionamiento |
12V/14mA |
| Precisión de medición de la distancia |
± 2 mm |
| Protocolo de comunicación |
Modbus / Protocolo de texto |
| Ancho del haz de antena |
± 2,75° |
| Voltado de alimentación |
9 ~ 24 V |
| Rango de medición |
0.2 ~ 40m
0.18 ~ 30m
0.1 ~ 15/20m
0.06~3/5/10m
|
| Corriente de pulso de RF |
El valor de las emisiones de CO2 es el siguiente: |
| Humedad de trabajo |
0~95% |
| Tipo de hilo |
G hilo/ personalizado |
| Temperatura de trabajo |
-40 ~ 75 °C |
| Grado de resistencia al agua |
Protección IP68 |
| Peso neto |
0.6 kg |
Instrucciones de cableado
| Línea roja |
VCC (9~24V) fuente de alimentación |
| Línea negra |
El GND |
| Línea amarilla |
485-A |
| Línea verde |
485-B |
Dimensión:

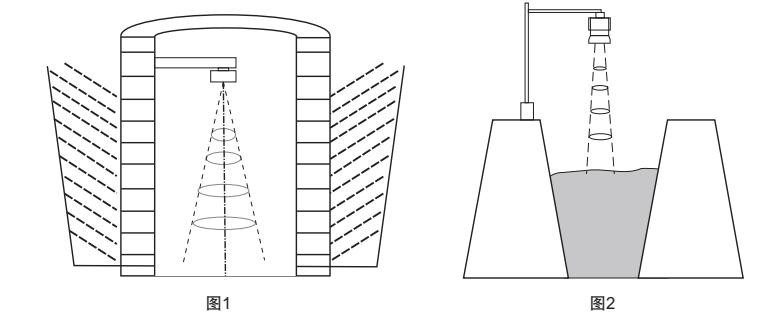

Instalación:
(1) Asegúrese de que el sensor esté perpendicular a la superficie del medio.
(2) Evite que el haz transmisor irradie objetos de interferencia y genere falsos ecos.
Para las condiciones de trabajo típicas, véase lo siguiente:
Aplicaciones:
El principio de funcionamiento de los sensores de nivel de radar se basa en el concepto de reflexión en el dominio del tiempo (TDR).Estos sensores funcionan emitiendo un pulso electromagnético que viaja a lo largo de un cable o sonda, a la velocidad de la luz.
Cuando el pulso electromagnético encuentre la superficie del medio de medición que se está monitoreando, una parte del pulso se refleja hacia el transmisor del medidor de nivel de radar,A lo largo del mismo camino que viajóEl tiempo necesario para que el pulso viaje en ambas direcciones se mide y se utiliza para calcular la distancia entre el transmisor y la superficie del medio medido.
Basándose en el tiempo de vuelo del pulso, el sensor de nivel de radar puede determinar y calcular la altura del nivel que se está monitoreando.Esta información se envía a continuación al sistema de seguimiento o control conectado para su análisis y toma de decisiones en función de los requisitos específicos de la aplicación..
Apoyo y servicios:
El producto Radar Level Transmitter viene con un completo paquete de soporte técnico y servicios para garantizar un rendimiento y una fiabilidad óptimos.Nuestro equipo de expertos está disponible para proporcionar asistencia con la instalaciónTambién ofrecemos servicios de mantenimiento regulares para mantener su equipo funcionando de la mejor manera posible.Proporcionamos oportunidades de capacitación para ayudarle a sacar el máximo provecho de su transmisor de nivel de radar.Póngase en contacto con nosotros para obtener más información sobre nuestro soporte técnico y servicios.
Embalaje y envío:
Embalaje del producto:
- El transmisor de nivel de radar está cuidadosamente envuelto en envoltura de burbujas.
- Luego se coloca en una caja de cartón resistente.
- La caja está sellada con cinta adhesiva duradera para garantizar que el producto llegue a salvo.
Envío:
- El producto se enviará a través de un servicio de mensajería confiable.
- Los clientes recibirán un número de seguimiento para controlar el progreso de su envío.
- El tiempo de envío puede variar dependiendo del destino, pero hacemos todo lo posible para garantizar una entrega rápida.
