Descripción del producto:

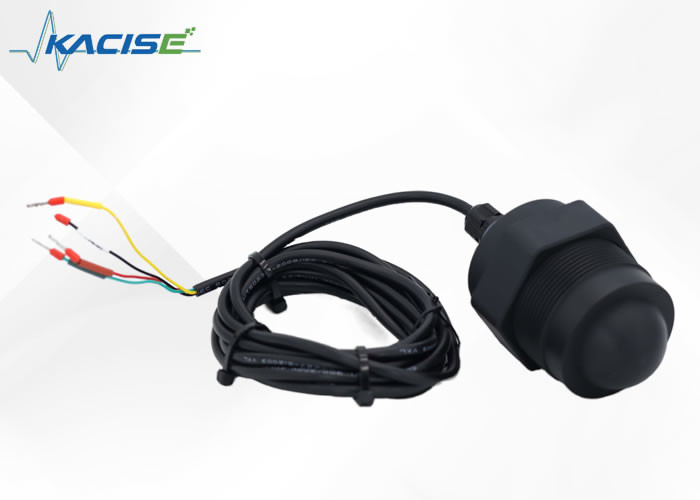

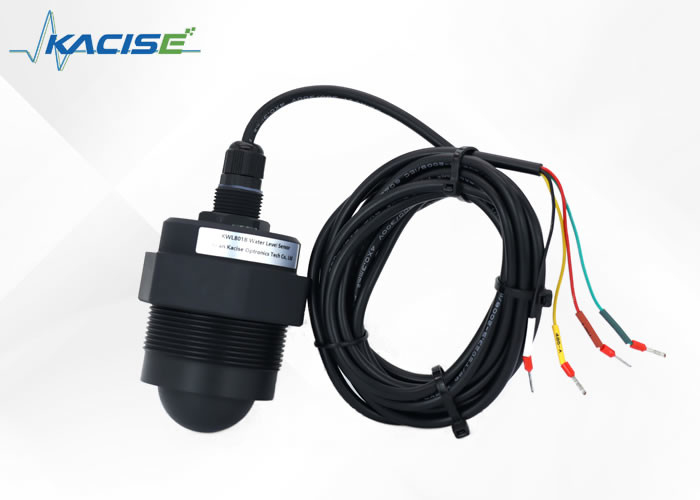

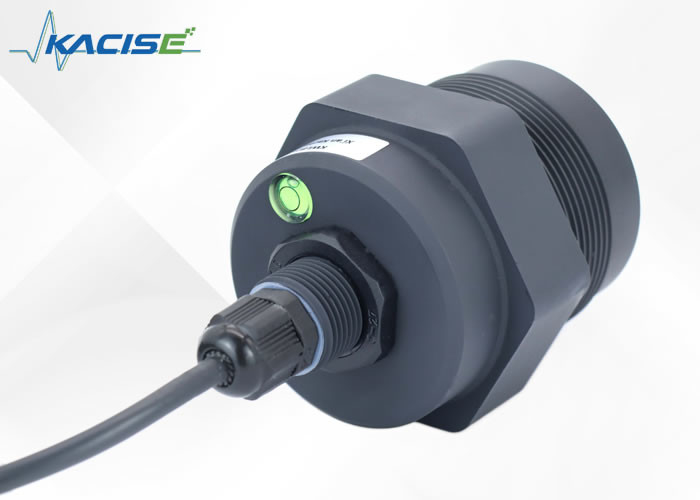

El sensor de nivel de radar KWL801B-RS485 es un medidor de nivel que se ajusta a las normas específicas descritas en la norma nacional DB50/T 826-2017.,haciendo que sea resistente al agua con una clasificación IP68.
Con un rango de medición máximo que se extiende hasta 40 metros, este sensor también tiene un punto ciego mínimo de menos de 6 cm.El KWL801B-RS485 es muy preciso debido a su mayor frecuencia y ancho de banda más amplio.
Este producto también incluye un soporte fijo para una fácil instalación y instalación.
Las especificaciones del sensor de nivel de radar KWL801B-RS485:
- Se ajusta a la norma nacional DB50/T 826-2017
- Componente central totalmente sellado con impermeabilización IP68
- Rango máximo de medición de 40 metros
- Punto ciego mínimo de menos de 6 cm
- Frecuencia más alta y ancho de banda más amplio para una precisión superior
- Incluye soporte fijo para una fácil instalación
Características:
- Basado en el chip de RF CMOS de onda milimétrica desarrollado por el propio
- Arquitectura de RF más compacta
- Una mayor relación señal-ruido
- Zona muerta más pequeña
- Ancho de banda de trabajo de 5 GHz
- Resolución de medición y precisión de medición más altas
- Menos influencia de la interferencia en el entorno de la instalación
- Más conveniente de instalación y
- Diseño moderno de una antena plana integrada
Las especificaciones técnicas:
| Modelo |
Se aplicarán las siguientes medidas: |
| Frecuencia de medición |
80 GHz |
| Comunicación |
Se trata de un sistema de seguridad. |
| Frecuencia de adquisición |
≥ 200 ms/ configurable |
| Corriente de funcionamiento |
12V/14mA |
| Precisión de medición de la distancia |
± 2 mm |
| Protocolo de comunicación |
Modbus / Protocolo de texto |
| Ancho del haz de antena |
± 2,75° |
| Voltado de alimentación |
9 ~ 24 V |
| Rango de medición |
0.2 ~ 40m
0.18 ~ 30m
0.1 ~ 15/20m
0.06~3/5/10m
|
| Corriente de pulso de RF |
El valor de las emisiones de CO2 es el siguiente: |
| Humedad de trabajo |
0~95% |
| Tipo de hilo |
G hilo/ personalizado |
| Temperatura de trabajo |
-40 ~ 75 °C |
| Grado de resistencia al agua |
Protección IP68 |
| Peso neto |
0.6 kg |
Instrucciones de cableado
| Línea roja |
VCC (9~24V) fuente de alimentación |
| Línea negra |
El GND |
| Línea amarilla |
485-A |
| Línea verde |
485-B |
Dimensión:
Instalación:
(1) Asegúrese de que el sensor esté perpendicular a la superficie del medio.
(2) Evite que el haz transmisor irradie objetos de interferencia y genere falsos ecos.
Para las condiciones de trabajo típicas, véase lo siguiente:
Aplicaciones:
Aplicaciones:
Sensor de nivel de radar
Un sensor de nivel de radar funciona utilizando un principio conocido como reflexión en el dominio del tiempo (TDR).Cuando este pulso alcanza la superficie del medio medido, una parte del pulso se refleja de vuelta al medidor, creando un eco que viaja de regreso al transmisor de pulso a través del mismo camino.
El tiempo que tarda el pulso en viajar entre el transmisor y la superficie del medio medido es directamente proporcional a la distancia entre los dos.la altura del nivel se puede calcular con precisión.
La precisión de los sensores de nivel de radar depende principalmente de la calidad de la señal emitida por el transmisor,así como la fiabilidad de los componentes electrónicos utilizados para procesar la señal reflejada.
