Descripción del producto:

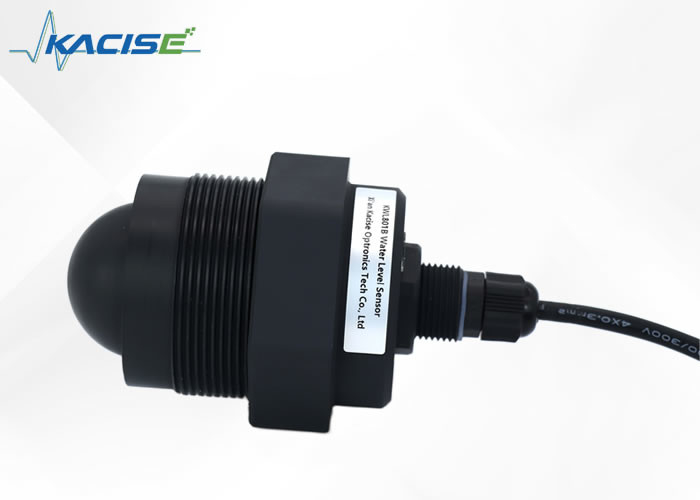

El sensor de nivel de radar KWL801B-RS485 es un dispositivo de última generación conforme a la norma nacional DB50/T 826-2017 para medidores de nivel.Su componente principal emplea un diseño impermeable IP68 completamente sellado, asegurando que el producto permanece seguro incluso en ambientes hostiles.
El rango máximo de medición del sensor de nivel de radar KWL801B-RS485 se extiende hasta 40 metros, con un punto ciego ultra-mínimo de menos de 6 cm. El producto ofrece una precisión superior,gracias a su mayor frecuencia y ancho de banda más amplio.

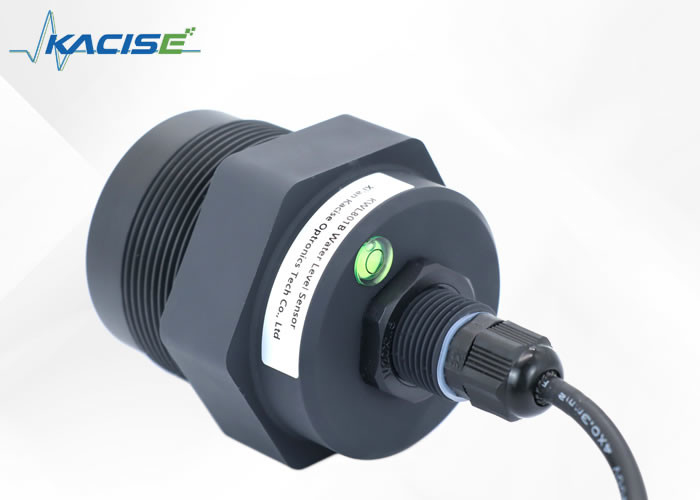

Este sensor de nivel de radar cuenta con un soporte fijo para una instalación rápida y fácil.y por lo tanto diseñamos un método de instalación simple que es a la vez ahorro de tiempo y preciso.
Características:
- Basado en el chip de RF CMOS de onda milimétrica desarrollado por el propio
- Arquitectura de RF más compacta
- Una mayor relación señal-ruido
- Zona muerta más pequeña
- Ancho de banda de trabajo de 5 GHz
- Resolución de medición y precisión de medición más altas
- Menos influencia de la interferencia en el entorno de la instalación
- Más conveniente de instalación y
- Diseño moderno de una antena plana integrada
Las especificaciones técnicas:
| Modelo |
Se aplicarán las siguientes medidas: |
| Frecuencia de medición |
80 GHz |
| Comunicación |
Se trata de un sistema de seguridad. |
| Frecuencia de adquisición |
≥ 200 ms/ configurable |
| Corriente de funcionamiento |
12V/14mA |
| Precisión de medición de la distancia |
± 2 mm |
| Protocolo de comunicación |
Modbus / Protocolo de texto |
| Ancho del haz de antena |
± 2,75° |
| Voltado de alimentación |
9 ~ 24 V |
| Rango de medición |
0.2 ~ 40m
0.18 ~ 30m
0.1 ~ 15/20m
0.06~3/5/10m
|
| Corriente de pulso de RF |
El valor de las emisiones de CO2 es el siguiente: |
| Humedad de trabajo |
0~95% |
| Tipo de hilo |
G hilo/ personalizado |
| Temperatura de trabajo |
-40 ~ 75 °C |
| Grado de resistencia al agua |
Protección IP68 |
| Peso neto |
0.6 kg |

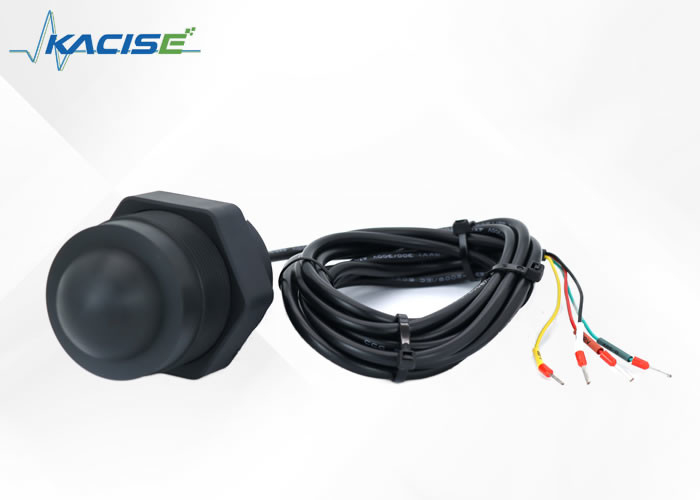

Instrucciones de cableado
| Línea roja |
VCC (9~24V) fuente de alimentación |
| Línea negra |
El GND |
| Línea amarilla |
485-A |
| Línea verde |
485-B |
Dimensión:
Instalación:
(1) Asegúrese de que el sensor esté perpendicular a la superficie del medio.
(2) Evite que el haz transmisor irradie objetos de interferencia y genere falsos ecos.
Para las condiciones de trabajo típicas, véase lo siguiente:
Aplicaciones:
Se explica el sensor de nivel de radar
El sensor de nivel de radar es un dispositivo que utiliza el principio de reflexión en el dominio del tiempo (TDR) para medir con precisión el nivel de líquidos o sólidos.El sensor utiliza un pulso electromagnético que se propaga a lo largo de un cable o sonda a la velocidad de la luz.
Cuando el pulso se encuentra con la superficie del medio medido, parte de él se refleja de nuevo al transmisor de pulso como un eco.La distancia entre el transmisor y la superficie del medio medido es directamente proporcional al tiempo de propagación del pulso.
Utilizando el tiempo de propagación del pulso, el medidor de nivel de radar puede calcular la altura del medio que se mide.Esto se logra utilizando el tiempo que tarda el pulso en viajar desde el transmisor hasta la superficie del medio medido y de regreso al transmisor.
