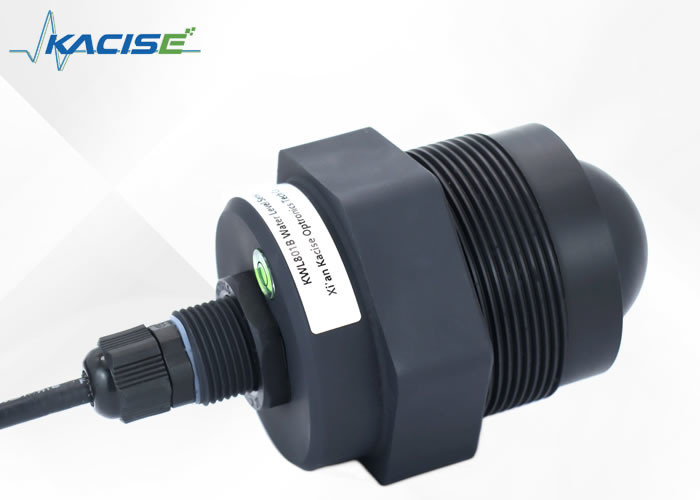

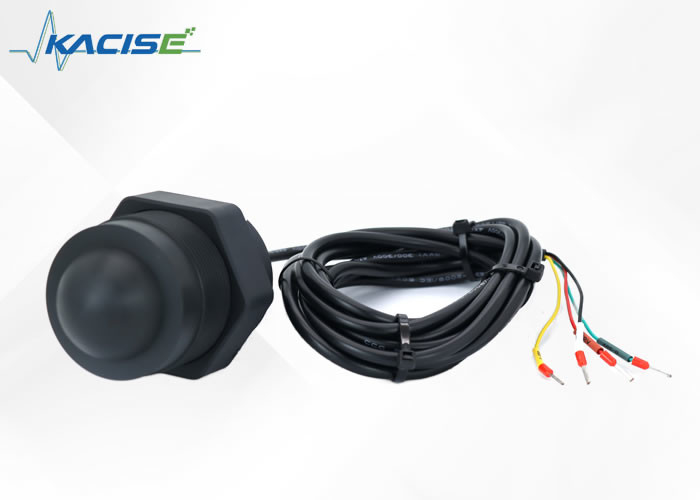

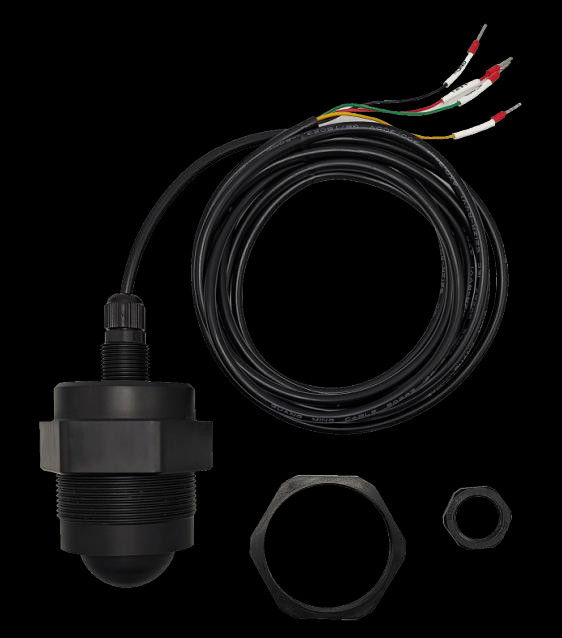

Transmisor de nivel de radar RS485 Comunicación IP68 Resistencia al agua Para rango de medición de 0.1-15/20m

• Introducción

1.1 Descripción general del producto

El sensor de nivel de radar KWL801B-RS485 se ajusta a las especificaciones estándar descritas en la norma nacional DB50/T 826-2017 para medidores de nivel.Su componente principal está diseñado con una impermeabilización IP68 completamente sellada.

El rango máximo de medición del producto se extiende hasta 40 metros, con un punto ciego mínimo de menos de 6 cm.

Debido a su mayor frecuencia y ancho de banda más amplio, logra una precisión superior.

1.2 Principio de detección

El sensor de nivel de radar se basa en el principio de reflexión en el dominio del tiempo (TDR).Cuando se encuentra con la superficie del medio medido, una parte del pulso del medidor de nivel de radar se refleja para formar un eco de retorno al transmisor de pulso a lo largo del mismo camino,y la distancia entre el transmisor y la superficie del medio medido es directamente proporcional al tiempo de propagación del pulso, por lo que se calcula la altura del nivel.

2.Características

• Basado en el chip de RF CMOS de onda milimétrica desarrollado por el propio fabricante
• Arquitectura de RF más compacta
• Una mayor relación señal-ruido
• Zona muerta más pequeña
• Ancho de banda de trabajo de 5 GHz
• Resolución de medición y precisión de medición más altas
• Menos influencia de la interferencia en el entorno de la instalación
• Más conveniente de instalación y
• Diseño moderno de una antena plana integrada

• Especificaciones técnicas

4.Instrucciones de cableado

5.Dimensión

6.Instrucciones de instalación

6.1 IInspección antes de la instalación

(1) Saque el sensor de la caja de embalaje, compruebe cuidadosamente la lista de embalaje de acuerdo con el manual de instrucciones y compruebe si los accesorios del equipo están completos.

(2) Lea atentamente el manual de instrucciones del producto y el certificado del producto.

(3) Compruebe si el instrumento presenta algún daño en su aspecto, especialmente si la unidad principal está intacta.y tenga cuidado de colocar la unidad principal correctamente para evitar que sea derribado.

6.2El radarinstalación de sensores de nivel

6.2.1Verificar antes de la instalación

Por favor, compruebe antes de instalar el sensor lo siguiente:

Si hay árboles u otros desechos por encima del medio en el sitio de instalación.

Si el soporte de montaje está instalado horizontalmente.

Cuando el soporte de montaje no pueda instalarse horizontalmente, debe ajustar el soporte según el gradiente en la superficie del sensor para asegurarse de que el sensor esté en posición horizontal.

6.2.2 Instalación

(1) Asegúrese de que el sensor esté perpendicular a la superficie del medio.

(2) Evite que el haz transmisor irradie objetos de interferencia y genere falsos ecos.

Para las condiciones de trabajo típicas, véase lo siguiente:

Asegúrese de que el medidor de nivel del radar esté instalado perpendicular a la superficie media.

La inclinación debilitará la amplitud de la señal recibida y afectará el rango normal.

Atención:

Trate de mantener el sensor fijo para evitar la agitación durante la instalación, y mantener el entorno lo más abierto posible.

1La distancia entre el sensor y la superficie del medio es superior a 30 cm para garantizar que la cara frontal del sensor (antena) sea perpendicular al medio de medición.

2. la distancia entre el sensor y el borde del tanque, el borde de la piscina, el borde de la presa del río y el borde de la piscina es superior a 0,5 metros;

3. Seleccione la posición de la superficie del agua con pequeñas fluctuaciones para instalar el módulo (trate de no instalar en el puerto de inyección de agua, salida y otra superficie del agua con grandes fluctuaciones,cuanto mayor sea la fluctuación de la superficie del agua, cuanto peor sea la precisión de la medición)
