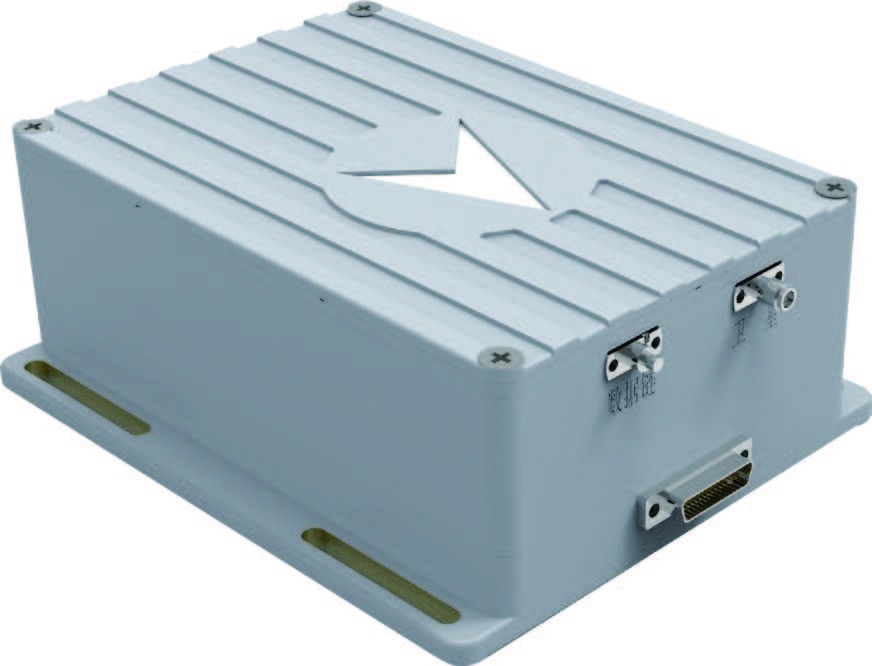

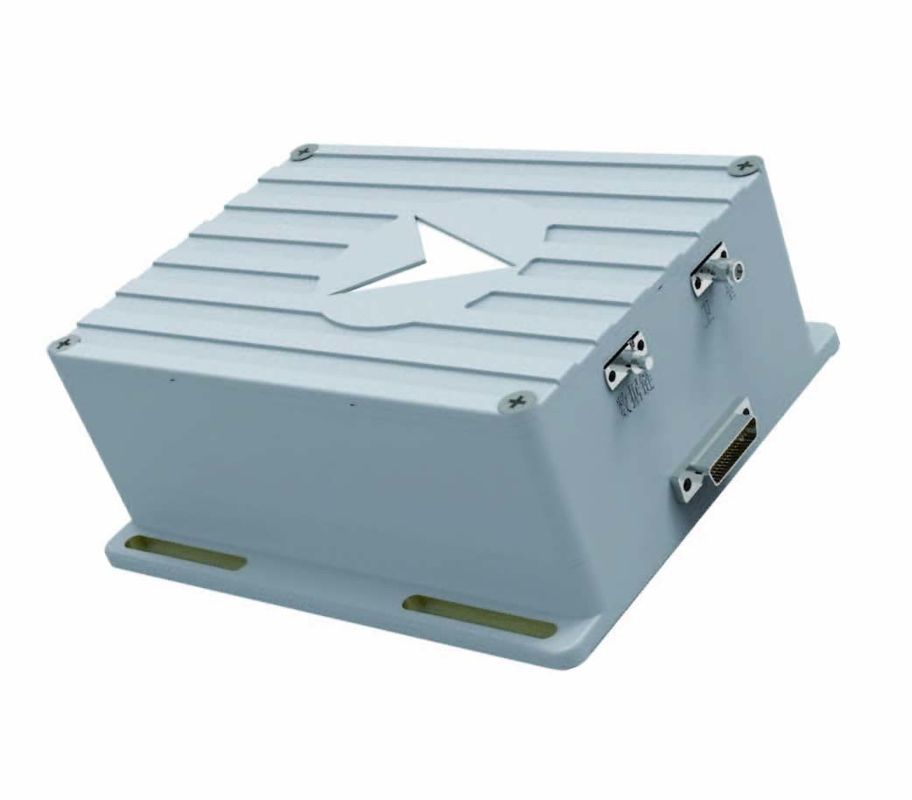

Instalación de un sistema de navegación inercial robusto Dimensiones 160 mm X 150 mm Anfitrión ≤ 12,5 kg

Datos del producto:

Lugar de origen:	China (Mainland)
Nombre de la marca:	Kacise
Certificación:	certificate of explosion-proof, CE
Número de modelo:	KsINS-01

Pago y Envío Términos:

Cantidad de orden mínima:	1pcs
Detalles de empaquetado:	each unit has individual box and all boxes are packed in standard packages or customers requests available
Tiempo de entrega:	5-8 working days
Condiciones de pago:	T/T, Western Union, MoneyGram
Capacidad de la fuente:	1000 Pieces per Week

Contacto

Descripción detallada del producto

Rango dinámico:	Velocidad: -2000m/s ~ 2000m/s; Aceleración: -30g ~ 30g; Aceleración: -5g/s ~ 5g/s.	peso:	Hostia ≤ 12,5 kg
Precisión de sincronización espacio-temporal cuando los satélites están disponibles (RMS):	0.1m/1ns	Temperatura de trabajo/almacenamiento ((°C):	-55 °C ~ +70 °C
Dimensiones de la instalación:	160 mm x 150 mm	Banda de frecuencia de trabajo de enlace de datos:	3.4GHz~3.6GHz
Precisión de sincronización espacio-temporal en caso de rechazo del satélite (RMS):	5m/5ns	Interfaz de entrada/salida:	2 RS-422, 1 RS-232, 1 Ethernet de 100M
Alta luz:	Sistema de navegación por inercia Sensor giroscópico electrónico , 3Sensor de giroscopio electrónico de.6 GHz

Descripción del producto:

Esencial para cualquier entidad móvil es el trío de precisión, velocidad y equilibrio.nave espacialEn este caso, la necesidad de un sistema preciso para gestionar y gobernar un movimiento impecable se vuelve crucial.Los sistemas de navegación inercial son un componente vital, permitiendo a estos vehículos ejecutar sus tareas de forma segura y precisa, sin estar atados al GPS.

Dirigido hacia vuelo de formación de enjambre de UAV,El sistema de navegación cooperativa de comunicación y guía integrada KsINS-01 combina navegación por satélite y enlaces de datos para proporcionar puntos de referencia espaciotemporales precisos para los UAVEquipado con la recepción de señales de frecuencia B1 y B3 de tercera generación de Beidou, el sistema permite la comunicación en red entre nodos y cuenta con funciones de sincronización espacio-tiempo de alta precisión.Su precisión de sincronización espacio-temporal se mantiene en mejor de 0.1m/1ns en condiciones efectivas de satélite y superior a 5m/5ns en condiciones de rechazo de satélite.

Características:

● Sincronización espacio-temporal de alta precisión entre nodos basados en la diferencia de portadores
● Sincronización espacio-temporal de alta precisión entre nodos bajo condiciones de rechazo de satélite
● Proyecto integrado de navegación por satélite y enlace de datos
● Red y transmisión de datos entre nodos de alta fiabilidad

Parámetros técnicos:

Indicadores de rendimiento:

Precisión de posicionamiento por satélite (2σ)	Nivel: 6 m, altura: 8 m
Banda de frecuencia de trabajo de enlace de datos	3.4GHz~3.6GHz
Tasa de salto de frecuencia	80000 saltos por segundo
Distancia de comunicación	100 kilómetros
Tasa de comunicación	200 kbps
Número de nodos admitidos	64
Precisión de sincronización espacio-temporal cuando los satélites están disponibles (RMS)	0.1m/1ns
Precisión de sincronización espacio-temporal en caso de rechazo del satélite (RMS)	5m/5ns

Entorno de aplicación:

Temperatura de trabajo/almacenamiento ((°C)

-55 °C ~ +70 °C

Rango dinámico

Velocidad: -2000 m/s ~ 2000 m/s;

Aceleración: -30 g ~ 30 g; aceleración: -5 g / s ~ 5 g / s.

Propiedades mecánicas

Entorno de choque de resistencia: media onda senoidal 20 g, 11 ms

Entorno de vibración de resistencia: entorno de vibración típico de los drones

Propiedades físicas:

Las dimensiones	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Dimensiones de la instalación	160 mm por 150 mm
peso	Hostia ≤ 12,5 kg

Interfaz externa:

Necesidad de energía	18 V~36 V de corriente continua, consumo de energía ≤ 30 W, la interrupción permitida de la energía no es superior a 5 ms
Interfaz de entrada y salida	2 RS-422, 1 RS-232, 1 Ethernet de 100M


Frecuencia de salida de datos	10 Hz (típico)

Apoyo y servicios:

Solución de problemas y solución de problemas
Actualizaciones de software
Reemplazo y reparación de productos
Pruebas de productos y controles de compatibilidad
Información general sobre el producto y su uso

Embalaje y envío:

El sistema de navegación inercial está empaquetado y enviado en una caja de cartón segura.materiales de embalaje respetuosos con el medio ambiente para proteger el sensor de daños durante el transporteLa caja se sella con cinta adhesiva y se etiqueta con el nombre del producto y la dirección de envío del cliente.Luego se coloca dentro de una caja de envío más grande con materiales de protección adicionales para garantizar una entrega segura.
