Descripción del producto:
El acelerómetro flexible de cuarzo de la serie KSJB2 es un sensor excepcionalmente preciso diseñado para la navegación inercial en una amplia gama de aplicaciones militares, capaz de medir fuerzas de hasta 100 g.Este producto es muy apreciado por su excepcional estabilidad a largo plazo, la repetibilidad, el rendimiento de arranque, la adaptabilidad a diversos entornos y una fiabilidad notable.
Puede utilizarse tanto para ensayos estáticos como dinámicos y también sirve como sensor de vibración e inclinación estándar.La corriente de salida del sensor es directamente proporcional a la fuerza aplicada o aceleración, y los usuarios pueden afinarlo seleccionando la resistencia de muestreo adecuada.el sensor de temperatura incorporado permite compensar los valores de desplazamiento y los factores de escala para minimizar los efectos de los cambios de temperatura según sea necesario.
Las aplicaciones de este sensor incluyen mediciones de inercia en sistemas de navegación militar de alta precisión utilizados en el aeroespacial, la aviación, las operaciones navales, las armas y varios otros campos,así como equipos de instrumentos de precisión para aislamiento de vibraciones y ensayos de inclinación.

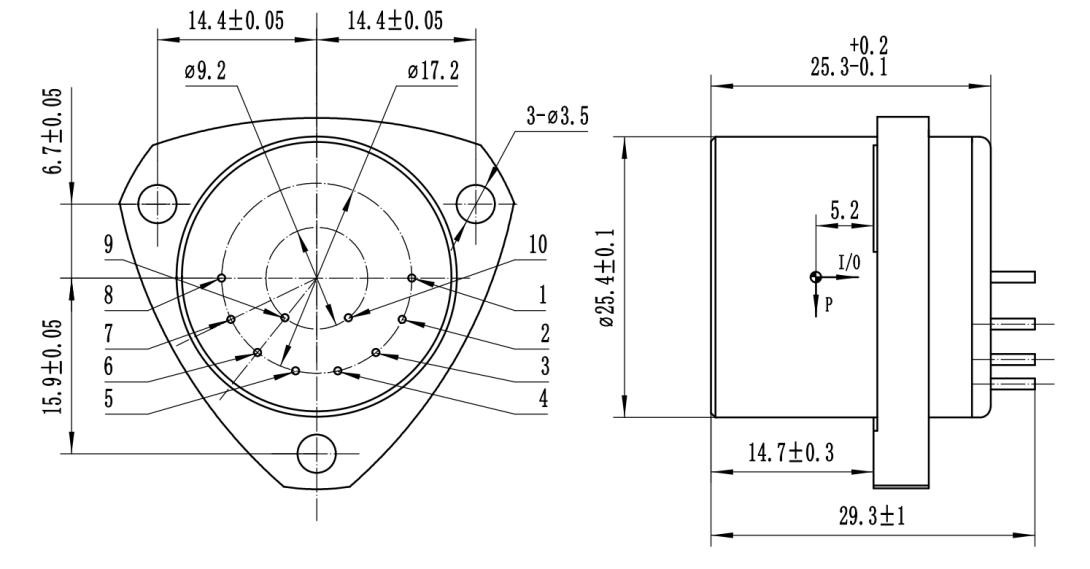

Diagrama de contorno y definición de pines:
Figura I: Acelerómetro universal
Definición convencional del pin: 1, salida de señal; 2. vacío; 3, -15V; 4, +15V; 5, fuente de alimentación y señal de tierra; 6. vacío; 7. vacío; 8. vacío; 9, -9V salida; 10, +9V salida.
Parámetros técnicos:
| Número |
Parámetros |
KSJB2-01 |
KSJB2-02 |
KSJB2-03 |
| 1 |
Ámbito de aplicación |
± 70 g |
± 70 g |
± 70 g |
| 2 |
Valor límite |
5 μg |
5 μg |
5 μg |
| 3 |
valor de la desviación K0- ¿Qué quieres?1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
el factor de escala K1 |
00,8 a 1,2 mA/g |
00,8 a 1,2 mA/g |
00,8 a 1,2 mA/g |
| 5 |
Coeficiente no lineal de segundo orden K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 horas de estabilidad a corto plazo |
≤ 10 μg |
≤ 15 μg |
≤ 20 μg |
| 7 |
1g 4 horas de estabilidad a corto plazo |
≤ 10 ppm |
≤ 15 ppm |
≤ 20 ppm |
| 8 |
la repetibilidad de la síntesis de valores de desviación σK0(1 σ, un mes) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Repetibilidad integrada por el factor de escala σK1- ¿Qué quieres?1(1 σ, un mes) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Repetibilidad integral de los coeficientes no lineales K2- ¿Qué quieres?1(1 σ, un mes) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
valor de desviación Coeficiente de temperatura ((El valor medio de toda la zona de temperatura) |
≤ ± 10 μg / °C |
≤ ± 30 μg / °C |
≤ ± 50 μg / °C |
| 12 |
Factor de escala Coeficiente de temperatura ((El valor medio de toda la zona de temperatura) |
Se aplicarán las siguientes medidas: |
≤ ± 30 ppm /°C |
Se aplicarán las siguientes medidas: |
| 13 |
Ruido ((La resistencia de muestreo es de 840Ω) |
≤ 5 mv |
≤ 5 mv |
≤ 5 mv |
| 14 |
Frecuencia natural |
400 a 800 Hz |
400 a 800 Hz |
400 a 800 Hz |
| 15 |
ancho de banda |
800 a 2500 Hz |
800 a 2500 Hz |
800 a 2500 Hz |
| 16 |
Vibración aleatoria |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
| 17 |
huelga |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Rango de temperatura de funcionamiento |
-55 ̊+85°C |
-55 ̊+85°C |
-55 ̊+85°C |
| 19 |
Rango de temperatura de almacenamiento |
-60 ~ + 120 °C |
-60 ~ + 120 °C |
60 ~ + 120 °C |
| 20 |
Fuente de alimentación |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
| 21 |
Consumo corriente |
No más de 20 mA |
No más de 20 mA |
No más de 20 mA |
| 22 |
Sensor de temperatura |
Personalizable por el usuario |
Personalizable por el usuario |
Personalizable por el usuario |
| 23 |
Dimensión |
F25.4X30 mm |
F25.4X30 mm |
F25.4X30 mm |
| 24 |
peso |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Nota:
1. El factor de escala se ajusta de acuerdo con los requisitos del usuario;
2.Sensor de temperatura: dividido en AD590, pt1000, 18B20,
3- Ciclo de ensayo: dividido en 1 mes, 3 meses, 6 meses, 12 meses, según las necesidades de los usuarios para los ensayos;
4. de acuerdo con los requisitos de instalación del usuario; Las dimensiones pueden ajustarse ligeramente de acuerdo con los requisitos del usuario,y otros requisitos de ensayo pueden realizarse de acuerdo con los requisitos del cliente.
|
|
