Medidor de caudal en línea basado en el sensor Doppler

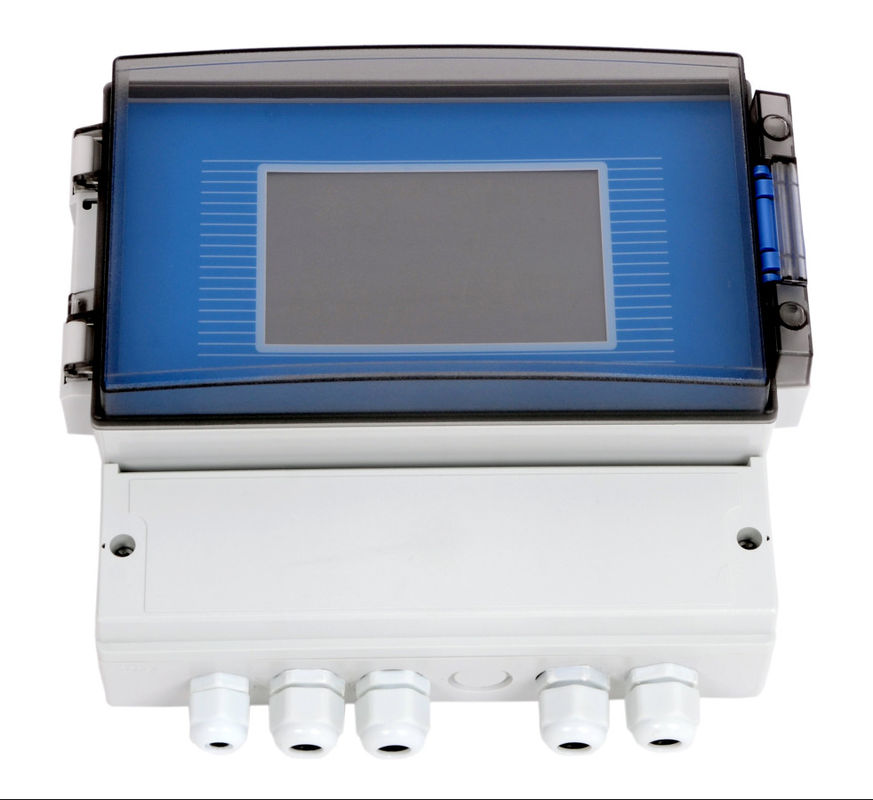

El host de visualización en línea puede conectarse a un solo o varios medidores de flujo Doppler, puede conectarse a sensores de calidad del agua, se utiliza para mostrar valores medidos, registrar datos históricos, dibujar imágenes,Parámetros establecidos, corriente de comunicación de salida, comunicación RS485 externa y control de salida de relé.

Características

(1)Mostrar en línea el caudal, la velocidad y el nivel del agua

(2)Los parámetros de calidad del agua pueden ser personalizados

(3)Alimentación de corriente alterna y continua

(4) Soporta corriente de 4 a 20 mA

(5) Conectividad de sensores multicanal

(6)Caixa estándar, montada en la pared o montada en rieles DIN35

1.Descripción de los productos

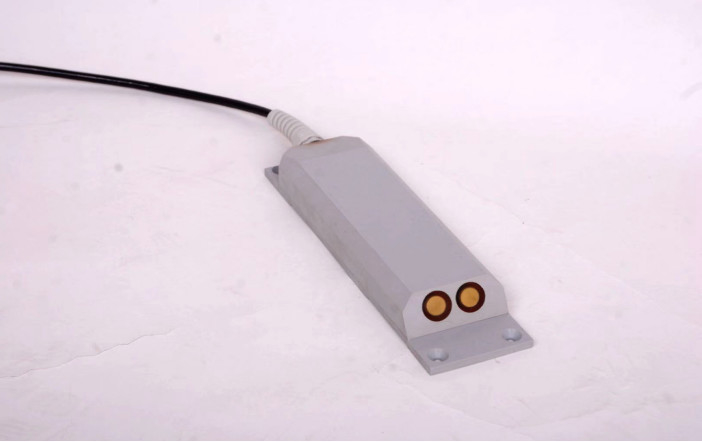

El producto mide el caudal de acuerdo con el principio del efecto Doppler ultrasónico, y puede medir el nivel del agua y la temperatura a través del sensor de presión.que puede impermeabilizar y sellar eficazmente.

◆ El protocolo de comunicación Modbus y el bus RS485 se utilizan para comunicarse con el ordenador portátil.

◆ El sensor submarino es fácil de instalar.

◆ Todos los equipos adoptan un diseño electrónico, fuente de alimentación de alto voltaje, bajo consumo de energía, sin piezas mecánicas.alta fiabilidad y fuerte antiinterferencia.

◆ Una amplia gama de aplicaciones: puede aplicarse en diversos ambientes acuáticos, desde el agua pura hasta el agua del río Amarillo.

2.PPrincipio del producto

Principio del medidor de flujo Doppler: Cuando la fuente ultrasónica y el observador realizan un movimiento relativo, la frecuencia recibida por el observador será diferente de la frecuencia de la fuente ultrasónica.Por lo tanto, las pequeñas partículas y burbujas que se mueven con el agua en relación con el transductor ultrasónico también cambiarán la frecuencia de recepción del transductor,y aumentar con el aumento de la velocidad de movimiento de la suspensión en el aguaPor lo tanto, se mide el cambio de frecuencia Doppler y se mide la velocidad de flujo del agua en el punto del medidor de corriente Doppler.Esto se multiplica por el área de la sección transversal del canal para obtener la información de flujo.

Debido a que la medición de flujo Doppler utiliza la velocidad de propagación del sonido en el agua, y la velocidad de propagación del sonido en el agua está estrechamente relacionada con la temperatura del agua,el dispositivo tiene un sensor de temperatura incorporado para la medición de la temperatura, y luego corrige la velocidad del sonido.

La medición de profundidad de nivel utiliza un sensor de presión para medir la distancia entre la posición del sensor de velocidad de flujo y el nivel del líquido.

3.Parámetro del producto

3.1 Atributos de los productos

◆ Tipos de medición: velocidad puntual, nivel del líquido, temperatura, caudal

◆ Clase de protección: IP68

◆ Método de medición: en línea

◆ Principio de medición: método acústico Doppler, método de área de velocidad

◆ Fuente de alimentación: batería, energía solar, red eléctrica

◆ Señal de salida: Modbus RS485

◆ Contenido de la señal de salida: velocidad puntual, flujo instantáneo, flujo acumulado, nivel del agua, temperatura

◆ señal de salida (alimentador externo): 4 ~ 20mA

◆ 4 ~ 20mA Contenido de la señal de salida: flujo instantáneo

◆ Requisitos de pH del líquido: pH 6~8

◆ Requisito de presión del líquido: 1 atmósfera estándar en el ambiente natural

◆ Consumo de energía de funcionamiento continuo:12V*65mA=12V*0.065A≈0.8W

3.2 Índice de medición

3.3 Especificaciones

4.ACaso de aplicación
