El producto mide el caudal de acuerdo con el principio del efecto Doppler ultrasónico, y puede medir el nivel del agua y la temperatura a través del sensor de presión.que puede impermeabilizar y sellar eficazmente.
◆ El protocolo de comunicación Modbus y el bus RS485 se utilizan para comunicarse con el ordenador portátil.
◆ El sensor submarino es fácil de instalar.
◆ Todos los equipos adoptan un diseño electrónico, fuente de alimentación de alto voltaje, bajo consumo de energía, sin piezas mecánicas.alta fiabilidad y fuerte antiinterferencia.
◆ Una amplia gama de aplicaciones: puede aplicarse en diversos ambientes acuáticos, desde el agua pura hasta el agua del río Amarillo.

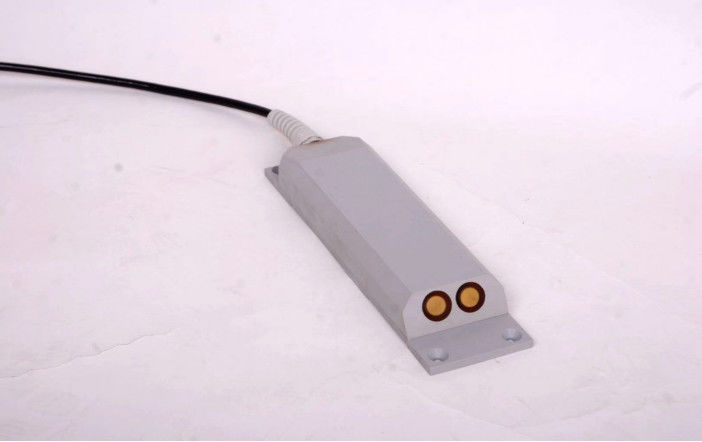

Figura 1 Sensor Doppler
Principio del medidor de flujo Doppler: Cuando la fuente ultrasónica y el observador realizan un movimiento relativo, la frecuencia recibida por el observador será diferente de la frecuencia de la fuente ultrasónica.Por lo tanto, las pequeñas partículas y burbujas que se mueven con el agua en relación con el transductor ultrasónico también cambiarán la frecuencia de recepción del transductor,y aumentar con el aumento de la velocidad de movimiento de la suspensión en el aguaPor lo tanto, se mide el cambio de frecuencia Doppler y se mide la velocidad de flujo del agua en el punto del medidor de corriente Doppler.Esto se multiplica por el área de la sección transversal del canal para obtener la información de flujo.
Debido a que la medición de flujo Doppler utiliza la velocidad de propagación del sonido en el agua, y la velocidad de propagación del sonido en el agua está estrechamente relacionada con la temperatura del agua,el dispositivo tiene un sensor de temperatura incorporado para la medición de la temperatura, y luego corrige la velocidad del sonido.
La medición de profundidad de nivel utiliza un sensor de presión para medir la distancia entre la posición del sensor de velocidad de flujo y el nivel del líquido.
◆ Tipos de medición: velocidad puntual, nivel del líquido, temperatura, caudal
◆ Clase de protección: IP68
◆ Método de medición: en línea
◆ Principio de medición: método acústico Doppler, método de área de velocidad
◆ Fuente de alimentación: batería, energía solar, red eléctrica
◆ Señal de salida: Modbus RS485
◆ Contenido de la señal de salida: velocidad puntual, flujo instantáneo, flujo acumulado, nivel del agua, temperatura
◆ señal de salida (alimentador externo): 4 ~ 20mA
◆ 4 ~ 20mA Contenido de la señal de salida: flujo instantáneo
◆ Requisitos de pH del líquido: pH 6~8
◆ Requisito de presión del líquido: 1 atmósfera estándar en el ambiente natural
◆ Consumo de energía de funcionamiento continuo:12V*65mA=12V*0.065A≈0.8W
| Variable medida | Parámetro | Precisión |
|
Rango de velocidad de flujo (m/s) |
0.021m/s ~ 6.00m/s (~ 12 m/s)Personalizable) |
±10,0% ± 1 cm/s |
|
Rango de medición de la temperatura del agua (°C) |
-10°C a 60°C | ± 1 °C |
| Rango de medición del nivel de líquido ((m) |
0.05m ~ 10m (~ 100m personalizable) |
00,5% ± 0,5 cm |
| Rango de flujo instantáneo | 1l/s~99,99m3/s | |
| flujo acumulado | 0.1m3~999999m3 |
| contenido | Parámetro | condición |
| tensión de trabajo ((V) | 7.2V ~ 24V | D.C. |
| Consumo de energía (mA) | Se aplicará el método siguiente: | Fuente de alimentación de 12 V |
| Profundidad de funcionamiento ((m) | 0.1m ~ 10m | |
|
Ciclo de actualización de datos (s) |
6 años ~ 60 años |
4.ACaso de aplicación
