Name: Transmisor de nivel de radar FMCW de 80 GHz de la serie KLD800 con antena de PTFE resistente a la corrosión y ángulo de lanzamiento de 3 ° para medición de líquidos y sólidos
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: Serie KLD800
Price: 400.00 USD
Availability: InStock

En casa > productos > transmisor llano del radar >

Transmisor de nivel de radar FMCW de 80 GHz de la serie KLD800 con antena de PTFE resistente a la corrosión y ángulo de lanzamiento de 3 ° para medición de líquidos y sólidos

Transmisor llano del radar sólido de FMCW

Transmisor llano del radar líquido resistente a la corrosión

tipo transmisor del radar 80GHz del nivel

Lugar de origen:

China

Nombre de la marca:

Kacise

Certificación:

Número de modelo:

Serie KLD800

Contacta con nosotros

Solicitar una cita

Detalles del producto

Medium:

solid, storage container, process container, strong dust application

Measuring range:

0.1m～10/20/30/60/100m

Process connection:

flange ≥ DN100

Process temperature:

-40～110℃

Process pressure:

-0.1～0.3MPa

Antenna size:

76mm lens antenna (purge optional)

Antenna material:

PTFE

Accuracy:

±5mm

Protection class:

IP67

Center frequency:

80GHz

Launch angle:

3°

Power supply:

DC24V / AC220V

Casing:

aluminum/stainless steel

Signal output:

4...20mA/HART protocol/RS485

Resaltar:

Transmisor llano del radar sólido de FMCW

Transmisor llano del radar líquido resistente a la corrosión

tipo transmisor del radar 80GHz del nivel

Condiciones de pago y envío

Cantidad de orden mínima

Precio

Negociable

Detalles de empaquetado

Cartón

Tiempo de entrega

3-8 días del trabajo

Condiciones de pago

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacidad de la fuente

1000PCS por mes

Productos relacionados

Medidor de nivel de radar de 26 GHz con rango de medición de 10-80 m y protección IP67 para la medición del nivel del tanque

Obtenga el mejor precio

Medidor de nivel del radar de antenas de cuerno de 26 GHz con medición sin contacto y alcance de 10-80 m

Obtenga el mejor precio

El video

Medidor de nivel del radar anticorrosión KLD803 PTFE con pequeño punto ciego y frecuencia de 80 GHz para una medición precisa del nivel

Obtenga el mejor precio

Medidor de nivel de radar de frecuencia estable sin contacto de 26 GHz con protección IP67 para medición de cemento de silo

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

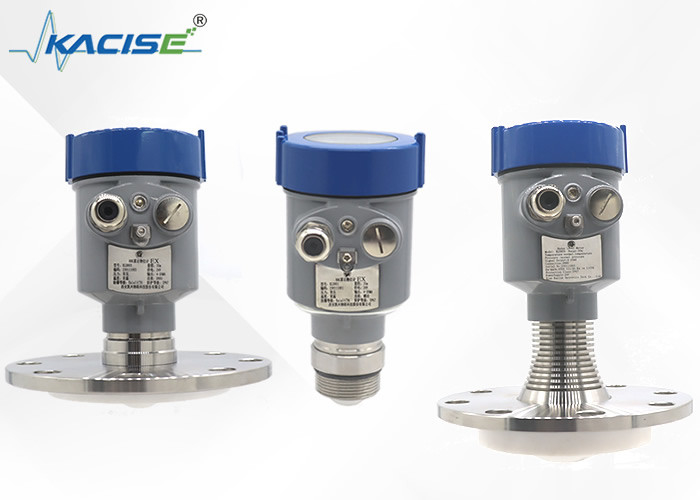

Transmisor de nivel de radar de antena de lente resistente a la corrosión sin contacto serie KLD800 FM CW 80GHz

Descripción general del producto

El transmisor de nivel por radar de onda continua (FMCW) con modulación de frecuencia de 80 GHz de la serie KLD800 representa una tecnología avanzada de medición de nivel por radar. Al operar a una frecuencia más alta, este instrumento ofrece ventajas significativas que incluyen un ángulo de emisión más pequeño, energía concentrada, señales de eco más fuertes, capacidad de penetración mejorada y precisión de medición superior.

Diseñado para un rendimiento eficaz en condiciones difíciles, mide de forma fiable medios tóxicos, sustancias corrosivas, sólidos, líquidos, entornos polvorientos y medios lodosos con una estabilidad excepcional.

Características clave

Arquitectura compacta con mayor relación señal-ruido y puntos ciegos reducidos
Resolución y precisión de medición superiores
El ángulo estrecho del haz de antena de 3° minimiza la interferencia ambiental y simplifica la instalación.
La longitud de onda más corta proporciona mejores características de reflexión en superficies sólidas, lo que elimina la necesidad de bridas universales especiales.
Estabilidad de rendimiento excepcional y larga vida útil en diversos entornos
Fuerte resistencia a la corrosión y capacidad antiinterferencias para condiciones de trabajo duras
Diseño ecológico con materiales reciclables.
Operación sin mantenimiento con alta confiabilidad en aplicaciones de vacío, nivel de líquido y nivel de material

Especificaciones técnicas

Modelo	Presupuesto
KLD801	Medio:Líquido, no corrosivo Rango de medición:0,05 m ~ 10/20/30/60/100 m Conexión de proceso:Rosca G1½A / 1½NPT / brida ≥ DN40 Temperatura del proceso:-40~80℃ Presión del proceso:-0,1~0,3MPa Tamaño de la antena:antena de lente de 32 mm Material de la antena:PTFE Exactitud:±2mm Clase de protección:IP67 Frecuencia central:80GHz Ángulo de haz:3° Fuente de alimentación:Dos hilos/DC24V, cuatro hilos/DC12~24V, cuatro hilos/AC220V Alojamiento:Aluminio/Plástico/Acero Inoxidable Salida de señal:Dos hilos /4...20mA/protocolo HART, Cuatro hilos /4...20mA/RS485 Modbus
KLD802	Medio:Líquido no corrosivo, líquido ligeramente corrosivo Rango de medición:0,1 m ~ 10/20/30/60/100 m Conexión de proceso:Brida ≥ DN80 Temperatura del proceso:-40~110℃ Presión del proceso:-0,1~1,6MPa Tamaño de la antena:antena de lente de 32 mm Material de la antena:PTFE Exactitud:±2 mm (rango inferior a 35 m), ±5 mm (rango entre 35 m y 100 m) Clase de protección:IP67 Frecuencia central:80GHz Ángulo de haz:3° Fuente de alimentación:Dos hilos/DC24V, cuatro hilos/DC12~24V, cuatro hilos/AC220V Alojamiento:Aluminio/Acero Inoxidable Salida de señal:Dos hilos /4...20mA/protocolo HART, Cuatro hilos /4...20mA/RS485 Modbus
KLD803	Medio:Líquido corrosivo fuerte, vapor, espuma. Rango de medición:0,1 m ~ 10/20/30/60/100 m Conexión de proceso:Brida ≥ DN50 Temperatura del proceso:-40~130℃ Presión del proceso:-0,1~2,5MPa Tamaño de la antena:Antena de lente de 34 mm (según tamaño de brida) Material de la antena:PTFE Exactitud:±2 mm (rango inferior a 35 m), ±5 mm (rango entre 35 m y 100 m) Clase de protección:IP67 Frecuencia central:80GHz Ángulo de haz:3° Fuente de alimentación:Dos hilos/DC24V, cuatro hilos/DC12~24V, cuatro hilos/AC220V Alojamiento:Aluminio/Acero Inoxidable Salida de señal:Dos hilos /4...20mA/protocolo HART, Cuatro hilos /4...20mA/RS485 Modbus
KLD804	Medio:Líquido corrosivo fuerte, vapor, espuma. Rango de medición:0,1 m ~ 10/20/30/60/100 m Conexión de proceso:Brida ≥ DN50 Temperatura del proceso:-40~130℃ Presión del proceso:-0,1~1,0MPa Tamaño de la antena:antena de lente de 76 mm Material de la antena:PTFE Exactitud:±2mm Clase de protección:IP67 Frecuencia central:80GHz Ángulo de haz:2° Fuente de alimentación:Dos hilos/DC24V, cuatro hilos/DC12~24V, cuatro hilos/AC220V Alojamiento:Aluminio/Plástico/Acero Inoxidable Salida de señal:Dos hilos /4...20mA/protocolo HART, Cuatro hilos /4...20mA/RS485 Modbus
KLD805	Medio:Líquido corrosivo fuerte, vapor, espuma, alta temperatura y alta presión. Rango de medición:0,1 m ~ 10/20/30/60/100 m Conexión de proceso:Brida ≥ DN80 Temperatura del proceso:-40~200℃ Presión del proceso:-0,1~2,5MPa Tamaño de la antena:Antena de lente de 76 mm (según tamaño de brida) Material de la antena:PTFE/relleno total Exactitud:±2mm Clase de protección:IP67 Frecuencia central:80GHz Ángulo de haz:3° Fuente de alimentación:Dos hilos/DC24V, cuatro hilos/DC12~24V, cuatro hilos/AC220V Alojamiento:Aluminio/Plástico/Acero Inoxidable Salida de señal:Dos hilos /4...20mA/protocolo HART, Cuatro hilos /4...20mA/RS485 Modbus

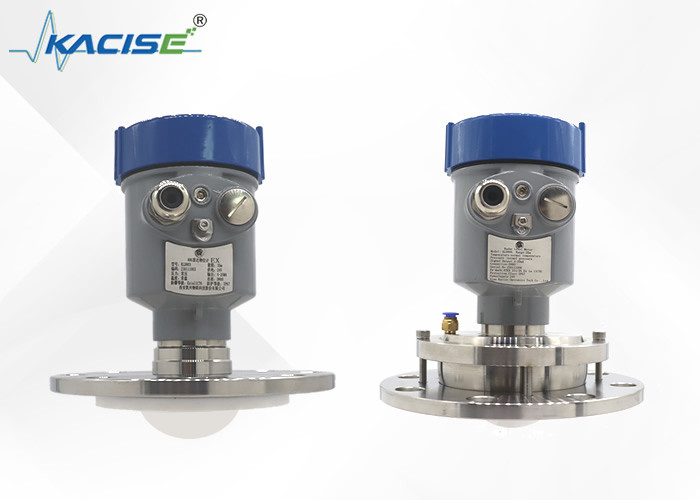

KLD806	Medio:Sólido, contenedor de almacenamiento, contenedor de proceso, aplicación de polvo fuerte Rango de medición:0,3 m ~ 10/20/30/60/100 m Conexión de proceso:Brida ≥ DN100 Temperatura del proceso:-40~110℃ Presión del proceso:-0,1~0,3MPa Tamaño de la antena:Antena de lente de 76 mm (purga opcional) Material de la antena:PTFE Exactitud:±5mm Clase de protección:IP67 Frecuencia central:80GHz Ángulo de haz:3° Fuente de alimentación:Dos hilos/DC24V, cuatro hilos/DC12~24V, cuatro hilos/AC220V Alojamiento:Aluminio/Plástico/Acero Inoxidable Salida de señal:Dos hilos /4...20mA/protocolo HART, Cuatro hilos /4...20mA/RS485 Modbus

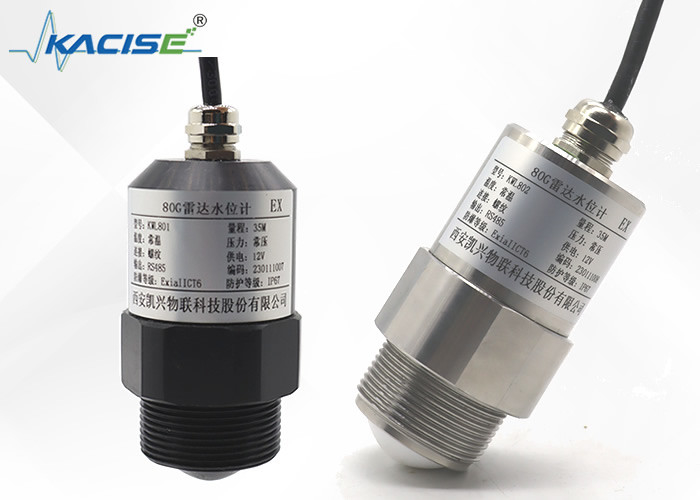

Sensor de nivel de agua KWL800

Parámetro	Especificación
Frecuencia de transmisión	76 GHz ~ 81 GHz
Rango de medición	0,1m ~ 65m
Precisión de medición	±1mm
Ángulo de haz	6°
Rango de fuente de alimentación	9~36 VCC
Método de comunicación	RS485
Temperatura de funcionamiento	-40~85℃
Material de la carcasa	PÁGINAS
Tipo de antena	Antena de lente
Cable recomendado	7*0,3mm²
Protección	IP68
Método de instalación	Soporte

Métodos de instalación

Instalación de roscas (KLD801)

Instalación de brida

Cuando utilice una instalación con brida, mantenga una distancia mínima de 200 mm entre el instrumento y la pared del tanque.

①plano de referencia
②Centro del vaso o eje de simetría.

Instalación de elevación
