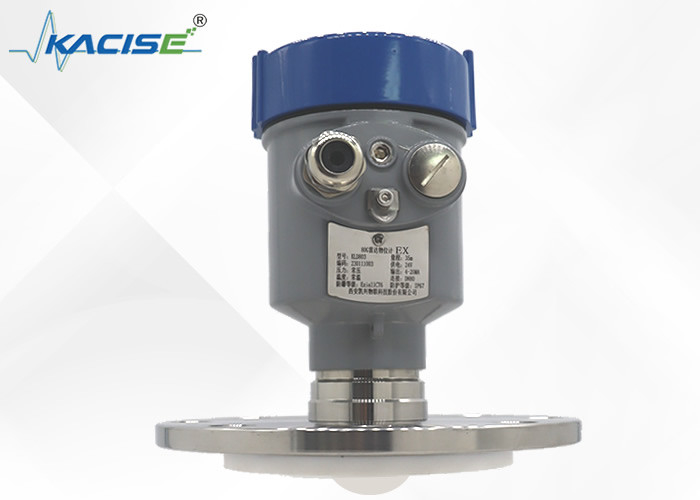

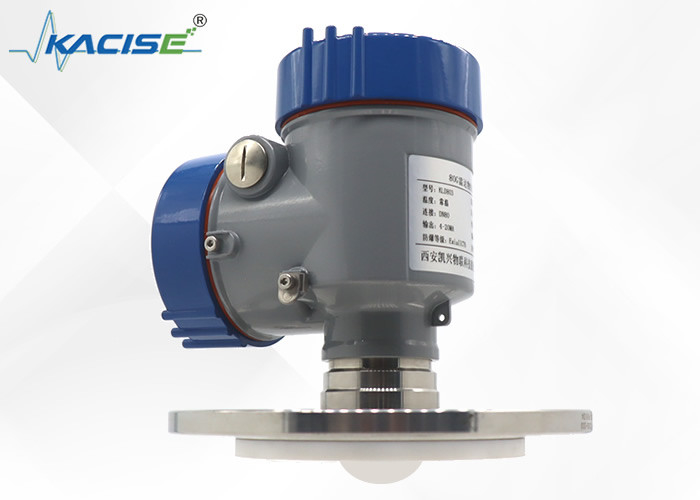

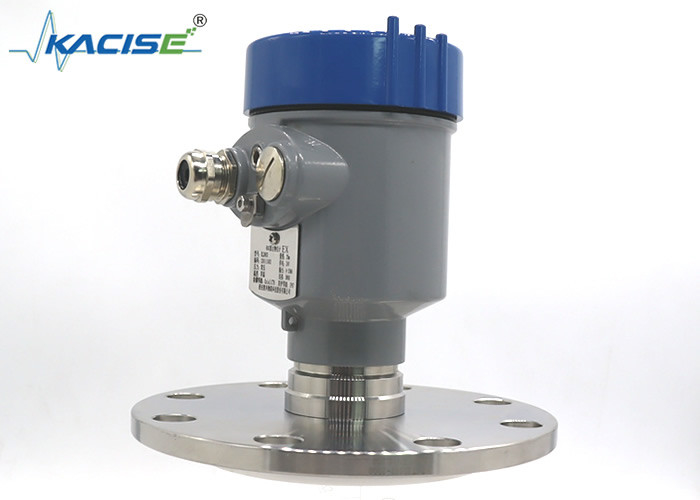

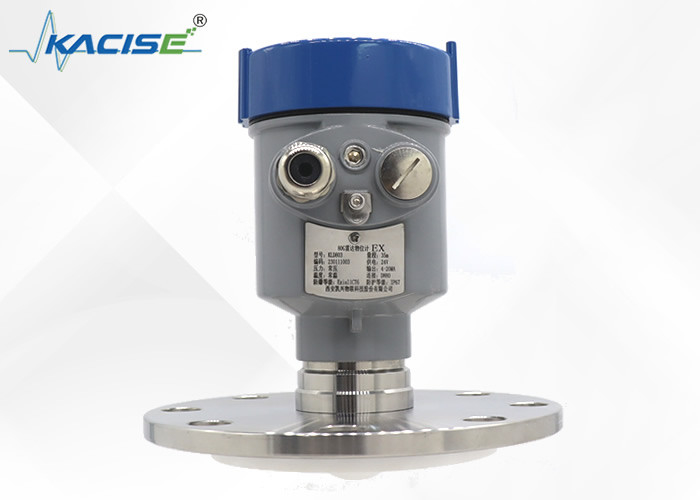

Indicador llano del radar anti de la corrosión de KLD803 PTFE con el pequeño punto ciego

Indicador llano del radar anticorrosión de KLD803 PTFE con el pequeño punto ciego

Introducción


El indicador llano del radar de la serie KLD800 es un instrumento de medida del nivel del radar de 80G FM CW con una distancia de medición más grande. La antena se optimiza más a fondo, y el nuevo microprocesador rápido puede realizar análisis de la señal y el proceso a una tarifa más alta, para poder utilizar el instrumento para la medida de sólidos ambientales tales como temperatura alta y alta presión.

Característica


1. Medida continua y exacta
Debido a las características de la medida del indicador llano del radar, no será afectado por el ambiente, y tiene una amplia gama de usos. Es medida sin contacto, no entra en contacto con la superficie del medio, y puede medir exactamente y rápidamente diversos medios. La punta de prueba es apenas afectada por temperatura, la presión, el gas, el etc.

2. Tiene la función de suprimir el eco de interferencia
Los ecos de interferencia causados por las juntas y el ruido de la alimentación o de la descarga dentro de la gama del haz del indicador llano del radar se pueden suprimir automáticamente por el control de lógica confusa interno.

3. Ahorro de la energía exacto y seguro
El indicador llano del radar puede medir bajo vacío y presión, y es exacto y seguro. Puede estar sin ningunas restricciones, aplicables a las diversas ocasiones. Las propiedades químicas y mecánicas de los materiales usados en el indicador llano del radar son muy estables, y los materiales pueden ser reciclados, que es extremadamente respetuoso del medio ambiente.

4. Ningún mantenimiento y operabilidad fuerte
Casi imperturbado, ningún contacto directo con el medio de medición, puede ser utilizado en casi toda clase de ocasiones, tales como medida del vacío, medida llana líquida o medida llana material, etc. Debido al uso de materiales avanzados, es durable a las condiciones químicas y físicas extremadamente complejas, y puede proporcionar señales llanas análogas o digitales estables exactas, operables, a largo plazo.

5. Mantenimiento fácil y operación simple
El indicador llano del radar tiene funciones de la alarma y del autoexamen de la falta. Analice la falta según el código de error incitada por el módulo de la exhibición de la operación, determine la falta a tiempo y eliminarla, haciendo el mantenimiento y la calibración más convenientes y exactos, y asegurando la operación normal del instrumento.

6. La amplia gama de usos, puede medir casi todos los medios
De la forma del cuerpo del tanque, el indicador llano del radar puede medir el nivel líquido de los tanques esféricos, de los tanques horizontales, de los tanques cilíndricos, de los tanques cilíndricos del cono, de etc.; de la función del tanque, puede medir el nivel líquido de los tanques de almacenamiento y de los tanques del almacenador intermediario. , tubos de microonda, y tubos de puente para medir el nivel líquido; del medio medido, puede medir el líquido, partículas, la mezcla, el etc.


Dimensión del producto
Unidad en el milímetro:


Método de la instalación
Instalación del reborde
 Al usar la instalación del reborde, la distancia mínima entre el instrumento y el tanque
la pared debe ser 200m m.
①avión de dato
②centro del buque o eje de la simetría


Levantamiento de la instalación



La onda de radar es una forma especial de onda electromagnética. El indicador llano del radar utiliza el funcionamiento especial de la onda electromagnética para detectar el nivel material. Las ondas electromagnéticas pueden penetrar fuentes de interferencia tales como vapor y polvo del espacio, y se reflejan fácilmente al encontrar obstáculos. Cuanto mejor es la conductividad del medio medido o cuanto del mayor es la constante dieléctrica, mejor es el efecto de la reflexión de la señal del eco.

Cuanto más alta es la frecuencia de la onda de radar, cuanto del más pequeño es el ángulo de lanzamiento, cuanto del mayor es la energía (flujo magnético o fuerza de campo) por área de unidad, cuanto del más pequeño es la atenuación de la onda, y del mejor es el efecto de la medida del indicador llano del radar.

Problemas que se deben prestar la atención en a la instalación
(1) al medir los materiales líquidos, el eje del sensor es perpendicular a la superficie del medio; al medir los materiales sólidos, el sensor se debe inclinar a cierto ángulo porque el medio sólido tiene un ángulo de la pila.
(2) evita el puerto de la alimentación para evitar reflexiones falsas.
(3) el sensor no se debe instalar en el centro del tanque arqueado (los ecos falsos recibidos por el sensor serán aumentados de otra manera), ni puede estar muy cercano instalado a la pared del tanque, y la posición de instalación debe ser el 1/2 del radio del tanque.
(4) Avoid que instala en lugares con las corrientes de Foucault fuertes. Por ejemplo: debido al revolvimiento o reacción química fuerte, etc., se recomienda para utilizar la guía de onda o el tubo de puente para la medida.
(5) si el sensor está instalado en el tubo, la antena debe resaltar del tubo. La antena de cuerno resalta por lo menos 10m m del adaptador. Las antenas de Rod asumen el control las longitudes hasta 100 o 250m m. Asuma el control el diámetro de 250m m. El método de aumentar el diámetro del tubo de comunicación se puede adoptar para reducir el eco de interferencia generado por el tubo de comunicación.
