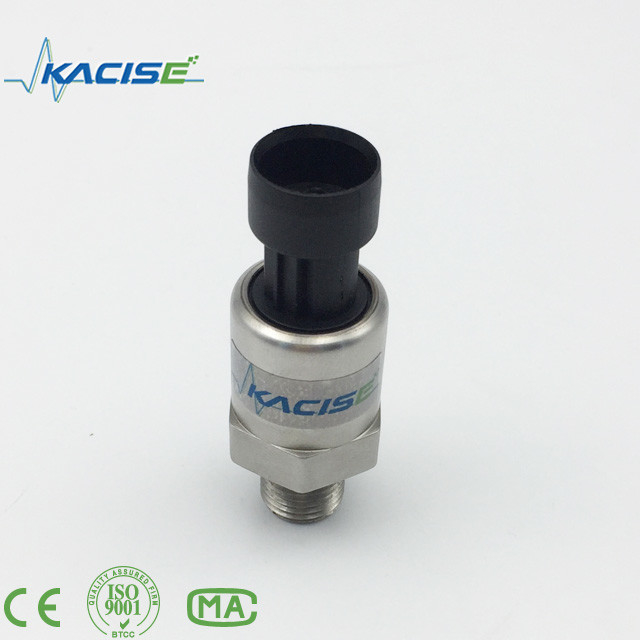

Control hidráulico Sensor de presión del compresor

Especificación.

Valor

Rango de presión

0 ~ 2 bar......600 bar

Presión de carga

1.5 veces el valor nominal de la presión (1.5X)

Presión de ruptura

3 veces el valor nominal de la presión (3X)

Precisión

Las condiciones de ensayo de los vehículos de las categorías M1 y M2 deberán ser las siguientes:

Estabilidad

Valor típico del 0,5% F.S., valor máximo: 1% F.S.

Temperatura de funcionamiento

-40°C a 100°C

Temperatura de compensación

-10°C ~ 80°C

Compatibilidad media

Todo medio cáustico compatible con 1Cr18Ni9Ti

Rendimiento eléctrico

2 sistemas de cableado

Sistema de 3 cables

Señales de salida

4 ~ 20 mA

0.5 ~ 4.5V

Fuente de alimentación

10 ~ 30 Vdc

5Vdc

10 ~ 30 Vdc

Presión de carga

(U-10)/0.02 (Ω)

>100 kΩ

El aislamiento

>Se aplicarán las siguientes medidas:

Fuerza eléctrica

500 V@60 segundos

Vibración/impacto

10 gramos/5~2000Hz, ejes X/Y/Z20g seno 11 ms

Presión duradera

2 por 10⁶el círculo de presión @25°C

Conexión eléctrica

Packard, Hirsmann, tapones de aire, cable fijo, cable a prueba de agua

Puerto de presión

G1/4, NPT1/4, 7/16-20UNF, M20×1.5, G1/2,

Tipo de presión

G.,El S

Tiempo de respuesta:10 ms

Certificado

Modo de seguridad intrínseca E, RoHS;Sección 2

EMI/EMC

El valor de las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles se calculará en función de las emisiones de CO2 de los combustibles fósiles.

GX-PT1200A corriente de salida

GX-PT1200V Salida de tensión

GX-PT1200-KX Especializado enSistema de suministro de agua de conversión de frecuencia

2 cables

3 cables

El cable

- ¿ Por qué no?

Enchufe de aire

- ¿ Por qué no?

El poder

El poder

El rojo

1

1

1

Producción

Producción

Azul/verde

2

2

2

Terreno de potencia

Negro

3

3

3

Escondido

Escondido

Amarillo
