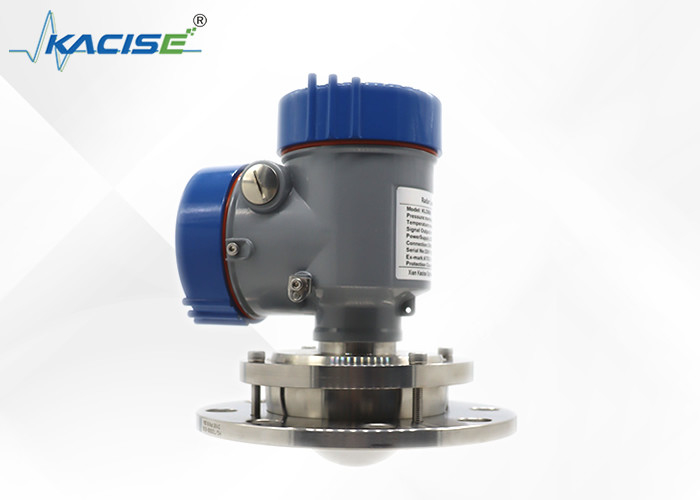

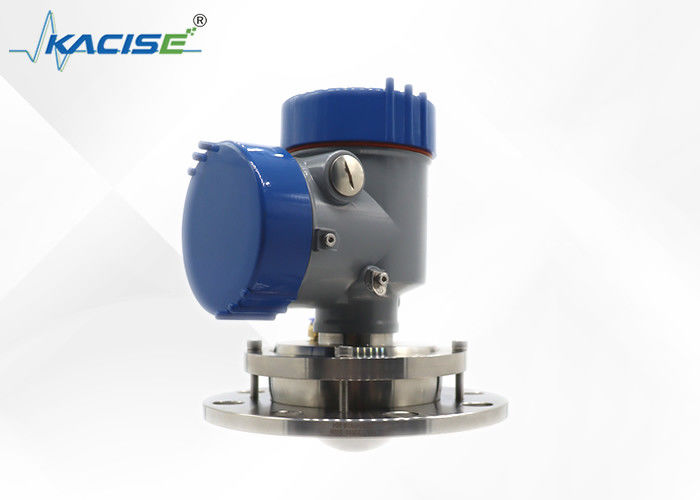

El nivel del radar de KLD806 80G calibra la antena de lente fuerte sólida del uso 76m m del polvo

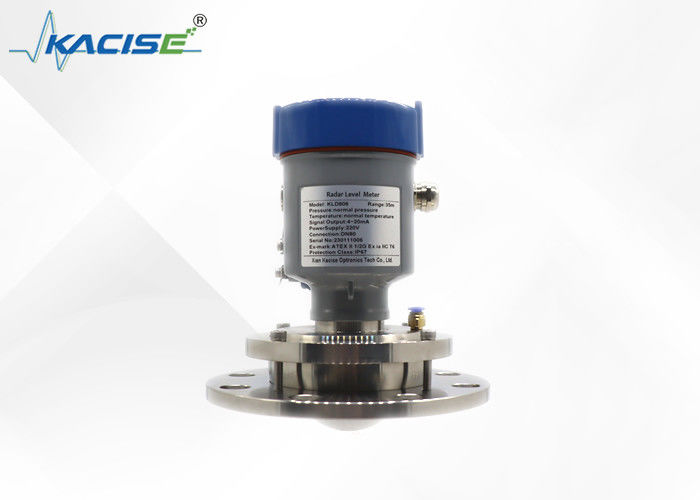

KLD806 80G Medidor de nivel de radar aplicación de polvo sólido fuerte antena de lente de 76 mm


Principio de medición

El tiempo de funcionamiento del medidor de nivel de radar de la serie LKD800 puede convertirse en una señal de nivel mediante componentes electrónicos.Un método especial de extensión del tiempo puede garantizar una medición estable y precisa en muy poco tiempoSe transmite y recibe por un sistema de antenas mediante la transmisión de pulsos de microondas extremadamente cortos con muy baja energía.El medidor de nivel de radar de la serie LKD800 puede analizar con precisión el eco del nivel del material incluso si las condiciones de trabajo son complicadas y hay falsos ecos.

Entra.

La antena recibe el pulso de microondas reflejado y lo transmite al circuito electrónico,y el microprocesador procesa la señal para identificar el eco generado por el micro pulso en la superficie del materialLa correcta identificación de la señal de eco se completa mediante un software inteligente, y la precisión puede alcanzar el nivel milimétrico.La distancia D de la superficie del material es proporcional al recorrido en el tiempo T del pulso:
D=C×T/2
donde C es la velocidad de la luz
Dado que se conoce la distancia E del depósito vacío, el nivel L es:
L=E-D

Producción

Se establece introduciendo la altura del tanque vacío E (= punto cero), la altura del tanque completo F (= escala completa) y algunos parámetros de aplicación,y los parámetros de aplicación adaptarán automáticamente el instrumento al entorno de mediciónCorresponde a una salida de 4-20 mA.
Medio de aplicación:
El medidor de nivel de radar de la serie LKD800 es adecuado para la medición continua sin contacto del nivel de líquido, lodo y material granular.Es adecuado para ocasiones con grandes cambios de temperatura y presión y la presencia de gas inerte y la volatilización.
Adopta el método de medición del pulso de microondas y puede funcionar normalmente en el rango de frecuencia industrial.y se puede instalar en varios contenedores o tuberías metálicos y no metálicos, sin daños para el cuerpo humano y el medio ambiente.




- ¿ Qué?
Características

El radar de ondas milimétricas, la precisión de medición puede alcanzar hasta ±2 mm, y la zona ciega de medición mínima es de 0,05 m.
El tamaño más pequeño de la antena satisface la medición de más condiciones de trabajo.
- Una variedad de antenas de lente, ángulos de lanzamiento más pequeños, energía más concentrada, señales de eco más fuertes y mayor fiabilidad que otros productos de radar en las mismas condiciones industriales y mineras.
- Tiene una mayor penetración y puede utilizarse normalmente en caso de adhesión y condensación.
El rango de señal dinámica es mayor y la medición de medios de baja constante dieléctrica es más estable.
- Métodos de medición múltiples, respuesta del radar en modo de medición rápida

Especificación técnica y selección de modelos


Conexión
