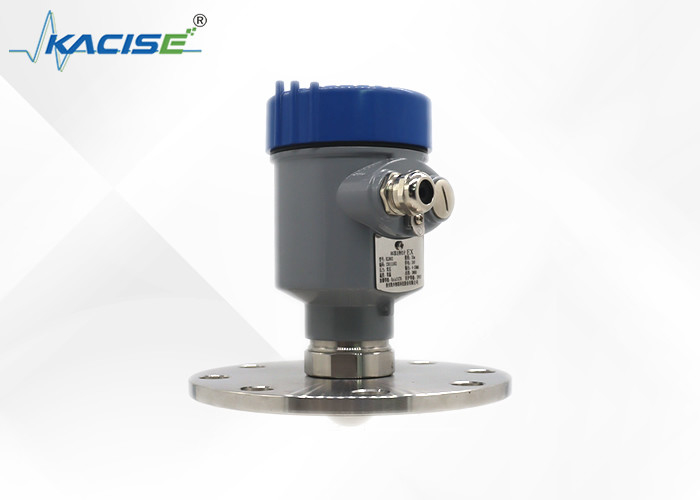

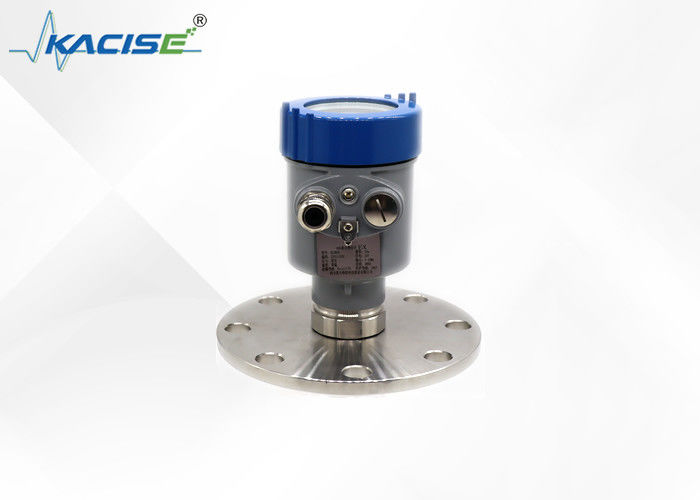

indicador llano del radar 80G para KLD802 líquido levemente corrosivo
Introducción
KLD800 el indicador llano del radar de la serie 80G adopta tecnología de frecuencia modulada de la onda continua (FMCW). La antena emite una señal de radar de alta frecuencia de FM, y la frecuencia de la señal de radar aumenta linear. La señal de radar transmitida es recibida por la misma antena después de ser reflejado por el medio medido. Al mismo tiempo, la diferencia de la frecuencia entre la frecuencia transmitida de la señal y la frecuencia recibida de la señal es proporcional a la distancia medida. La señal de diferencia recogida de la frecuencia se sujeta a Fourier rápido de transformar (FFT) para obtener el espectro del eco reflejado, y la distancia a la blanco que se medirá se calcula sobre la base de esto.
Característica
El radar de la onda de milímetro del ⚫, la exactitud de la medida puede alcanzar hasta ±2mm, y la zona ciega de la medida mínima es los 0.05m.
El ⚫ el tamaño más pequeño de la antena satisface la medida de las condiciones de trabajo.
⚫ una variedad de antenas de lente, de ángulos de lanzamiento más pequeños, de energía concentrada, de señales más fuertes del eco, y de confiabilidad más alta que otros productos del radar bajo mismas condiciones industriales y de mina.
⚫ tiene penetración más fuerte y puede ser utilizado normalmente en el caso de la adherencia y de la condensación.
El ⚫ la gama dinámica de la señal es más grande, y la medida de los medios bajos de la constante dieléctrica es más estable.
Modos múltiples de la medida del ⚫, respuesta del radar en modo rápido de la medida
|
KLD802
|
Medio: líquido anticorrosivo, líquido levemente corrosivo
Gama de medición: los 0.1m~10/20/30/60/100m
Conexión de proceso: ≥ DN80 del reborde
Temperatura de proceso: -40~110℃
Presión de proceso: -0.1~1.6MPa

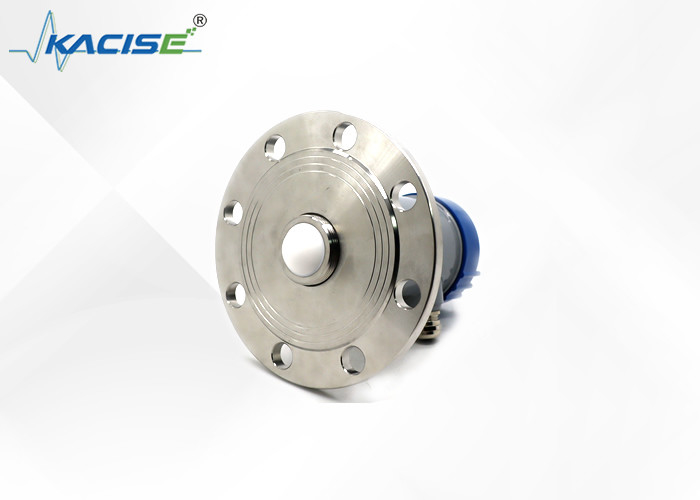

Tamaño de la antena: antena de lente de 32m m
Material de la antena: PTFE
Exactitud: ±1mm (gama debajo de los 35m)
±5mm (gama entre los 35m y el 100m)
Clase de la protección: IP67
Frecuencia central: 80GHz
Ángulo de lanzamiento: 3°
Fuente de alimentación: /DC24V de dos hilos
/DC12 de cuatro cables ~24V
/AC220V de cuatro cables
Cubierta: acero de aluminio/inoxidable
Salida de la señal: protocolo de dos hilos de /4...20mA/HART
de cuatro cables/4… 20mA/RS485 Modbus
|
Instalación
instalación 1.Flange
Al usar la instalación del reborde, la distancia mínima entre el instrumento y la pared del tanque debe ser 200m m.
①avión de dato
②centro del buque o eje de la simetría
instalación 2.Hoisting
Requisitos de la instalación
Al instalar el instrumento, evite instalarlo sobre la entrada material, e intente evitar los diversos objetos que afectan a la señal, tal como revolvimiento de las paletas, del etc.
Bajo condiciones de trabajo extremadamente complejas, el instrumento puede trabajar normalmente si no hay obstáculo en el área con un radio de los 20cm centrados en el punto de la instalación.
Diagrama de conexión de la instalación:
La altura máxima H del carrete de la instalación máxima depende del diámetro D del carrete de la instalación y del tamaño del ángulo de lanzamiento de producto.
La conexión demasiado larga de la instalación afectará al funcionamiento del radar.
Dimensiones
Dimensión que encajona
Unidad en el milímetro:
Producción:
La tecnología Co., Ltd de la óptica electrónica de Xi'an Kacise se considera un proveedor y un fabricante de la solución. Ofrecemos flexibilidad máxima y una oferta coste-optimizada para nuestros clientes del OEM.
Qué podríamos proporcionar:
La gama incluye la versión de la cáscara/el color modificado para requisitos particulares, el tipo del hilo (hilo de G-Thread/NPT), el software, impresiones, el manual y el catálogo modificados para requisitos particulares. Si usted está interesado en la instalación en su lado, el módulo del radar está disponible con seguridad.
