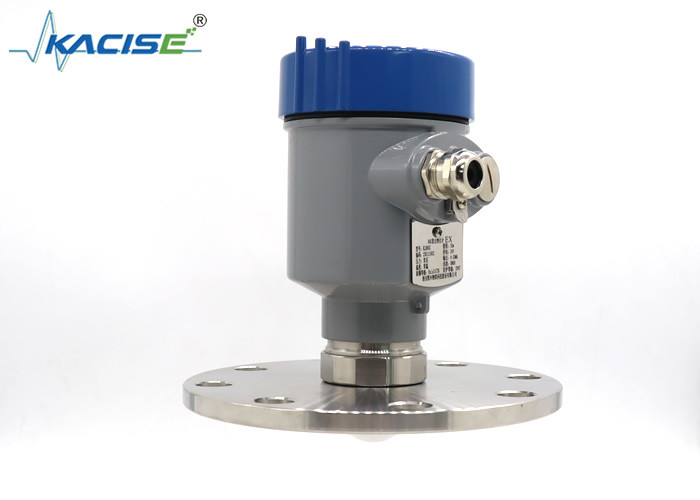

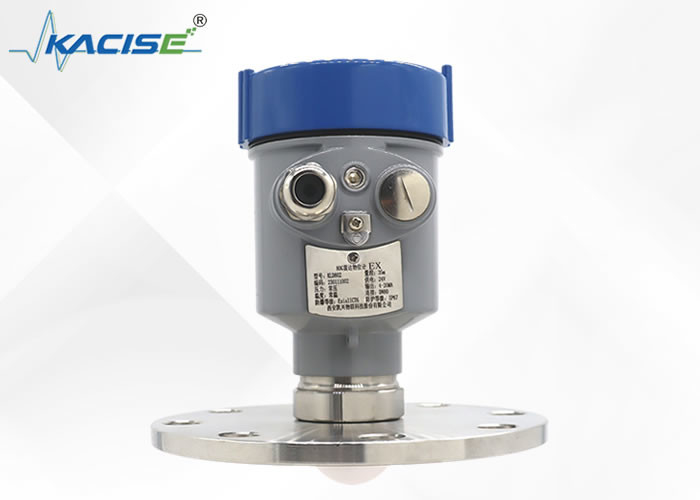

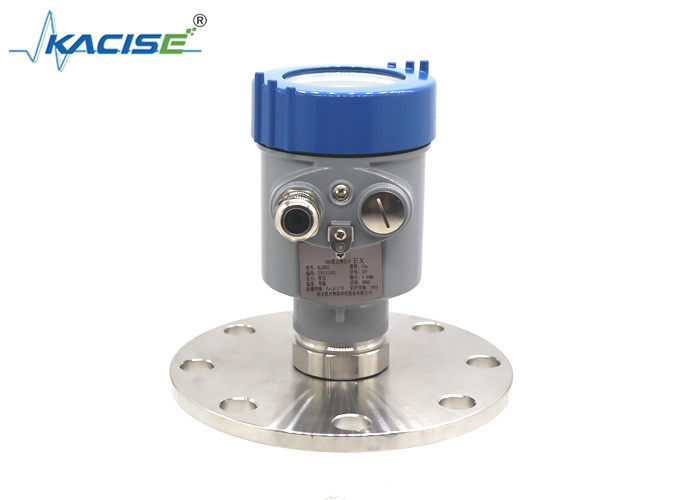

Sensor de nivel de radar KLD802 con lente PTFE sin contacto Antenna de frecuencia central de 80 GHz y precisión de ±2 mm para medición continua

El sensor de nivel de radar KLD802 es un dispositivo muy avanzado. Cuenta con una antena de lente PTFE sin contacto, que es un componente clave para su rendimiento excepcional.Este diseño de antena permite la medición continua del nivel sin necesidad de contacto físico con la sustancia medidaEs especialmente adecuado para una amplia gama de aplicaciones donde la precisión y la fiabilidad son esenciales.El sensor utiliza la tecnología de radar para emitir ondas electromagnéticas y luego analiza las señales reflejadas para determinar con precisión el nivel de líquidos o sólidosCon su construcción duradera y sus capacidades de medición precisas, puede operar eficazmente en diversos entornos industriales.proporcionar datos precisos y en tiempo real para un control eficiente de los procesos y la gestión de inventarios.

• Medición sin contacto.
  La medición no se verá afectada por cambios en las propiedades del medio o en las condiciones del proceso, como la temperatura, la presión o la intensidad del polvo.eliminación de la necesidad de llenar y vaciar los recipientes, ahorrando tiempo durante el arranque del instrumento y haciendo que el instrumento esté prácticamente libre de mantenimiento.
• Gran rango de medición y pequeña zona ciega
  El rango de medición es de 0,1 ~ 120 m, que básicamente cumple con los requisitos de medición de las condiciones de trabajo en el sitio.
• El tamaño de la antena es pequeño, el ángulo del haz es pequeño, y la capacidad de enfoque es fuerte
  Es conveniente para la instalación de radar en el sitio. Tiene una mayor capacidad antiinterferente para el entorno dentro del tanque. Por ejemplo, hay agitación, bobinas de calentamiento, deflectores, etc.en el tanque o el efecto de medición en la tubería recta sigue siendo bueno.
• Alta precisión
  La precisión puede alcanzar ±2 mm, lo que puede satisfacer plenamente los requisitos de precisión de las condiciones de trabajo de campo sin medición.
• La longitud de onda de la señal es corta
  Es mejor para la medición del nivel de polvo, partículas, etc.

Unidad en mm:

Instalación de las bridas

Cuando se utilice una instalación de brida, la distancia mínima entre el instrumento y la pared del tanque debe ser de 200 mm.

1 plano de referencia
2 centro del recipiente o eje de simetría

Instalación de elevación

Los sensores de nivel de radar pueden medir líquidos, lodos y sólidos. Los sensores de nivel de radar tienen resistencia a la presión y la temperatura y no se verán afectados por el medio de medición durante la medición,y tiene una alta precisión de mediciónEn cuanto a la instalación, si se puede utilizar e instalar correctamente, tendrá un buen efecto de medición y garantizará datos precisos.

Para la instalación del sensor de nivel de radar, debemos prestar atención a dos puntos:
Una es garantizar el nivel vertical de material incidente después de apuntar al nivel de material objetivo, y la otra es evitar falsos ecos.

1. El medidor de nivel de radar debe instalarse a una distancia de al menos 20 cm de la pared del contenedor, preferiblemente aproximadamente 1/6 del diámetro del contenedor.No instale el medidor de nivel de radar por encima de la tubería de entrada de agua y en el centro del recipiente, de lo contrario habrá muchos falsos ecos, lo que interferirá con la recepción normal de la señal.
2. Si el medidor de nivel de radar no puede mantener una distancia adecuada de la pared del contenedor debido al diámetro relativamente pequeño del contenedor u otras razones,Los ecos falsos aparecerán en la pared del contenedor y el medidor de nivel del radar cuando la distancia sea pequeña, por lo que la depuración Es necesario almacenar falsos ecos con el fin de evitar errores en el futuro.
3. Si el contenedor de instalación es cóncavo o cónico, debe prestar atención a la instalación.el haz de radar del medidor de nivel del radar alcanza el punto más bajo del fondo del tanqueSi el nivel de líquido es inferior a este punto, no se puede medir.
