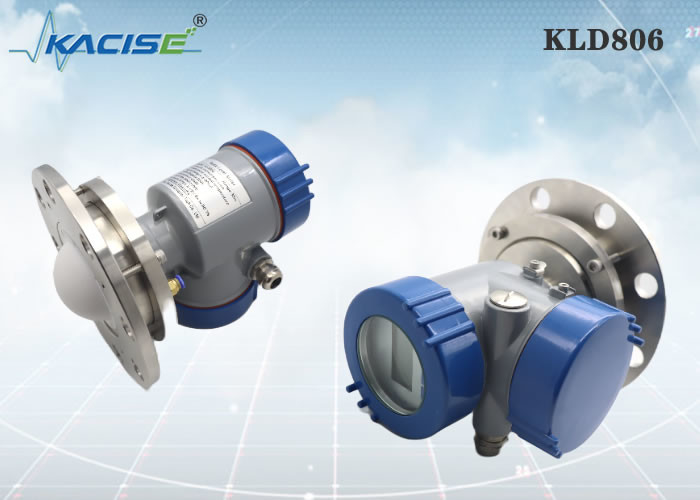

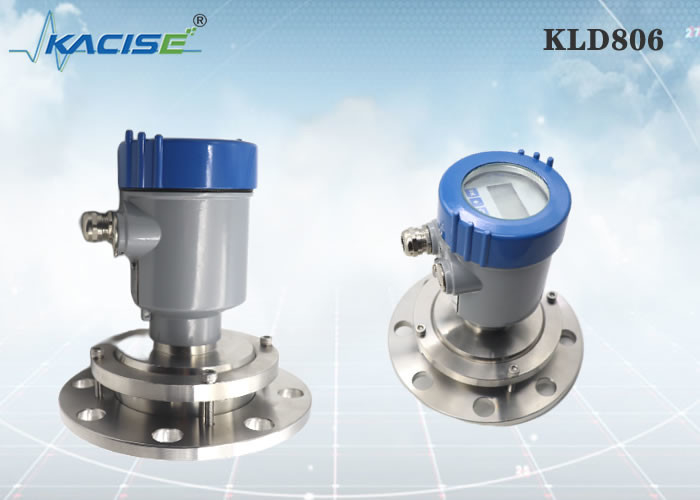

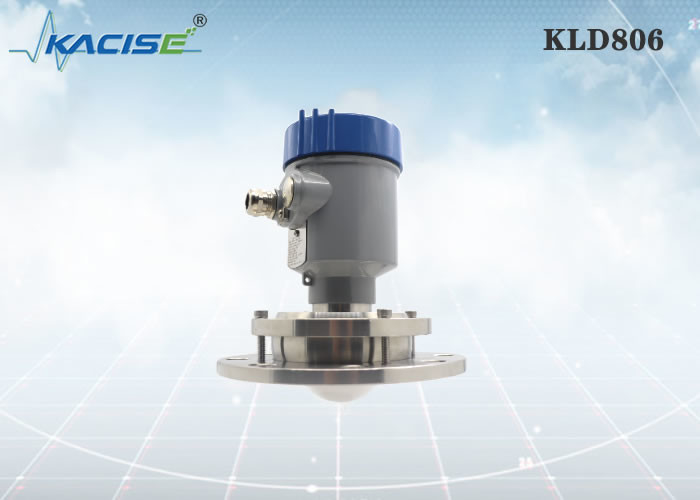

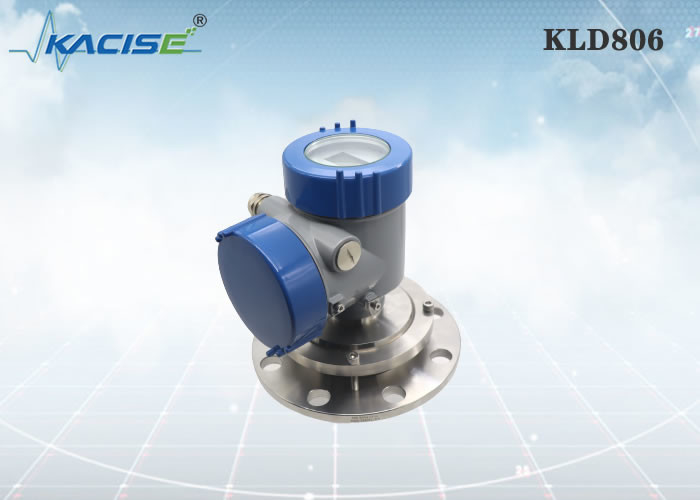

Sensor de nivel de radar KLD806 de 80 GHz con antena de PTFE y protección IP67 para tanques sólidos y líquidos

La medición del nivel por radar del silo utiliza un generador de impulsos y un sensor de llenado del depósito de granos para determinar el nivel de sólidos presentes en el silo. El pulso se transmite a través de un cable o varilla de contacto y luego regresa cuando encuentra el cambio en el dieléctrico marcado por el paso del aire al grano.

1. Mida el nivel de partículas sólidas, tanque de líquido químico, tanque de aceite y contenedores de proceso.
2. El medidor de nivel de radar funciona según ondas electromagnéticas. Por lo tanto, podría tener un rango de medida máximo de 120 m.
3. En comparación con otros tipos de medidores de nivel, el medidor de nivel por radar 80G puede medir diferentes tipos de aceite, líquidos químicos, polvo sólido y muchos otros medios.
4. El medidor de nivel de radar de 80G podría funcionar en condiciones de trabajo difíciles. No se verá afectado por la temperatura, la presión y la humedad. Con la bocina de PTFE, incluso podría funcionar en condiciones corrosivas, como líquidos ácidos.
5. El cliente también puede elegir diferentes métodos de conexión, como brida, rosca y soporte.

KLD806

Medio: sólido, contenedor de almacenamiento, contenedor de proceso, fuerte aplicación de polvo Rango de medición: 0,3 m ~ 10/20/30/60/100 m Conexión a proceso: brida ≥ DN100 Temperatura del proceso: -40~110℃ Presión de proceso: -0,1~0,3MPa Tamaño de la antena: antena con lente de 76 mm (purga opcional) Material de la antena: PTFE Precisión: ±5 mm Clase de protección: IP67 Frecuencia central: 80GHz Ángulo de lanzamiento: 3° Fuente de alimentación: dos cables/DC24V cuatro hilos /DC12~24V cuatro hilos/AC220V Carcasa: aluminio/plástico/acero inoxidable Salida de señal: dos hilos /4...20mA/protocolo HART cuatro hilos 4...20mA/ RS485 Modbus

Cuando se utiliza una instalación con brida, la distancia mínima entre el instrumento y la pared del tanque debe ser de 200 mm.

① plano de referencia

② centro del vaso o eje de simetría

Al instalar el instrumento, evite instalarlo encima de la entrada de material y trate de evitar diversos objetos que afecten la señal, como paletas agitadoras, etc.

En condiciones de trabajo extremadamente complejas, el instrumento puede funcionar normalmente si no hay ningún obstáculo en el área con un radio de 20 cm centrado en el punto de instalación.

La altura máxima del carrete de instalación H max depende del diámetro del carrete de instalación D y del tamaño del ángulo de lanzamiento del producto.

Una conexión de instalación demasiado larga afectará el rendimiento del radar.

Unidad en mm:

Xi'an Kacise Optronics Tech Co., Ltd se considera un proveedor y fabricante de soluciones. Ofrecemos la máxima flexibilidad y una oferta con costes optimizados para nuestros clientes OEM.

• La gama incluye versión/color de carcasa personalizados, tipo de rosca (rosca G/rosca NPT), software personalizado, impresiones, manual y catálogo.
• Si está interesado en instalarlo a su lado, el módulo de radar seguramente está disponible.
