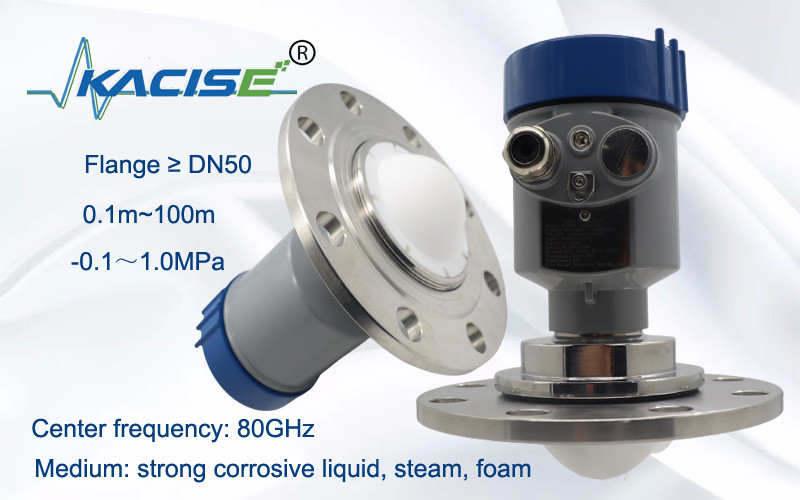

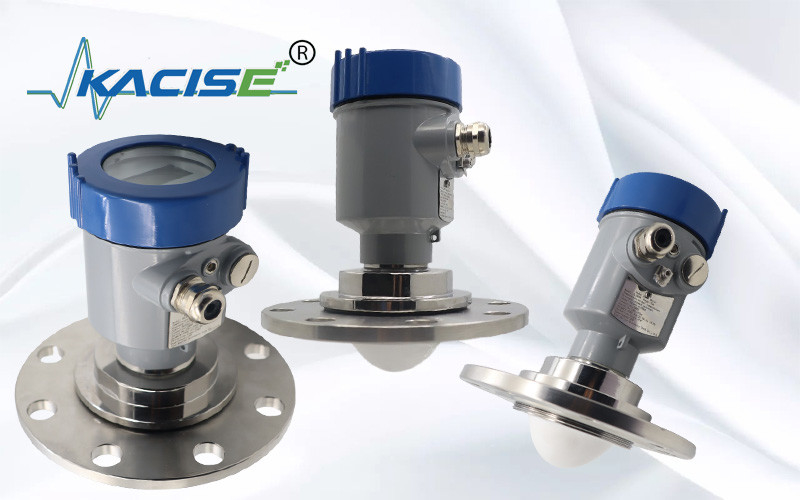

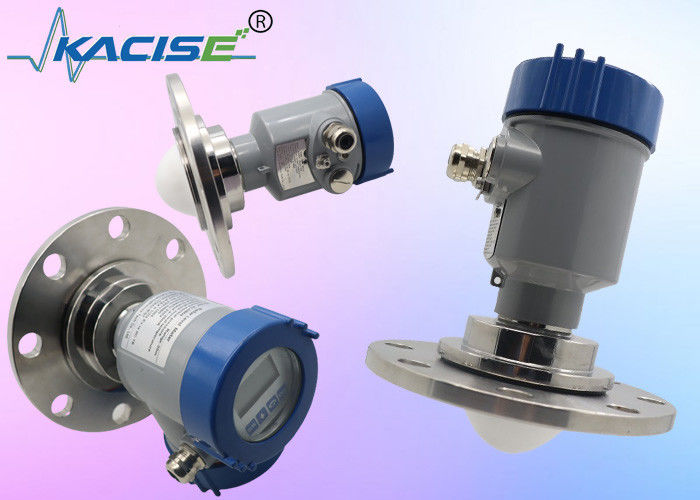

Transmisor de nivel de radar FMCW OEM de 60 m con frecuencia de 80 GHz y Exia IIC T6 Ga/Exd ia IIC T6 Gb a prueba de explosión para tanque de agua

El transmisor de nivel por radar FMCW de 60 m OEM, también conocido como medidor de nivel por radar, es una excelente solución para medir el nivel de tanques de agua. Utiliza tecnología de onda continua de frecuencia modulada (FMCW), que permite una detección altamente precisa y confiable de los niveles de agua. Con un rango de medición máximo de 60 metros, puede manejar tanques de agua de varios tamaños. Este dispositivo está diseñado con funciones avanzadas y una construcción duradera para soportar diferentes condiciones ambientales. Ofrece un rendimiento estable, asegurando un control preciso y continuo del nivel del agua. Su fácil instalación e integración lo convierten en una opción popular entre los fabricantes que requieren un transmisor de nivel por radar eficiente y personalizado para aplicaciones de tanques de agua.

La antena del radar transmite un pulso de microondas estrecho que se reflejará cuando llegue a la superficie del medio probado y luego será recibido nuevamente por el sistema de antena. Las señales se transmitirán al circuito eléctrico y luego se convertirán en señales de nivel. Como la velocidad de transmisión de las microondas es tan rápida, el tiempo utilizado para la transmisión de las microondas a la superficie del medio probado y luego reflejado es casi 0.

• Radar de onda milimétrica, la precisión de la medición puede alcanzar hasta ±2 mm y la zona ciega de medición mínima es de 0,05 m.
• El tamaño de antena más pequeño satisface la medición de más condiciones de trabajo.
• Una variedad de antenas de lentes, ángulos de lanzamiento más pequeños, energía más concentrada, señales de eco más fuertes y mayor confiabilidad que otros productos de radar en las mismas condiciones industriales y mineras.
• Tiene una penetración más fuerte y se puede utilizar normalmente en caso de adherencia y condensación.
• El rango de señal dinámica es mayor y la medición de medios con baja constante dieléctrica es más estable.
• Múltiples modos de medición, respuesta del radar en modo de medición rápida

Al instalar el instrumento, evite instalarlo encima de la entrada de material y trate de evitar diversos objetos que afecten la señal, como paletas agitadoras, etc.

Fuente de alimentación
(4~20) mA/HART (2 cables)
La fuente de alimentación y la señal de corriente de salida comparten un cable blindado de dos núcleos. Consulte los datos técnicos para conocer el rango de voltaje de suministro específico.
(4~20) mA(4 hilos/6 hilos)
La fuente de alimentación debe alimentarse por separado y se utiliza un cable blindado de cuatro núcleos para la fuente de alimentación y la señal de corriente (la señal de corriente y la interfaz RS485 se pueden emitir al mismo tiempo, y se requiere un cable blindado de seis núcleos para la salida simultánea).
RS485/Modbus
La fuente de alimentación debe alimentarse por separado y se utiliza un cable blindado de cuatro núcleos para la fuente de alimentación y la señal digital. (La señal actual y la interfaz RS485 se pueden emitir al mismo tiempo, y se requiere un cable blindado de seis núcleos para la salida simultánea).

¡Observe los requisitos de las normas locales de instalación eléctrica! Siga las regulaciones locales para la salud y seguridad del personal. Todas las operaciones en los componentes eléctricos del instrumento deben ser realizadas por profesionales que hayan recibido capacitación formal. Verifique la placa de identificación del instrumento para asegurarse de que las especificaciones del producto cumplan con sus requisitos. Asegúrese de que el voltaje de la fuente de alimentación sea consistente con los requisitos de la placa de identificación del instrumento.

Este instrumento cumple totalmente con los requisitos de la clase de protección IP66/67; asegúrese de que el cabezal de sellado del cable sea impermeable. Como se muestra a continuación:

Cómo garantizar que la instalación cumpla con los requisitos de IP67:

• Asegúrese de que el cabezal de sellado no esté dañado.
• Asegúrese de que el cable no esté dañado.
• Asegúrese de que los cables utilizados cumplan con los requisitos de la normativa de conexión eléctrica.
• Antes de ingresar a la interfaz eléctrica, doble el cable hacia abajo para asegurarse de que el agua no fluya hacia la carcasa, consulte ①
• Apriete el prensaestopas, consulte ②
• Conecte la interfaz eléctrica no utilizada con un enchufe ciego, consulte ③

Ángulo de haz
El ángulo del haz es el ángulo del haz en el que la densidad de energía de la onda del radar alcanza la mitad de su valor máximo (3 dB de ancho). Las microondas emiten señales fuera del alcance del haz y pueden reflejarse en objetos que interfieren.

Cuanto mayor sea el tamaño de la antena y menor el ángulo del haz α, menos ecos de interferencia se generarán.
Para obtener mediciones más precisas, evite instalar dispositivos internos (como interruptores de límite, sensores de temperatura, bases, anillos de vacío, bobinas calefactoras, deflectores, etc.) dentro del alcance del haz de señal.
