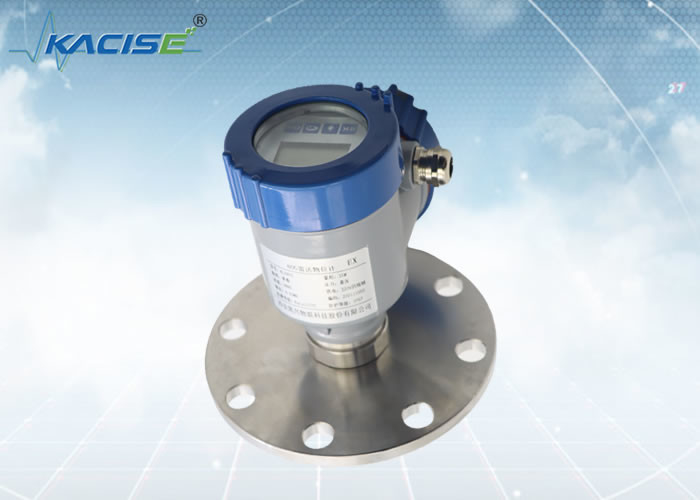

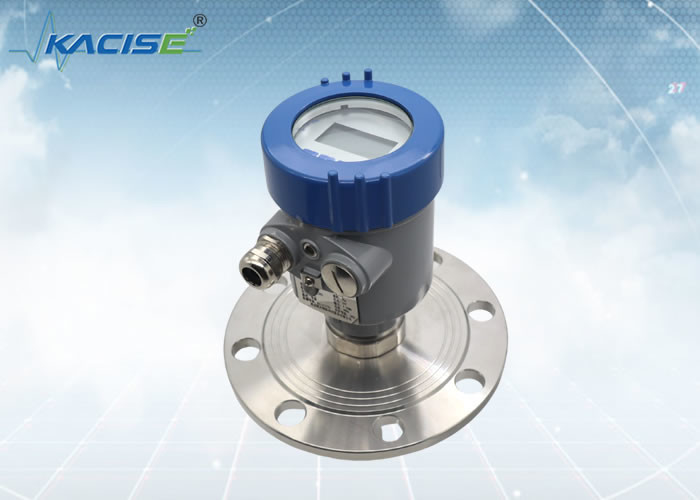

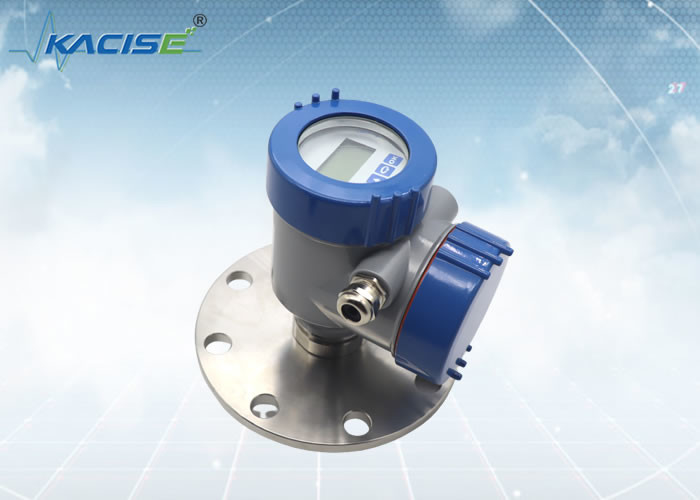

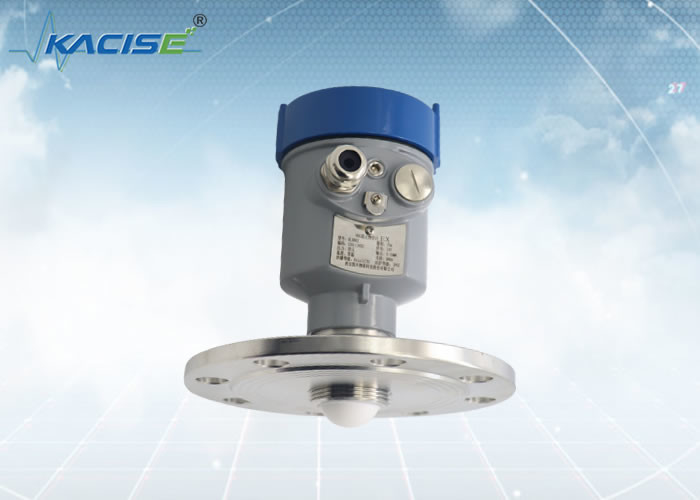

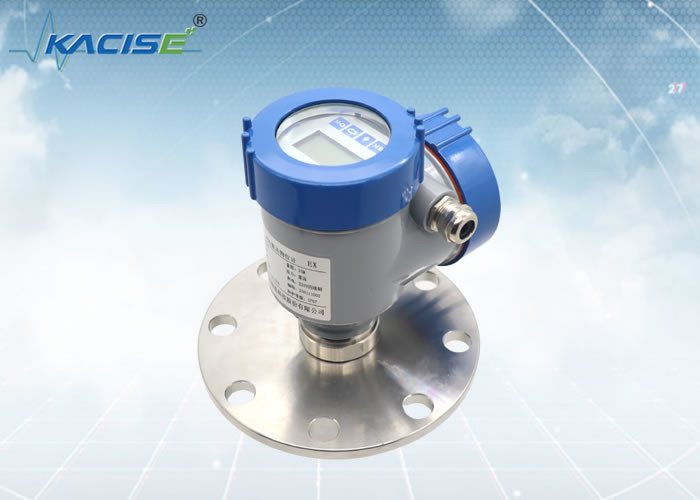

KLD802 Antenna PTFE Sensor de nivel de radar de 80 GHz con ángulo de haz de 3° para una medición precisa de líquidos

Nivel en el foco
KLD802 funciona con una frecuencia de transmisión de 80 GHz. Con una antena de 80 mm, esto da como resultado un ángulo de haz de sólo 3°. El sensor de radar sólo recibe reflejos claros y definitivos de la superficie del producto. Esto hace que la medición sea más precisa y confiable.

Los sensores de radar anteriores requerían conexiones a proceso con un tamaño mínimo de 1½" para lograr una adecuada focalización de la señal. Por esta razón, era prácticamente imposible utilizar sensores de radar en contenedores muy pequeños con sus casquillos de montaje típicamente pequeños. KLD802 opera con una frecuencia de transmisión de 80 GHz. Esto corresponde a un factor de 3 en comparación con las tecnologías utilizadas hasta ahora. Por esta razón, el sistema de antena y la conexión a proceso pueden tener dimensiones correspondientemente más pequeñas.

• Medición sin contacto con principio de funcionamiento FMCW;
• El ángulo del haz es pequeño y es más fácil para el instrumento evitar la interferencia de un posible obstáculo;
• El tamaño de la antena del radar es pequeño y fácil de instalar; la zona muerta superior es más pequeña, es más adecuada para el monitoreo del agua del río;

Cuando se utiliza una instalación con brida, la distancia mínima entre el instrumento y la pared del tanque debe ser de 200 mm.

① plano de referencia

② centro del vaso o eje de simetría

Al instalar el instrumento, evite instalarlo encima de la entrada de material y trate de evitar diversos objetos que afecten la señal, como paletas agitadoras, etc.

En condiciones de trabajo extremadamente complejas, el instrumento puede funcionar normalmente si no hay ningún obstáculo en el área con un radio de 20 cm centrado en el punto de instalación.

La altura máxima del carrete de instalación H max depende del diámetro del carrete de instalación D y del tamaño del ángulo de lanzamiento del producto.

Una conexión de instalación demasiado larga afectará el rendimiento del radar.

Xi'an Kacise Optronics Tech Co., Ltd se considera un proveedor y fabricante de soluciones. Ofrecemos la máxima flexibilidad y una oferta con costes optimizados para nuestros clientes OEM.
Lo que podríamos ofrecer:
La gama incluye versión/color de carcasa personalizados, tipo de rosca (rosca G/rosca NPT), software personalizado, impresiones, manual y catálogo. Si está interesado en instalarlo a su lado, el módulo de radar seguramente está disponible.
