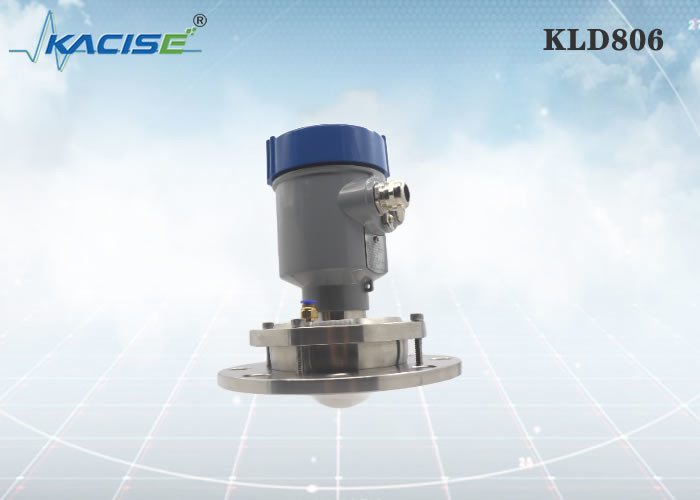

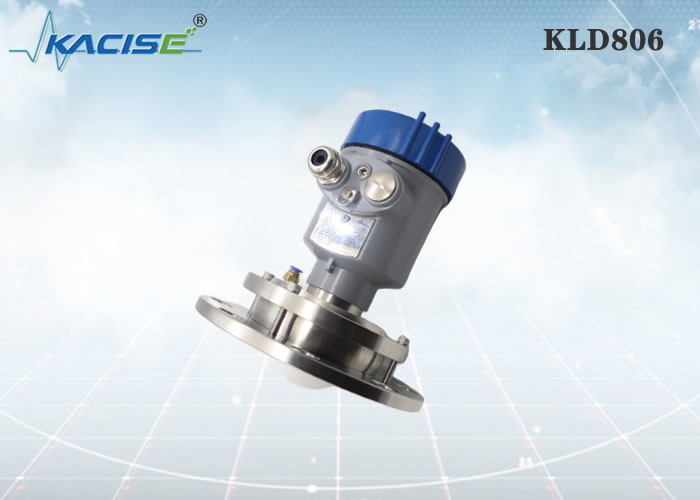

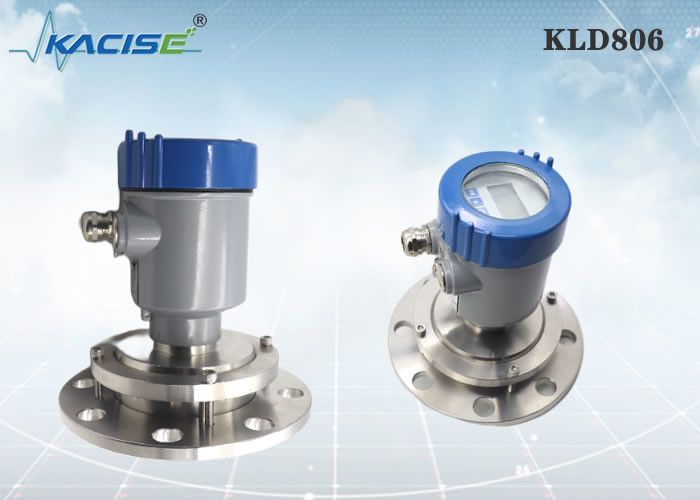

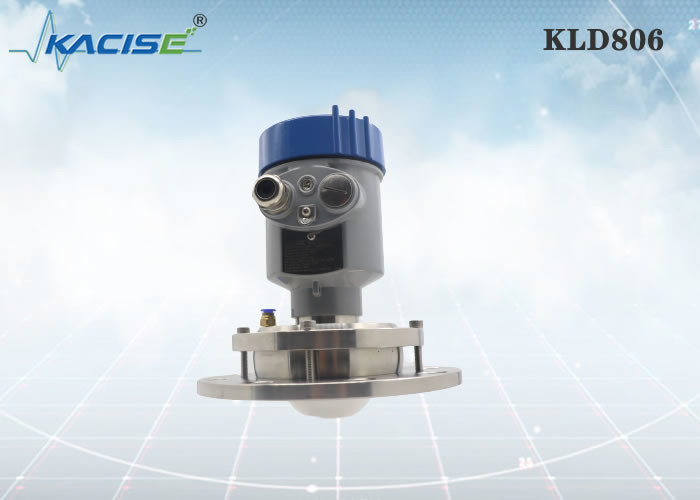

Name: Rs485 sensor de nivel de radar de salida de silo con material de antena PTFE
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD806
Price: 1,000.00 USD
Availability: InStock

En casa > productos > Medidor de nivel de líquido >

Rs485 sensor de nivel de radar de salida de silo con material de antena PTFE

Sensor llano del radar de Silo

Sensor llano del radar Rs485

Shell Radar Level Transmitter modificada para requisitos particulares

Lugar de origen:

China

Nombre de la marca:

KACISE

Certificación:

Número de modelo:

KLD806

Contacta con nosotros

Solicitar una cita

Rs485 sensor de nivel de radar de salida de silo con material de antena PTFE

Detalles del producto

Medium:

solid, storage container, process container, strong dust application

Measuring range:

0.3m~10/20/30/60/100m

Process connection:

flange ≥ DN100

Process temperature:

-40～110℃

Presión de proceso:

-0.1~0.3MPa

Antenna size:

76mm lens antenna (purge optional)

Antenna material:

PTFE

Precisión:

±5mm

Clase de protección:

Protección IP67

Frecuencia central:

80GHz

Ángulo de lanzamiento:

3°

Fuente de alimentación:

DC24V/DC12~24V /AC220V

Cubierta:

acero de aluminio/plástico/inoxidable

Salida de la señal:

4… 20mA/HART protocol/RS485 Modbus

Resaltar:

Sensor llano del radar de Silo

Sensor llano del radar Rs485

Shell Radar Level Transmitter modificada para requisitos particulares

Condiciones de pago y envío

Cantidad de orden mínima

1 piezas

Detalles de empaquetado

Cada unidad tiene una caja individual y todas las cajas están envasadas en paquetes estándar o solic

Delivery Time

5-8 work days

Condiciones de pago

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacidad de la fuente

1000 piezas por semana negociables

Productos relacionados

El video

Controlador de pantalla de la serie KDI que admite comunicación entre varias máquinas

Obtenga el mejor precio

El video

Controlador de pantalla de la serie KDI con interfaz abierta de configuración de parámetros internos de alta precisión y resolución de 0,1

Obtenga el mejor precio

El video

Controlador de pantalla de medición de serie KDI preciso con conmutación de entrada de índices múltiples y compensación de temperatura

Obtenga el mejor precio

El video

Control de pantalla de columna de luz de la serie KDI con medición digital y analógica

Obtenga el mejor precio

Contacta con nosotros

86--17719566736

Contacta ahora

Descripción del producto

Sensor de nivel del radar FM KLD806 80G

Introducción

Los productos de radar de onda continua de 76-81GHz FM admiten aplicaciones de cuatro y dos cables.Debido a su frecuencia de trabajo más alta y longitud de onda más corta, es particularmente adecuado para aplicaciones sólidas.El modo de trabajo de transmisión y recepción de ondas electromagnéticas a través de la lente tiene ventajas únicas en ambientes de alto polvo y altas temperaturas (+110 °C)El instrumento se fijará con una brida o un hilo para que la instalación sea conveniente y fácil.

Características

Alta frecuencia 80GHz, más enfoque
Un tipo de antena de PTFE, sin cable, barra o estructura de caída.
Apto para aplicaciones largas/altas/estrechas
No afectado por cambios de temperatura, polvo o vapores
Apoyar el servicio OEM de pequeños lotes- ¿ Qué?

KLD806
Rs485 sensor de nivel de radar de salida de silo con material de antena PTFE 0

Medio: sólido, contenedor de almacenamiento, contenedor de proceso,
aplicación de polvo fuerte
Rango de medición: 0,3 m~10/20/30/60/100 m
Conexión de proceso: brida ≥ DN100
Temperatura del proceso: -40 ∼110°C
Presión de proceso: -0,1 ∼0,3 MPa
Tamaño de la antena: antena de lente de 76 mm (purga opcional)
Material de las antenas: PTFE
Precisión: ± 5 mm
Clase de protección: IP67
Frecuencia central: 80 GHz
Ángulo de lanzamiento: 3°
Fuente de alimentación: de dos cables /DC24V
Cuatro cables /DC12~24V
Cuatro cables /AC220V
Encasillado: aluminio/plástico/acero inoxidable
Salida de señal: dos cables /4...20mA/protocolo HART
Cuatro cables 4...20mA/ RS485 Modbus

Las dimensiones

Instalación

1Instalación de las bridas

Cuando se utilice una instalación de brida, la distancia mínima entre el instrumento y la pared del tanque debe ser de 200 mm.

① el plano de referencia

② centro del recipiente o eje de simetría

2Instalaciones de elevación

Requisitos de instalación

Al instalar el instrumento, evite instalarlo por encima de la entrada del material y trate de evitar varios objetos que afecten la señal, como remezclar paletas, etc.
Rs485 sensor de nivel de radar de salida de silo con material de antena PTFE 7

En condiciones de trabajo extremadamente complejas, el instrumento puede funcionar normalmente si no hay ningún obstáculo en el área con un radio de 20 cm centrado en el punto de instalación.

Rs485 sensor de nivel de radar de salida de silo con material de antena PTFE 10
Diagrama de conexión de la instalación:
La altura máxima del carrete de instalación H max depende del diámetro del carrete de instalación D y del tamaño del ángulo de lanzamiento del producto.
Una conexión de instalación demasiado larga afectará el rendimiento del radar.

Rs485 sensor de nivel de radar de salida de silo con material de antena PTFE 11

Las dimensiones
Dimensión de la carcasa
Unidad en mm:
Rs485 sensor de nivel de radar de salida de silo con material de antena PTFE 12

Producción:

Xi'an Kacise Optronics Tech Co., Ltd. se considera un proveedor y fabricante de soluciones. Ofrecemos la máxima flexibilidad y una oferta optimizada de costos para nuestros clientes OEM.
Lo que podríamos ofrecer:
La gama incluye versión de shell personalizada / color, tipo de hilo ((G-Thread / NPT Thread), Software personalizado, impresiones, manual y catálogo.El módulo de radar está disponible..
