| Lugar de origen: | China |
| Nombre de la marca: | Kacise |
| Número de modelo: | KLD806 |
| Cantidad de orden mínima: | 1 |
|---|---|
| Detalles de empaquetado: | Cartón |
| Tiempo de entrega: | 5-8 días del trabajo |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100+ |
| Medio: | sólido, contenedor de almacenamiento, envase de proceso, uso fuerte del polvo | Gama de medición: | los 0.3m~10/20/30/60/100m |
|---|---|---|---|
| Conexión de proceso: | ≥ DN100 del reborde | Temperatura de proceso: | -40~110℃ |
| Presión de proceso: | -0.1~0.3MPa | Tamaño de la antena: | antena de lente de 76m m (purgación opcional) |
| Material de la antena: | PTFE | Exactitud: | ±5mm |
| Clase de la protección: | IP67 | Frecuencia central: | 80GHz |
| Ángulo de lanzamiento: | 3° | Fuente de alimentación: | DC24V/DC12~24V /AC220V |
| Cubierta: | acero de aluminio/plástico/inoxidable | Salida de la señal: | 4… 20mA/HART protocol/RS485 Modbus |
| Alta luz: | Sensor llano del radar de la harina,Transmisor llano del radar de la función de la purgación,Sensor de radar fuerte del polvo |
||

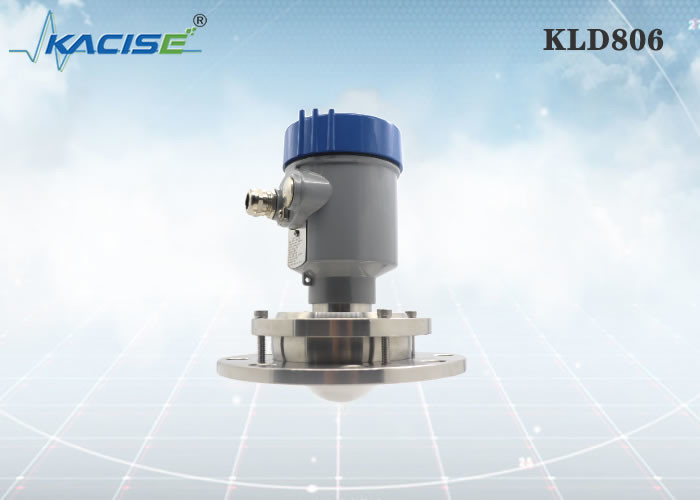

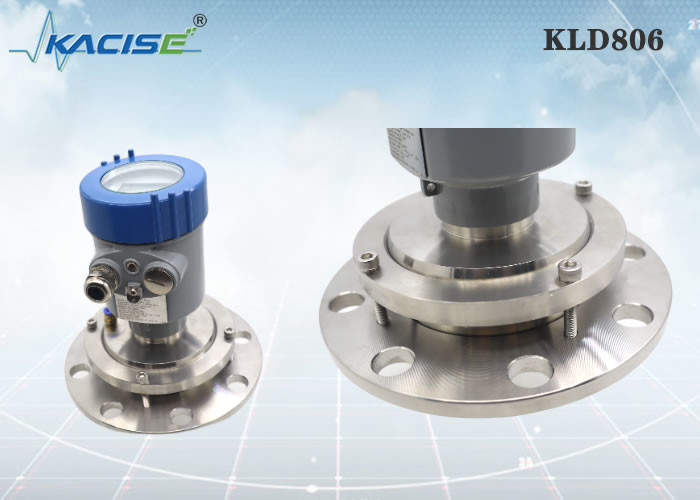

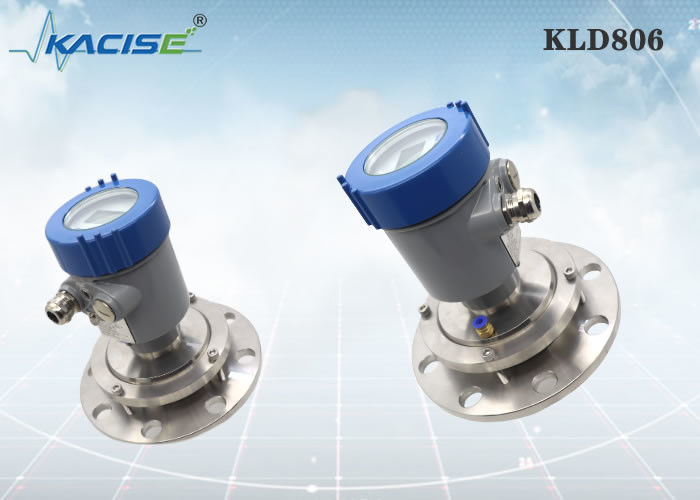

Sensor llano del radar de KLD806 80G FM
Introducción
Tecnología para la medida del nivel de Silo
El estado de la industria de la agricultura y de la escala de operaciones en mercado de hoy ha exigido herramientas más eficaces para la gestión del grano. Donde un sistema de vigilancia llano del silo del pasado habría podido utilizar métodos manuales o mecánicos para determinar niveles del grano, muchos de los silos usados hoy son masivos, haciendo estos sistemas altamente poco prácticos. Hoy, el radar del Silo-nivel es un método popular para diseñar una herramienta eficiente de la medida del compartimiento-nivel. La medida llana del radar de Silo utiliza un generador de pulso y un sensor del terraplén del compartimiento del grano para determinar el nivel de sólidos presentes en el silo. El pulso se transmite abajo de un cable o de una barra del contacto, después vuelve cuando encuentra el cambio en el dieléctrico marcado por el cambio del aire al grano. El sistema entonces calcula la época de viaje del pulso de determinar la medida llana del silo de grano. Otro método de supervisión inalámbrica del compartimiento emplea los sensores ultrasónicos para poner en marcha y para recibir un pulso mecánico que detecte un cambio nivel-basado de la densidad. Estos sistemas son relativamente pequeños y tienden a ser altamente rentables. Sin embargo, puesto que las ondas acústicas son afectadas por la humedad y la temperatura ambiente, los monitores de nivel ultrasónicos del compartimiento no son ideales para los ambientes húmedos o eso fluctuación significativa propensa de la temperatura. Una solución más robusta, sensores llanos del silo del laser no requiere ningún contacto y puede detectar exactamente niveles del grano en un de largo alcance. Estos sistemas de vigilancia inalámbricos del compartimiento son menos conforme a interferencia ambiental y se realizarán bien incluso en gracias altos, estrechos de los silos a su estilo concentrado del haz de la medida.
Característica
|
KLD806
|
Medio: sólido, contenedor de almacenamiento, envase de proceso, uso fuerte del polvo Gama de medición: los 0.3m~10/20/30/60/100m Conexión de proceso: ≥ DN100 del reborde Temperatura de proceso: -40~110℃ Presión de proceso: -0.1~0.3MPa Tamaño de la antena: antena de lente de 76m m (purgación opcional) Material de la antena: PTFE Exactitud: ±5mm Clase de la protección: IP67 Frecuencia central: 80GHz Ángulo de lanzamiento: 3° Fuente de alimentación: /DC24V de dos hilos /DC12 de cuatro cables ~24V /AC220V de cuatro cables Cubierta: acero de aluminio/plástico/inoxidable Salida de la señal: protocolo de dos hilos de /4...20mA/HART 4… 20mA/de cuatro cables RS485 Modbus |
Dimensiones
Instalación
Requisitos de la instalación
Al instalar el instrumento, evite instalarlo sobre la entrada material, e intente evitar los diversos objetos que afectan a la señal, tal como revolvimiento de las paletas, del etc.
Bajo condiciones de trabajo extremadamente complejas, el instrumento puede trabajar normalmente si no hay obstáculo en el área con un radio de los 20cm centrados en el punto de la instalación.
Diagrama de conexión de la instalación:
La altura máxima H del carrete de la instalación máxima depende del diámetro D del carrete de la instalación y del tamaño del ángulo de lanzamiento de producto.
La conexión demasiado larga de la instalación afectará al funcionamiento del radar.
Dimensiones
Dimensión que encajona
Unidad en el milímetro:
Producción:
La tecnología Co., Ltd de la óptica electrónica de Xi'an Kacise se considera un proveedor y un fabricante de la solución. Ofrecemos flexibilidad máxima y una oferta coste-optimizada para nuestros clientes del OEM.
Qué podríamos proporcionar:
La gama incluye la versión de la cáscara/el color modificado para requisitos particulares, el tipo del hilo (hilo de G-Thread/NPT), el software, impresiones, el manual y el catálogo modificados para requisitos particulares. Si usted está interesado en la instalación en su lado, el módulo del radar está disponible con seguridad.
