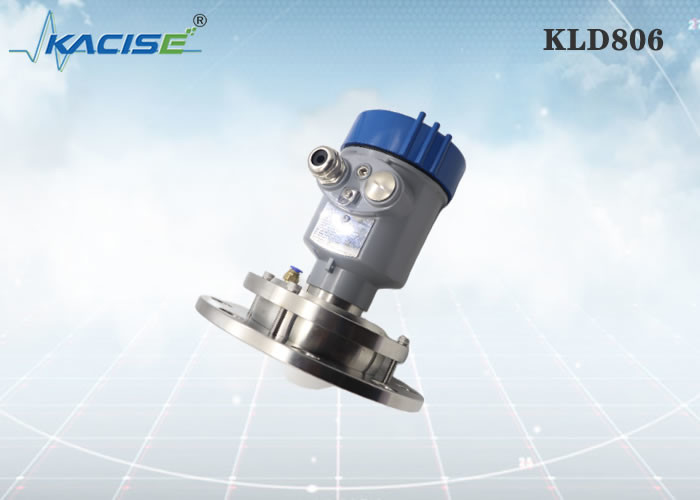

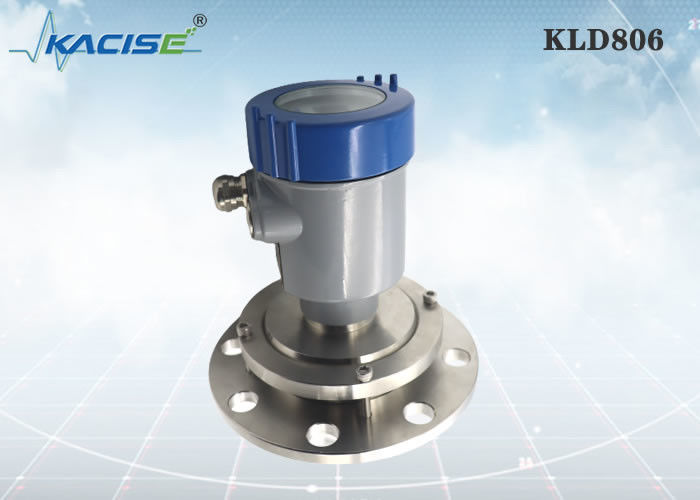

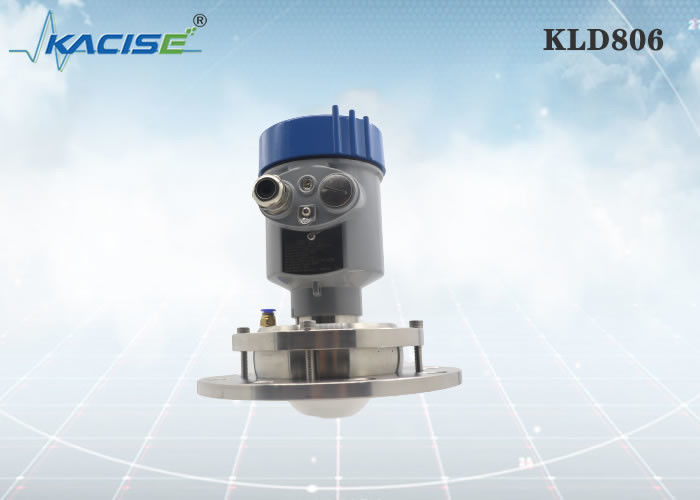

Sensor llano del radar de KLD806 80G FM
Introducción
los productos del radar de onda continua de 76-81GHz FM apoyan usos de cuatro cables y de dos hilos. Los modelos múltiples, el alcance máximo del producto pueden alcanzar 100 metros. Debido a su frecuencia de trabajo más alta y longitud de onda más corta, es particularmente conveniente para los usos sólidos. El modo de trabajo de transmitir y de recibir ondas electromagnéticas a través de la lente tiene ventajas únicas en alto polvo y el ambiente duro de la temperatura. El instrumento será fijado por el reborde o el hilo para hacer la instalación conveniente y fácil.
Característica
el radar de la onda de milímetro del l, la exactitud de la medida puede alcanzar hasta ±2mm, y la zona ciega de la medida mínima es los 0.05m.
el l el tamaño más pequeño de la antena satisface la medida de las condiciones de trabajo.
l una variedad de antenas de lente, de ángulos de lanzamiento más pequeños, de energía concentrada, de señales más fuertes del eco, y de confiabilidad más alta que otros productos del radar bajo mismas condiciones industriales y de mina.
l tiene penetración más fuerte y puede ser utilizado normalmente en el caso de la adherencia y de la condensación.
el l la gama dinámica de la señal es más grande, y la medida de los medios bajos de la constante dieléctrica es más estable.
modos múltiples de la medida del l, respuesta del radar en modo rápido de la medida
|
KLD806
|
Medio: sólido, contenedor de almacenamiento, envase de proceso,
uso fuerte del polvo
Gama de medición: los 0.3m~10/20/30/60/100m
Conexión de proceso: ≥ DN100 del reborde
Temperatura de proceso: -40~110℃
Presión de proceso: -0.1~0.3MPa
Tamaño de la antena: antena de lente de 76m m (purgación opcional)
Material de la antena: PTFE
Exactitud: ±5mm
Clase de la protección: IP67
Frecuencia central: 80GHz
Ángulo de lanzamiento: 3°
Fuente de alimentación: /DC24V de dos hilos
/DC12 de cuatro cables ~24V
/AC220V de cuatro cables
Cubierta: acero de aluminio/plástico/inoxidable
Salida de la señal: protocolo de dos hilos de /4...20mA/HART
4… 20mA/de cuatro cables RS485 Modbus
|
Dimensiones
Instalación
instalación 1.Flange
Al usar la instalación del reborde, la distancia mínima entre el instrumento y la pared del tanque debe ser 200m m.
①avión de dato
②centro del buque o eje de la simetría
instalación 2.Hoisting
Requisitos de la instalación
Al instalar el instrumento, evite instalarlo sobre la entrada material, e intente evitar los diversos objetos que afectan a la señal, tal como revolvimiento de las paletas, del etc.
Bajo condiciones de trabajo extremadamente complejas, el instrumento puede trabajar normalmente si no hay obstáculo en el área con un radio de los 20cm centrados en el punto de la instalación.
Diagrama de conexión de la instalación:
La altura máxima H del carrete de la instalación máxima depende del diámetro D del carrete de la instalación y del tamaño del ángulo de lanzamiento de producto.
La conexión demasiado larga de la instalación afectará al funcionamiento del radar.
Dimensiones
Dimensión que encajona
Unidad en el milímetro:
Producción:
La tecnología Co., Ltd de la óptica electrónica de Xi'an Kacise se considera un proveedor y un fabricante de la solución. Ofrecemos flexibilidad máxima y una oferta coste-optimizada para nuestros clientes del OEM.
Qué podríamos proporcionar:
La gama incluye la versión de la cáscara/el color modificado para requisitos particulares, el tipo del hilo (hilo de G-Thread/NPT), el software, impresiones, el manual y el catálogo modificados para requisitos particulares. Si usted está interesado en la instalación en su lado, el módulo del radar está disponible con seguridad.
