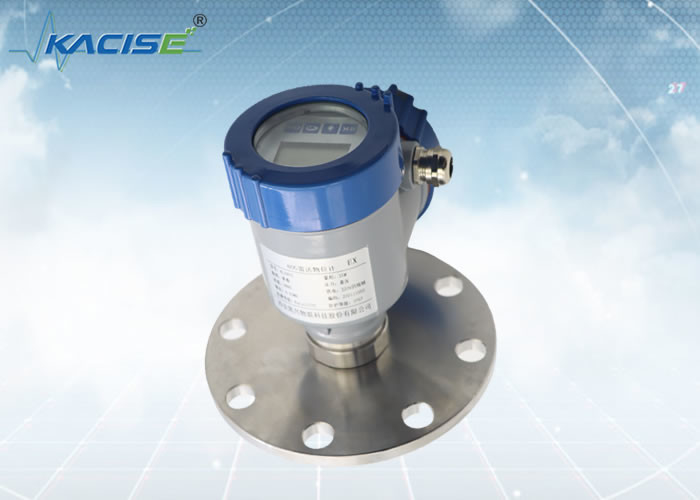

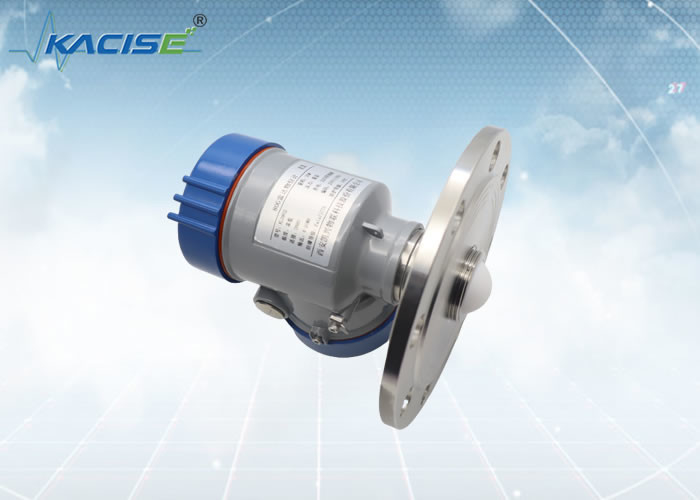

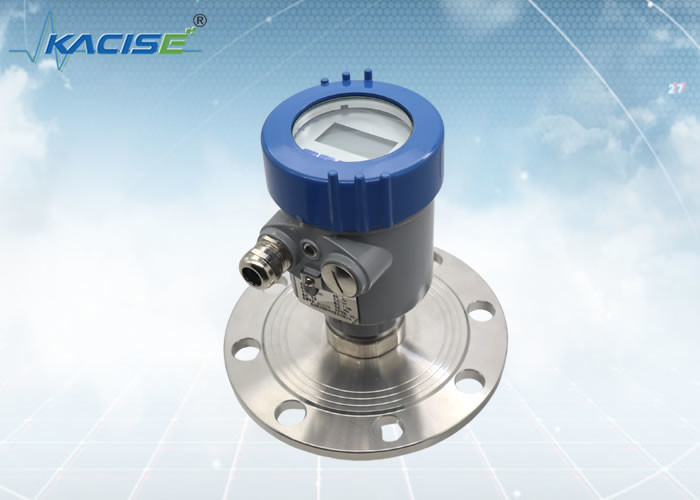

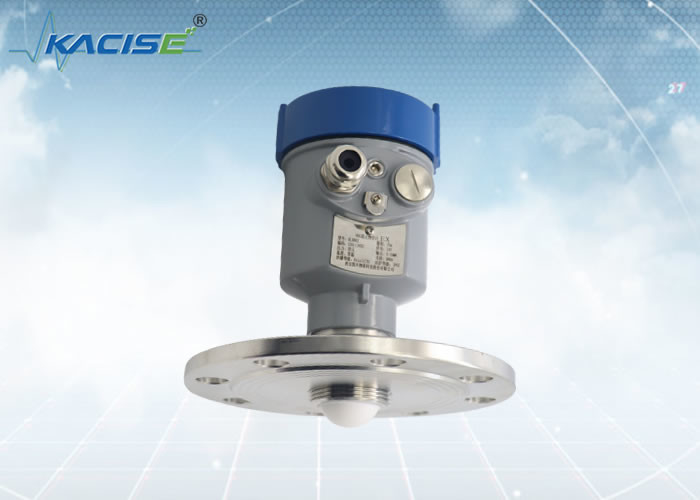

Sensor de nivel del radar FM KLD802 80G
Introducción
El radar de ondas moduladas de frecuencia continua de 80 GHz tiene un ángulo de haz más estrecho, que puede penetrar mejor el espacio entre las palas de mezcla y la pared del tanque,y reducir la interferencia causada por las hojas de mezcla;
El radar adopta lente esférica, que no es fácil de colgar gran área de condensación,y tiene ventajas obvias en la medición de las condiciones ambientales de condensación combinadas con algoritmos patentados;
El radar tiene un algoritmo altamente estable, que puede rastrear de manera estable la medición del nivel del líquido, como salpicaduras, salpicaduras y corrientes de remolino causadas por la mezcla y el spoiler.
Características
Con la compensación de temperatura, podemos obtener el verdadero valor de la tensión soportada en el objeto.El coeficiente de expansión térmica del elemento de detección en el tensiónímetro causa su alargamiento o contracciónLos cambios en la temperatura producen cambios no deseados en la longitud del elemento de detección y esto causa errores en la lectura de la tensión.
Especificaciones técnicas
|
KLD802
|
Medio: líquido no corrosivo, líquido ligeramente corrosivo
Rango de medición: 0,1 m~10/20/30/60/100 m
Conexión de proceso: brida ≥ DN80
Temperatura del proceso: -40 ∼110°C
Presión de proceso: -0,1 ∼1,6 MPa
Tamaño de la antena: antena de lente de 32 mm
Material de las antenas: PTFE
Precisión: ± 1 mm (rango inferior a 35 m)
± 5 mm (rango entre 35 y 100 m)
Clase de protección: IP67
Frecuencia central: 80 GHz
Ángulo de lanzamiento: 3°
Fuente de alimentación: de dos cables /DC24V
Cuatro cables /DC12~24V
Cuatro cables /AC220V
Cubierta: aluminio/acero inoxidable
Salida de señal: dos cables /4...20mA/protocolo HART
Cuatro cables / 4...20mA/ RS485 Modbus
|
Instalación
1Instalación de las bridas
Cuando se utilice una instalación de brida, la distancia mínima entre el instrumento y la pared del tanque debe ser de 200 mm.
1 plano de referencia
2 centro del recipiente o eje de simetría
2Instalaciones de elevación
Requisitos de instalación
Al instalar el instrumento, evite instalarlo por encima de la entrada del material y trate de evitar varios objetos que afecten la señal, como remezclar paletas, etc.
En condiciones de trabajo extremadamente complejas, el instrumento puede funcionar normalmente si no hay obstáculos en el área con un radio de 20 cm centrado en el punto de instalación.
Diagrama de conexión de la instalación:
La altura máxima del carrete de instalación H max depende del diámetro del carrete de instalación D y del tamaño del ángulo de lanzamiento del producto.
Una conexión de instalación demasiado larga afectará el rendimiento del radar.
Las dimensiones
Dimensión de la carcasa
Unidad en mm:
Producción:
Xi'an Kacise Optronics Tech Co., Ltd se considera un proveedor y fabricante de soluciones. Ofrecemos la máxima flexibilidad y una oferta optimizada en costos para nuestros clientes OEM.
Lo que podríamos ofrecer:
La gama incluye versión de shell personalizada / color, tipo de hilo ((G-Thread / NPT Thread), Software personalizado, impresiones, manual y catálogo.El módulo de radar está disponible..
