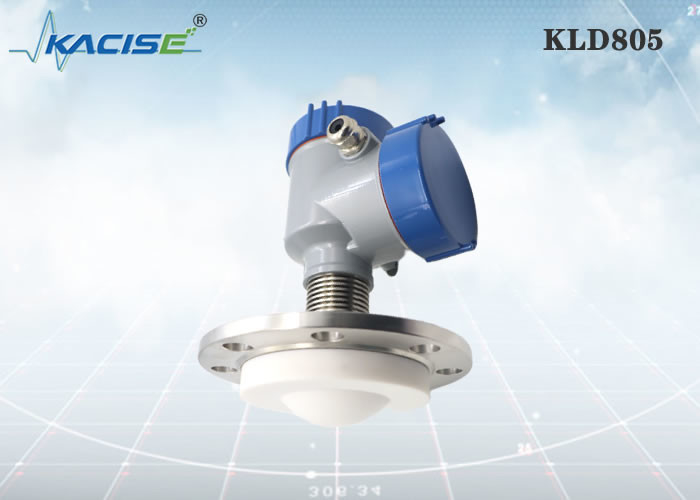

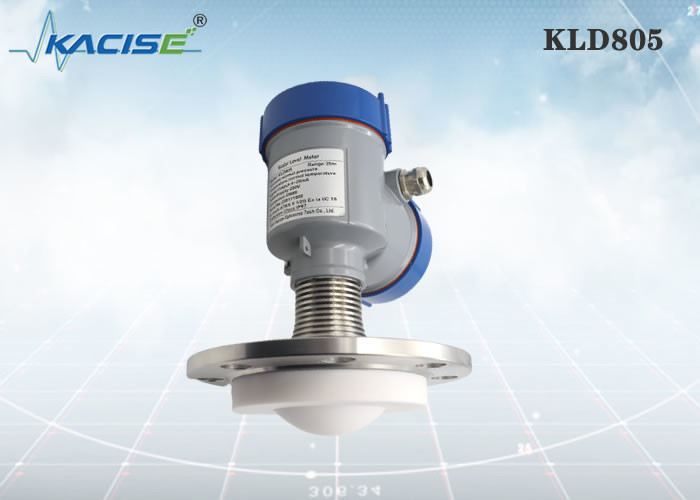

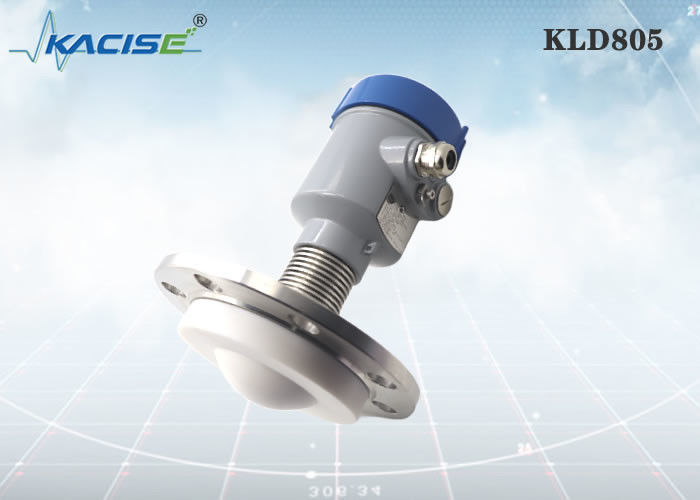

Sensor de nivel de radar KLD805 de 80 GHz con depuración LCD y antena de PTFE para medición de líquidos corrosivos

Comunicación y puesta en marcha

• Los componentes de las máquinas de ensayo y de los equipos de ensayo y los equipos de ensayo y los equipos de ensayo y los equipos de ensayo y los equipos de ensayo y los equipos de ensayo y los equipos de ensayo y los equipos de ensayo y los equipos de ensayo y los equipos de ensayo y los equipos de ensayo y los equipos de ensayo y los equipos de ensayo y los equipos de ensayo y los equipos de ensayo y los equipos de ensayo y los equipos de ensayo.
• Cable de puerto serie USB a TTL (sistema de dos cables);
• USB al módem Hart (sistema de dos cables) para la comunicación.
• A través de la depuración Bluetooth de los teléfonos móviles, la depuración en el sitio es más segura y conveniente.
• Red 4G, depuración remota a través del módulo remoto.

• Basado en el chip de RF de onda milimétrica CMOS desarrollado por la empresa, puede lograr una arquitectura de RF más compacta, una mayor relación señal-ruido y un área ciega más pequeña.
• El ancho de banda de trabajo de 5 GHz permite que el producto tenga una mayor resolución de medición y precisión de medición.
• El ángulo más estrecho del haz de antena de 3 °, la interferencia en el entorno de instalación tiene menos impacto en el instrumento y la instalación es más conveniente.
• Con una longitud de onda más corta y mejores características de reflexión en la superficie sólida, no es necesario utilizar una brida universal para apuntar.
• Soporte de depuración remota y actualización remota, reducir el tiempo de espera y mejorar la eficiencia del trabajo.
• Soporte de depuración Bluetooth de teléfonos móviles, conveniente para el mantenimiento en el sitio

KLD805 y otros

Medio: líquido corrosivo fuerte, vapor, espuma, alta temperatura y alta presión. Rango de medición: 0,1 m~10/20/30/60/100 m Conexión de proceso: brida ≥ DN80 Temperatura del proceso: -40 ∼200°C Presión de proceso: -0,1 ∼2,5 MPa Tamaño de la antena: antena de lente de 76 mm (según el tamaño de la brida) Material de la antena: PTFE/ relleno general Precisión: ± 1 mm Clase de protección: IP67 Frecuencia central: 80 GHz Ángulo de lanzamiento: 3° Fuente de alimentación: de dos cables /DC24V Cuatro cables /DC12~24V Cuatro cables /AC220V Encasillado: aluminio / plástico / acero inoxidable Salida de señal: dos cables /4...20mA/protocolo HART Cuatro cables 4...20mA/ RS485 Modbus

Cuando se utilice una instalación de brida, la distancia mínima entre el instrumento y la pared del tanque debe ser de 200 mm.

1. el plano de referencia
2. centro del recipiente o eje de simetría

Al instalar el instrumento, evite instalarlo por encima de la entrada del material y trate de evitar varios objetos que afecten la señal, como remezclar paletas, etc.

En condiciones de trabajo extremadamente complejas, el instrumento puede funcionar normalmente si no hay obstáculos en el área con un radio de 20 cm centrado en el punto de instalación.

La altura máxima del carrete de instalación H max depende del diámetro del carrete de instalación D y del tamaño del ángulo de lanzamiento del producto.

Una conexión de instalación demasiado larga afectará el rendimiento del radar.

Unidad en mm:

Xi'an Kacise Optronics Tech Co., Ltd se considera un proveedor y fabricante de soluciones. Ofrecemos la máxima flexibilidad y una oferta optimizada en costos para nuestros clientes OEM.

• La gama incluye versión/color de shell personalizado, tipo de hilo ((G-Thread/NPT Thread), Software personalizado, impresiones, manual y catálogo.
• Si está interesado en instalarlo a su lado, el módulo de radar está disponible.
