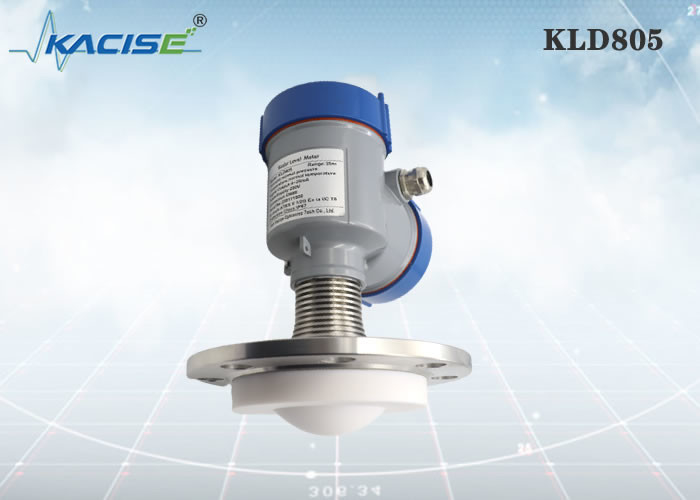

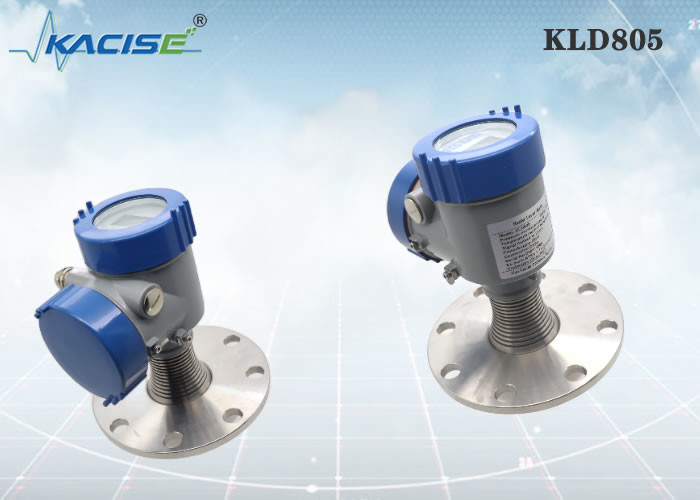

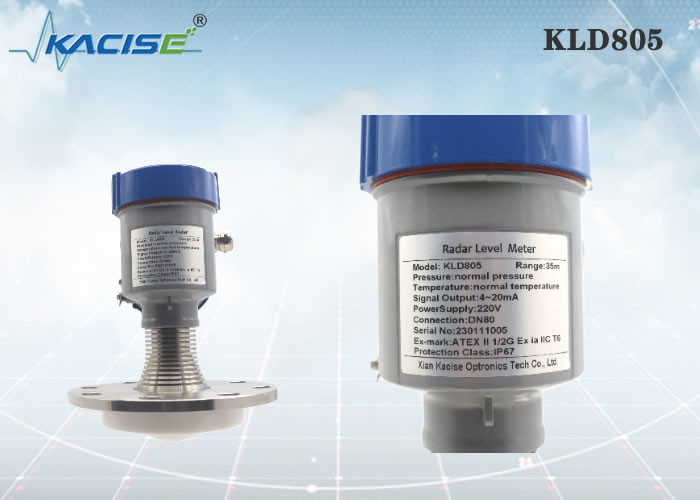

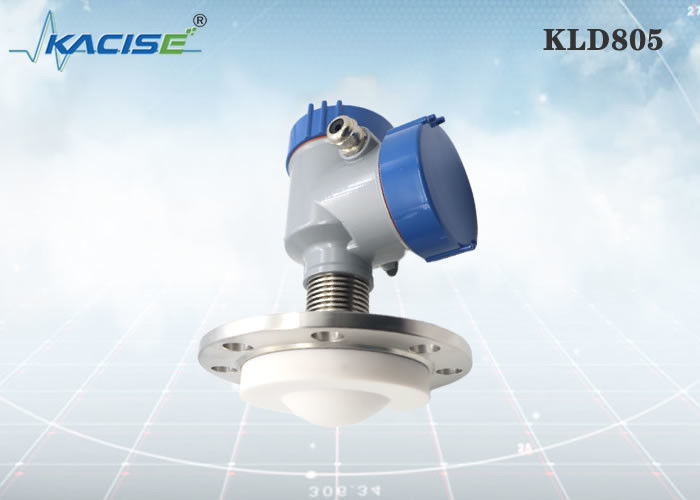

Sensor de nivel de radar KLD805 de 80 GHz con antena de PTFE y protección IP67 para la medición del nivel de líquido

El sensor de nivel de radar KLD805 es muy adecuado para la medición de nivel sin contacto en aplicaciones simples con altos requisitos de protección.Tanque de desbordamiento de agua de lluvia, medición del caudal en canal abierto y control del nivel del agua.

• Resultados de medición exactos independientes de las condiciones del medio, del proceso y del medio ambiente
• Funcionamiento libre de mantenimiento debido a la tecnología de radar de 80 GHz sin contacto
• Alta precisión y fiabilidad

KLD805 y otros

Medio: líquido corrosivo fuerte, vapor, espuma, alta temperatura y alta presión. Rango de medición: 0,1 m~10/20/30/60/100 m Conexión de proceso: brida ≥ DN80 Temperatura del proceso: -40 ∼200°C Presión de proceso: -0,1 ∼2,5 MPa Tamaño de la antena: antena de lente de 76 mm (según el tamaño de la brida) Material de la antena: PTFE/ relleno general Precisión: ± 1 mm Clase de protección: IP67 Frecuencia central: 80 GHz Ángulo de lanzamiento: 3° Fuente de alimentación: de dos cables /DC24V Cuatro cables /DC12~24V Cuatro cables /AC220V Encasillado: aluminio / plástico / acero inoxidable Salida de señal: dos cables /4...20mA/protocolo HART Cuatro cables 4...20mA/ RS485 Modbus

Cuando se utilice una instalación de brida, la distancia mínima entre el instrumento y la pared del tanque debe ser de 200 mm.

1. 1 plano de referencia
2. 2 centro del recipiente o eje de simetría

Al instalar el instrumento, evite instalarlo por encima de la entrada del material y trate de evitar varios objetos que afecten la señal, como remezclar paletas, etc.

En condiciones de trabajo extremadamente complejas, el instrumento puede funcionar normalmente si no hay obstáculos en el área con un radio de 20 cm centrado en el punto de instalación.

La altura máxima del carrete de instalación H max depende del diámetro del carrete de instalación D y del tamaño del ángulo de lanzamiento del producto.

Una conexión de instalación demasiado larga afectará el rendimiento del radar.
