Lugar de origen:
China
Nombre de la marca:
KACISE
Certificación:
CE
Número de modelo:
KLD805

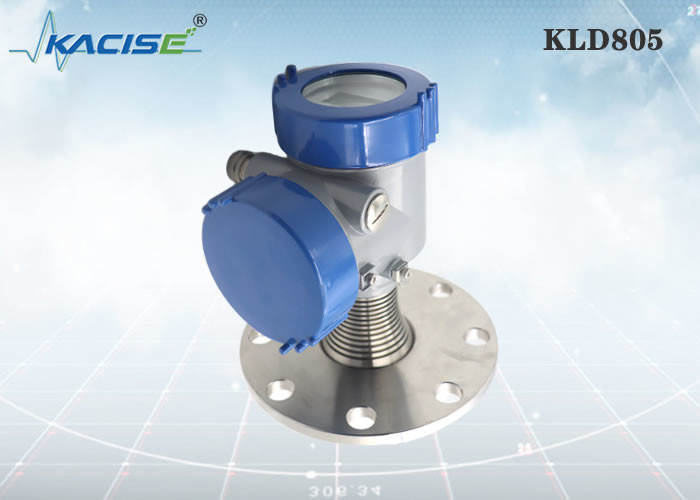

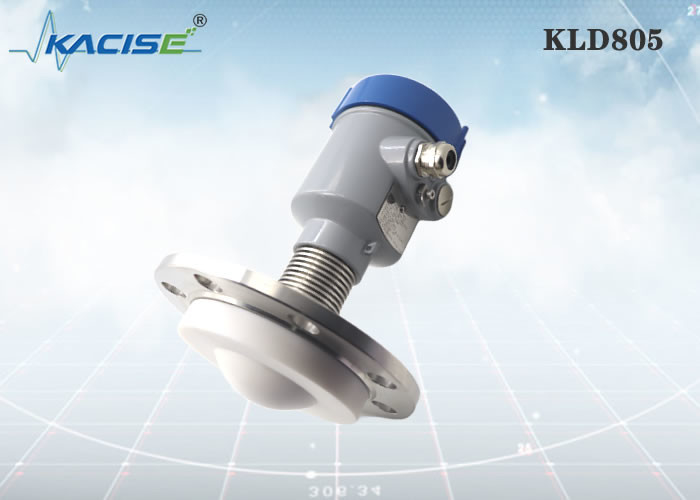

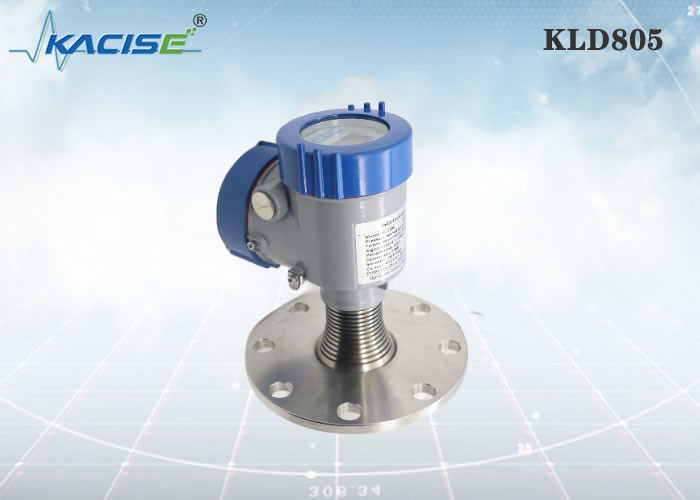

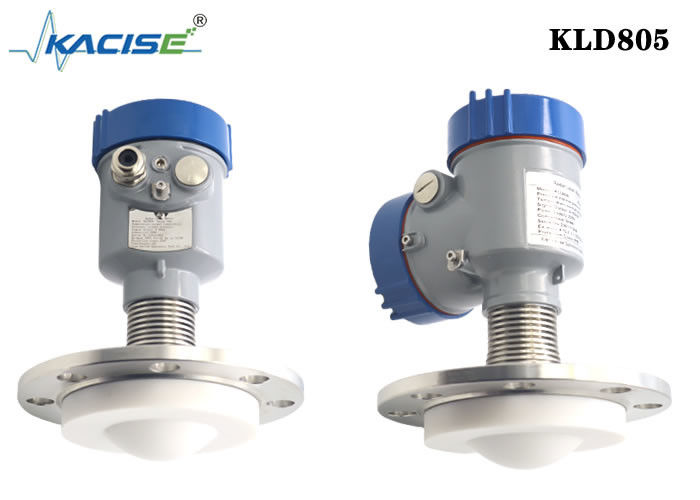

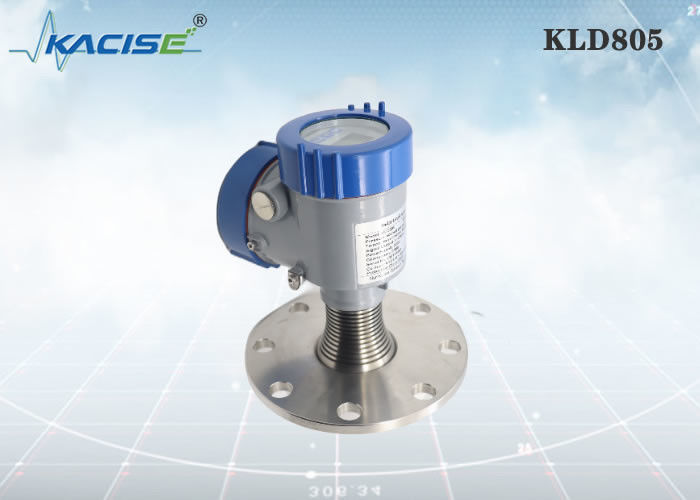

Sensor de nivel de radar FM KLD805 80G
Introducción
La diferencia en la aplicación del rango de frecuencia del transmisor a nivel de radar
Medio ambiente sucio y contaminado
Con el uso a largo plazo, la suciedad y los contaminantes acumulados en la antena afectarán la fuerza y la dirección de la señal de radar.Cualquier suciedad que cubra la antena absorberá más energíaLa tecnología de baja y media frecuencia es la más adecuada.
Tanques de almacenamiento con condensado y/o vapor
La condensación y el vapor pueden hacer que los reflejos en las superficies de los productos se encuentren enmascarados por el "ruido" de las gotas de agua.Así que las técnicas de frecuencia media y baja son una mejor opción.Las antenas con superficies planas y horizontales deben evitarse siempre para la condensación.
Vapor y agitación
Asegúrese de elegir el medidor de nivel de radar de onda milimétrica 80G. El medidor de nivel de radar 80G tiene una alta frecuencia de transmisión y tiene una buena penetración y no se ve afectado por el vapor.El ángulo de transmisión de 2 ° puede evitar eficazmente la interferencia de la hoja de agitaciónEl exclusivo algoritmo de seguimiento de eco evita leer múltiples ecos cuando el nivel de material es alto.
Aplicaciones con turbulencias, ondas y ondulaciones
Las ondas y ondulaciones se encuentran a menudo en la superficie de los líquidos de proceso en grandes tanques.Los instrumentos de baja y media frecuencia emiten longitudes de onda más largas, haciéndolos funcionar mejor.
Aplicación de espuma
Al igual que el polvo y la condensación, una capa de espuma sobre el líquido puede absorber la señal del radar, lo que dificulta las mediciones precisas.las molasasEn el caso de las espumas más ligeras, los medios funcionan bien.
Especificaciones
|
KLD805 y otros |
Medio: líquido corrosivo fuerte, vapor, espuma, alta temperatura y alta presión. Rango de medición: 0,1 m~10/20/30/60/100 m Conexión de proceso: brida ≥ DN80 Temperatura del proceso: -40 ∼200°C Presión de proceso: -0,1 ∼2,5 MPa Tamaño de la antena: antena de lente de 76 mm (según el tamaño de la brida) Material de la antena: PTFE/ relleno general Precisión: ± 1 mm Clase de protección: IP67 Frecuencia central: 80 GHz Ángulo de lanzamiento: 3° Fuente de alimentación: de dos cables /DC24V Cuatro cables /DC12~24V Cuatro cables /AC220V Encasillado: aluminio / plástico / acero inoxidable Salida de señal: dos cables /4...20mA/protocolo HART Cuatro cables 4...20mA/ RS485 Modbus |
Instalación
1Instalación de las bridas
Cuando se utilice una instalación de brida, la distancia mínima entre el instrumento y la pared del tanque debe ser de 200 mm.
1 plano de referencia
2 centro del recipiente o eje de simetría
2Instalaciones de elevación
Requisitos de instalación
Al instalar el instrumento, evite instalarlo por encima de la entrada del material y trate de evitar varios objetos que afecten la señal, como remezclar paletas, etc.
En condiciones de trabajo extremadamente complejas, el instrumento puede funcionar normalmente si no hay obstáculos en el área con un radio de 20 cm centrado en el punto de instalación.
Diagrama de conexión de la instalación:
La altura máxima del carrete de instalación H max depende del diámetro del carrete de instalación D y del tamaño del ángulo de lanzamiento del producto.
Una conexión de instalación demasiado larga afectará el rendimiento del radar.
Las dimensiones
Dimensión de la carcasa
Unidad en mm:
Producción:
