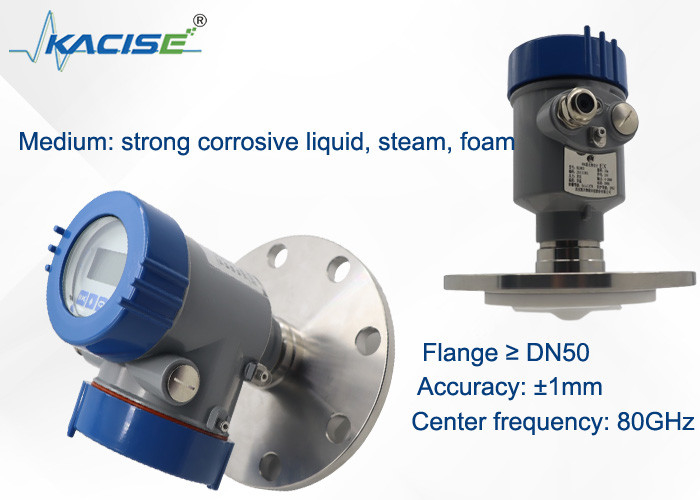

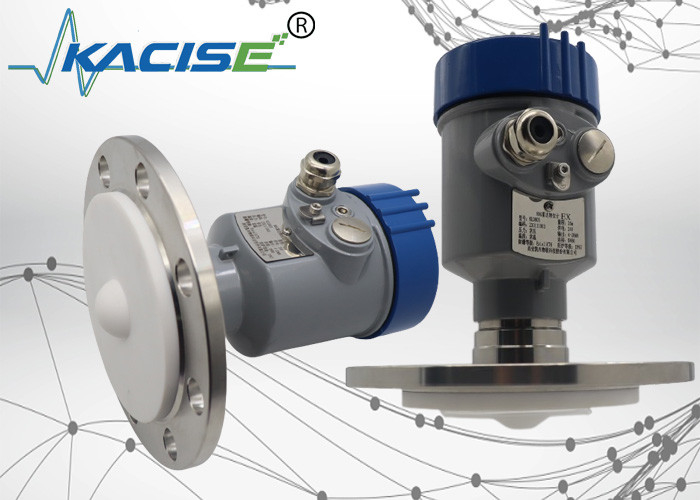

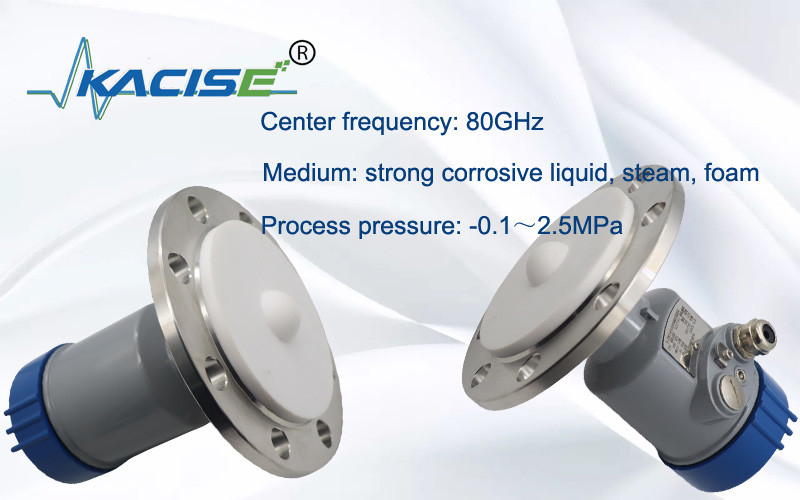

Medición del nivel de radar 80G, adecuada para tanques de alta temperatura, alta presión y corrosivos

Medición del nivel de radar 80G, adecuada para tanques de alta temperatura, alta presión y corrosivos

1.Introducción
El medidor de nivel de radar KLD803 80G utiliza la tecnología FMCW. La antena emite una señal de radar FM de alta frecuencia con una frecuencia linealmente creciente.es recibido por la misma antenaLa diferencia de frecuencia entre las señales transmitidas y recibidas es proporcional a la distancia medida.La señal de diferencia de frecuencia recogida se somete a FFT para obtener el espectro de eco y calcular la distancia de destino.

2.Dimensión del producto



3Principio de trabajo
La antena de radar transmite un pulso de microondas estrecho que se reflejará cuando llegue a la superficie del medio de ensayo y luego será recibido nuevamente por el sistema de antena.Las señales se transmitirán al circuito eléctrico y luego se convertirán en señales de nivel.Como la velocidad de transmisión del microondas es tan rápida, el tiempo utilizado para la transmisión de microondas a la superficie del medio probado y luego reflejado de nuevo es casi 0.

- ¿ Qué?
4Características técnicas

• Radar de ondas milimétricas, la precisión de medición puede alcanzar hasta ±2 mm, y la zona ciega mínima de medición es de 0,05 m.
• El tamaño de la antena más pequeño satisface la medición de más condiciones de trabajo.
• Una variedad de antenas de lente, ángulos de lanzamiento más pequeños, energía más concentrada, señales de eco más fuertes y una mayor confiabilidad que otros productos de radar en las mismas condiciones industriales y mineras.
• Tiene una mayor penetración y puede utilizarse normalmente en caso de adhesión y condensación.
• El rango de señal dinámica es mayor y la medición de medios de baja constante dieléctrica es más estable.
• Modo de medición múltiple, respuesta del radar en modo de medición rápida


5.Especificación técnica y selección de modelos

6Requisitos de instalación
Al instalar el instrumento, evite instalarlo por encima de la entrada del material y trate de evitar varios objetos que afecten la señal, como remezclar paletas, etc.


7Conexión eléctrica
Fuente de alimentación
(4 ¢ 20) mA/HART (dos cables)
La fuente de alimentación y la señal de corriente de salida comparten un cable blindado de dos núcleos.

(4 ¢ 20) mA ((4 cables/6 cables)
La fuente de alimentación debe ser alimentada por separado,y se utiliza un cable blindado de cuatro núcleos para la fuente de alimentación y la señal de corriente (la señal de corriente y la interfaz RS485 se pueden emitir al mismo tiempo, y se requiere un cable blindado de seis núcleos para la salida simultánea).

Se aplican las siguientes condiciones:
La fuente de alimentación debe ser alimentada por separado, y se utiliza un cable blindado de cuatro núcleos para la fuente de alimentación y la señal digital.,y se requiere un cable blindado de seis núcleos para la salida simultánea).

8- La conexión

9.Linealidad del sensor
Ángulo del haz
El ángulo de haz es el ángulo de haz en el que la densidad de energía de la onda de radar alcanza la mitad de su valor máximo (ancho de 3 dB).Las microondas emiten señales fuera del rango del haz y pueden ser reflejadas por objetos que interfieren.
