Lugar de origen:
CHINA
Nombre de la marca:
KACISE
Certificación:
CE
Número de modelo:
KLD803
Documento:
![]()

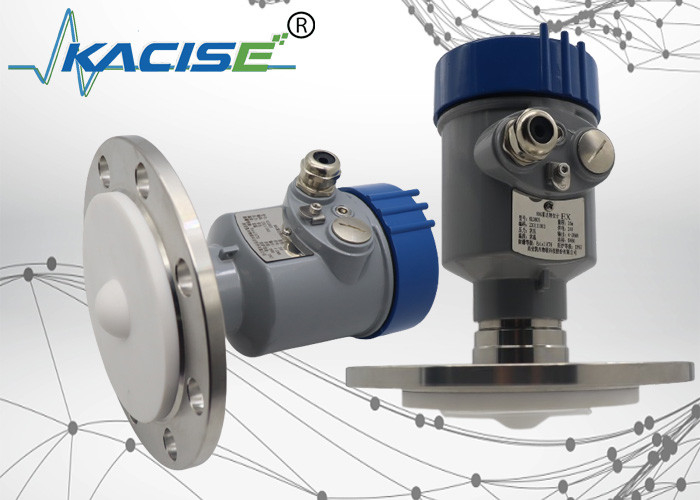

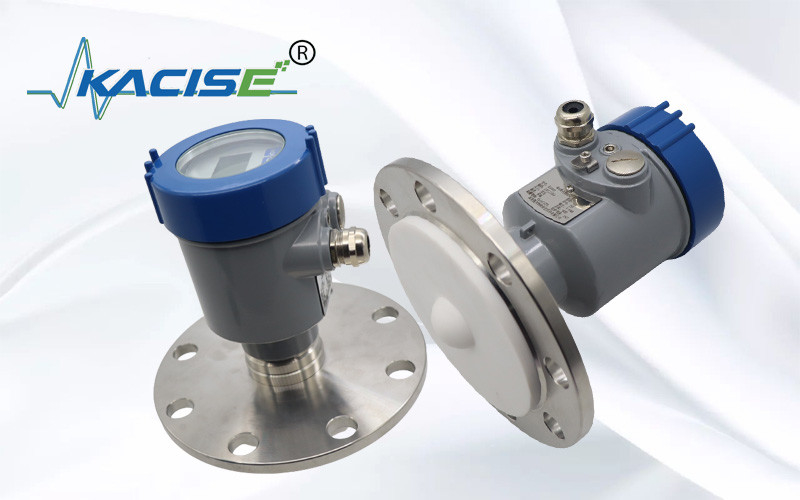

El Radar Level Transmitter 80G de frecuencia ajustable es un dispositivo notable en el campo de la medición de nivel.que le permite adaptarse a varios escenarios de aplicación con una alta precisiónEste transmisor está diseñado con tecnología de radar avanzada que emite ondas electromagnéticas para detectar el nivel de sustancias.incluso en ambientes industriales hostilesSu función de frecuencia ajustable le da la flexibilidad de manejar diferentes materiales y geometrías de tanques.ayuda a las industrias a optimizar los procesos de producción, gestionar el inventario de manera más eficaz y garantizar la seguridad y la eficiencia de las operaciones.
![]()
La antena de radar transmite un pulso de microondas estrecho que se reflejará cuando llegue a la superficie del medio de ensayo y luego será recibido nuevamente por el sistema de antena.Las señales se transmitirán al circuito eléctrico y luego se convertirán en señales de nivel.Dado que la velocidad de transmisión del microondas es tan rápida, el tiempo utilizado para la transmisión de microondas a la superficie del medio probado y luego reflejado de nuevo es casi 0.![]()

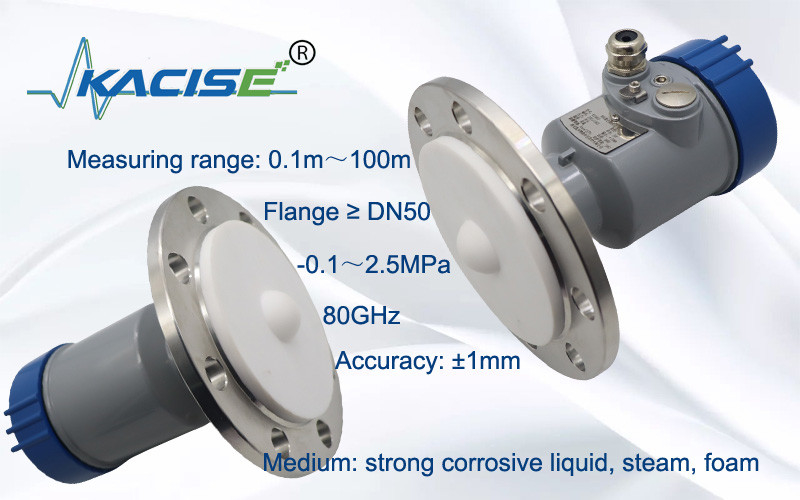

| Modelo | KLD803 |
| Mediano | Líquido, vapor y espuma altamente corrosivos |
| Rango de medición | 0.1m~10/20/30/60/100m |
| Conexión del proceso | la brida ≥ DN50 |
| Temperatura del proceso | -40 ̊130°C |
| Presión del proceso | -0,1 ∼2,5 MPa |
| Tamaño de la antena | Antenna de lente de 34 mm (según el tamaño de la brida) |
| Material de las antenas | PTFE |
| Precisión | ±1 mm (rango inferior a 35 m) ±5 mm (rango comprendido entre 35 m y 100 m) |
| Clase de protección | P67, el número de |
| Frecuencia central | 80 GHz |
| Ángulo de lanzamiento | 3° |
| Fuente de alimentación | Dos cables / DC24V / cuatro cables / DC12~24V / cuatro cables / AC220V |
| Cubierta | Aluminio/acero inoxidable |
| Salida de la señal | Dos cables / 4...20mA / protocolo HART cuatro cables / 4...20mA / RS485 Modbus |
Al instalar el instrumento, evite instalarlo por encima de la entrada del material y trate de evitar varios objetos que afecten la señal, como remezclar paletas, etc.![]()
Fuente de alimentación
(4 ¢ 20) mA/HART (dos cables)
La fuente de alimentación y la señal de corriente de salida comparten un cable blindado de dos núcleos.
(4 ¢ 20) mA ((4 cables/6 cables)
La fuente de alimentación debe ser alimentada por separado,y se utiliza un cable blindado de cuatro núcleos para la fuente de alimentación y la señal de corriente (la señal de corriente y la interfaz RS485 se pueden emitir al mismo tiempo, y se requiere un cable blindado de seis núcleos para la salida simultánea).
Se aplican las siguientes condiciones:
La fuente de alimentación debe ser alimentada por separado, y se utiliza un cable blindado de cuatro núcleos para la fuente de alimentación y la señal digital.,y se requiere un cable blindado de seis núcleos para la salida simultánea).
![]()
Por favor, observe los requisitos de las regulaciones locales de instalación eléctrica.Todas las operaciones en los componentes eléctricos del instrumento deberán ser realizadas por profesionales que hayan recibido una formación formal.Por favor, compruebe la placa de identificación del instrumento para asegurarse de que la especificación del producto cumple sus requisitos.Asegúrese de que la tensión de la fuente de alimentación sea compatible con los requisitos de la placa de identificación del instrumento..
Este instrumento cumple plenamente los requisitos de la clase de protección IP66/67, por favor asegúrese de la impermeabilidad de la cabeza de sellado del cable.![]()
Cómo garantizar que la instalación cumple los requisitos de IP67:
Ángulo del haz
El ángulo de haz es el ángulo de haz en el que la densidad de energía de la onda de radar alcanza la mitad de su valor máximo (ancho de 3 dB).Las microondas emiten señales fuera del rango del haz y pueden ser reflejadas por objetos que interfieren.![]()
| Diámetro de la antena de la lente | F32 mm | F42 mm | Φ76 mm | F74,7 mm |
| Ángulo del haz | 7° | 6° | 3° | 3° |
Cuanto mayor sea el tamaño de la antena y menor sea el ángulo α del haz, menos ecos de interferencia se generarán.
Para mediciones más precisas, evite instalar dispositivos internos (como interruptores de límite, sensores de temperatura, bases, anillos de vacío, bobinas de calefacción, deflectores, etc.).) dentro del rango del haz de señal.
![]()
