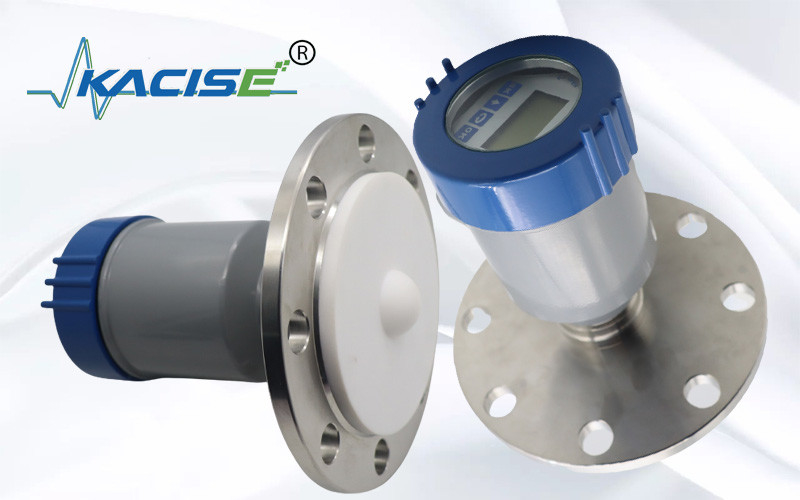

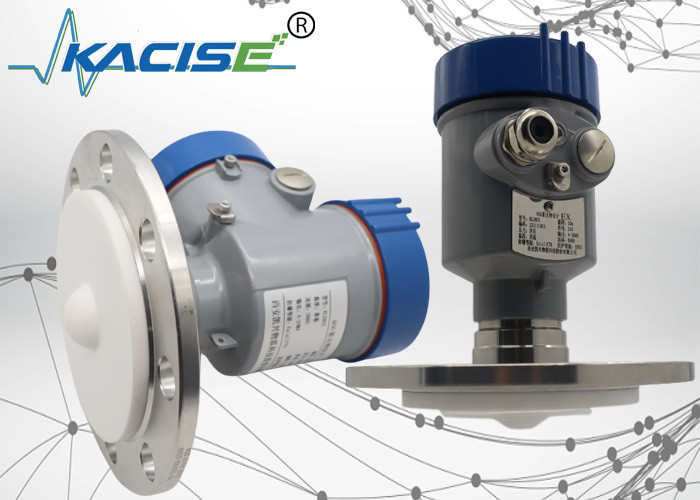

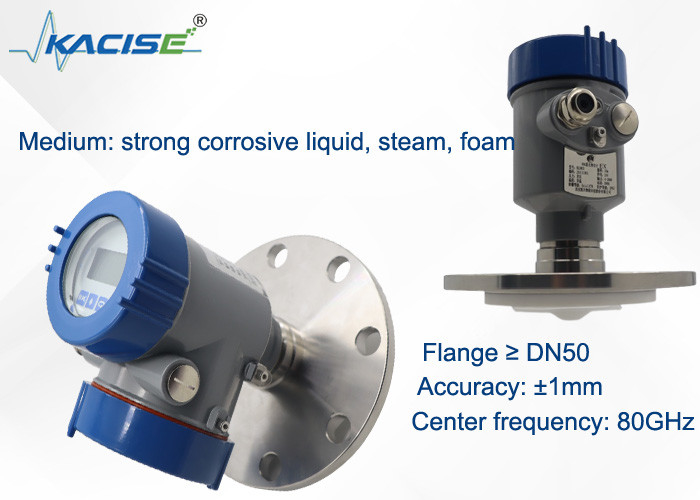

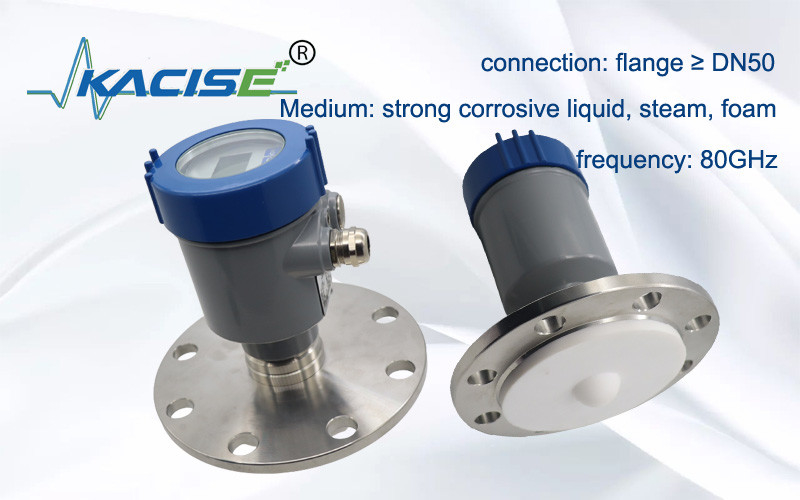

Transmisor de nivel de radar Kacise RS485 80G Sensor de nivel de radar de frecuencia ajustable 100m OEM
El transmisor de nivel de radar Kacise RS485 es un dispositivo excepcional y muy avanzado diseñado para la medición precisa del nivel.ofrece una notable flexibilidad y precisiónEste sensor puede ajustarse para adaptarse a diferentes escenarios de aplicación, asegurando un rendimiento óptimo en diversos entornos.
El transmisor está equipado con una interfaz RS485, lo que permite una comunicación perfecta con otros sistemas de control.Facilitar la transferencia eficiente de datos y el seguimiento remotoLa capacidad de medir hasta un rango de 100 m hace que sea adecuado para una amplia gama de tanques y recipientes de almacenamiento, ya sea en las industrias química, petrolera o de tratamiento de agua.proporciona a los fabricantes la oportunidad de personalizarlo e integrarlo de acuerdo con los requisitos específicos del proyecto, mejorando la funcionalidad general y la compatibilidad de la solución de medición de nivel. La construcción robusta del dispositivo garantiza un funcionamiento fiable incluso en condiciones difíciles y exigentes,proporcionando capacidades de detección de nivel a largo plazo y estables.
1.Dimensión del producto
2Principio de trabajo
La antena de radar transmite un pulso de microondas estrecho que se reflejará cuando llegue a la superficie del medio de ensayo y luego será recibido nuevamente por el sistema de antena.Las señales se transmitirán al circuito eléctrico y luego se convertirán en señales de nivel.Como la velocidad de transmisión del microondas es tan rápida, el tiempo utilizado para la transmisión de microondas a la superficie del medio probado y luego reflejado de nuevo es casi 0.
- ¿ Qué?
3Características técnicas
El radar de onda milimétrica, la precisión de medición puede alcanzar hasta ±2 mm, y la zona ciega mínima de medición es de 0,05 m.
El tamaño más pequeño de la antena satisface la medición de más condiciones de trabajo.
- Una variedad de antenas de lente, ángulos de lanzamiento más pequeños, energía más concentrada, señales de eco más fuertes y mayor fiabilidad que otros productos de radar en las mismas condiciones industriales y mineras.
- Tiene una mayor penetración y puede utilizarse normalmente en caso de adhesión y condensación.
El rango de señal dinámica es mayor y la medición de medios de baja constante dieléctrica es más estable.
- Métodos de medición múltiples, respuesta del radar en modo de medición rápida
4Especificación técnica y selección de modelos
| Modelo |
KLD803 |
| Mediano |
Líquido, vapor y espuma altamente corrosivos |
| Rango de medición |
0.1m~10/20/30/60/100m |
| Conexión del proceso |
la brida ≥ DN50 |
| Temperatura del proceso |
-40 ̊130°C
|
| Presión del proceso |
-0,1 ∼2,5 MPa |
| Tamaño de la antena |
Antenna de lente de 34 mm (según el tamaño de la brida) |
| Material de las antenas |
PTFE |
| Precisión |
±1 mm (rango inferior a 35 m) ±5 mm (rango entre 35 m y 100 m) |
| Clase de protección |
P67, el número de |
| Frecuencia central |
80 GHz |
| Ángulo de lanzamiento |
3° |
| Fuente de alimentación |
Dos cables / DC24V / cuatro cables / DC12~24V / cuatro cables / AC220V |
| Cubierta |
Aluminio/acero inoxidable |
| Salida de la señal |
Dos cables / 4...20mA / protocolo HART cuatro cables / 4...20mA / RS485 Modbus |
5Requisitos de instalación
Al instalar el instrumento, evite instalarlo por encima de la entrada del material y trate de evitar varios objetos que afecten la señal, como paletas de agitación, etc.
6Conexión eléctrica
Fuente de alimentación
(4 ¢ 20) mA/HART (dos cables)
La fuente de alimentación y la señal de corriente de salida comparten un cable blindado de dos núcleos.
(4 ¢ 20) mA ((4 cables/6 cables)
La fuente de alimentación debe ser alimentada por separado,y se utiliza un cable blindado de cuatro núcleos para la fuente de alimentación y la señal de corriente (la señal de corriente y la interfaz RS485 se pueden emitir al mismo tiempo, y se requiere un cable blindado de seis núcleos para la salida simultánea).
Se aplican las siguientes condiciones:
La fuente de alimentación debe ser alimentada por separado, y se utiliza un cable blindado de cuatro núcleos para la fuente de alimentación y la señal digital.,y se requiere un cable blindado de seis núcleos para la salida simultánea).
7- La conexión
8Guía de seguridad
Por favor, observe los requisitos de las regulaciones locales de instalación eléctrica.Todas las operaciones en los componentes eléctricos del instrumento deberán ser realizadas por profesionales que hayan recibido una formación formal.Por favor, compruebe la placa de identificación del instrumento para asegurarse de que la especificación del producto cumple con sus requisitos.Asegúrese de que la tensión de la fuente de alimentación sea compatible con los requisitos de la placa de identificación del instrumento..
9Grado de protección
Este instrumento cumple plenamente los requisitos de la clase de protección IP66/67, por favor asegúrese de la impermeabilidad de la cabeza de sellado del cable.
Cómo garantizar que la instalación cumple los requisitos de IP67:
Asegúrese de que la cabeza de sellado no esté dañada.
Asegúrate de que el cable no esté dañado.
Por favor, asegúrese de que los cables utilizados cumplan los requisitos de las normas de conexión eléctrica.
Antes de entrar en la interfaz eléctrica, doblar el cable hacia abajo para asegurarse de que el agua no fluye en la carcasa, ver 1
Por favor, apriete la glándula del cable, ver 2
Por favor, conecte la interfaz eléctrica no utilizada con un enchufe ciego, véase 3
10.Linealidad del sensor
Ángulo del haz
El ángulo de haz es el ángulo de haz en el que la densidad de energía de la onda de radar alcanza la mitad de su valor máximo (ancho de 3 dB).Las microondas emiten señales fuera del rango del haz y pueden ser reflejadas por objetos que interfieren.
| Diámetro de la antena de la lente |
F32 mm
lente Antena
|
F42 mm
lente Antena
|
Φ76 mm
lente Antena
|
F74,7 mm
lente Antena con purga de aire
|
| Ángulo del haz |
7° |
6° |
3° |
3° |
Cuanto mayor sea el tamaño de la antena y menor sea el ángulo α del haz, menos ecos de interferencia se generarán.
Para mediciones más precisas, evite instalar dispositivos internos (como interruptores de límite, sensores de temperatura, bases, anillos de vacío, bobinas de calefacción, deflectores, etc.).) dentro del rango del haz de señal.
Muestra de productos de la serie KLD800
