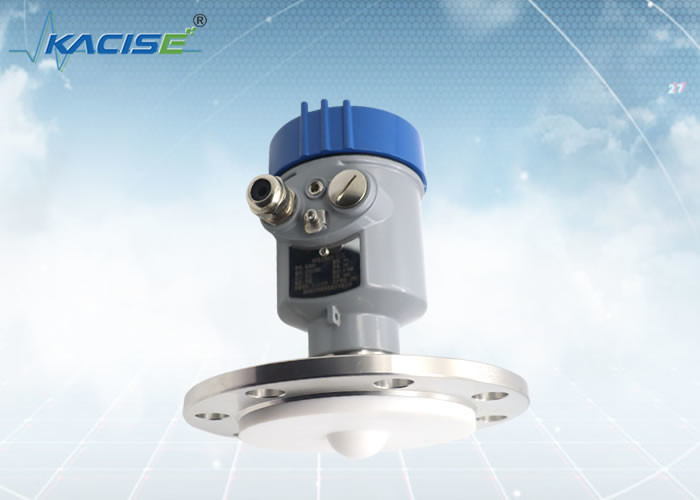

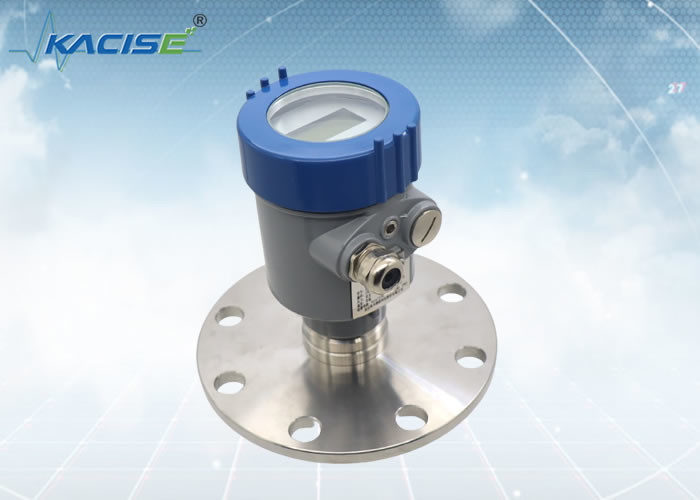

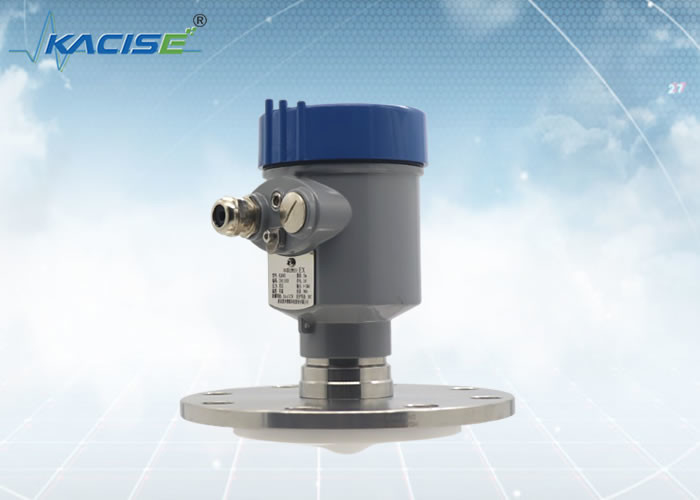

Transmisor de nivel de radar 80GHz FMCW anticorrosivo con salida de 4-20mA para el tanque de agua de aceite de combustible diesel

El sistema de hardware utiliza microprocesadores avanzados y software de procesamiento de sistemas integrado. El procesamiento del algoritmo de señal integra tecnología avanzada de procesamiento de señal de captura de eco. Esto hace que el producto sea aplicable a diversas condiciones complejas de plantas industriales.

La tecnología de “pretratamiento de tanque vacío” permite que el instrumento identifique correctamente los ecos efectivos y obtenga resultados de medición correctos incluso en presencia de múltiples interferencias de ecos falsos.

No se ve afectado por diversas condiciones de trabajo complicadas. Como líquido corrosivo fuerte, vapor, medio de espuma.

• Carcasa de aluminio fundido: segura, duradera (no es fácil de oxidar ni oxidar), peso ligero, fuerte plasticidad (fuerte ductilidad)
• Carcasa de acero inoxidable: 304 (resistencia a altas temperaturas, alta tenacidad), 316L (resistencia a la corrosión)
• Función de aprendizaje de onda falsa

Unidad en mm:

Instalación de brida

Cuando se utiliza una instalación con brida, la distancia mínima entre el instrumento y la pared del tanque debe ser de 200 mm.

• plano de referencia
• centro del vaso o eje de simetría

Instalación de elevación

• FMCW, es decir, onda continua de frecuencia modulada.
• La tecnología FMCW y la tecnología de radar de pulsos son dos tecnologías utilizadas en el alcance del radar de alta precisión. El principio básico es que la onda transmitida es una onda continua de alta frecuencia. Su frecuencia cambia con el tiempo según la ley de la onda triangular.
• FMCW (onda continua de frecuencia modulada), la frecuencia del eco recibido y la ley de cambio de frecuencia transmitida son las mismas, ambas son ondas triangulares. Sólo hay una diferencia horaria. Utilizando esta pequeña diferencia horaria, se puede calcular la distancia objetivo.
