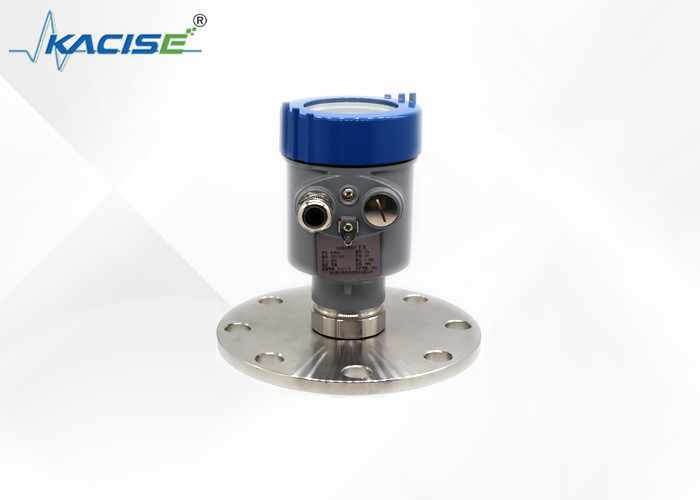

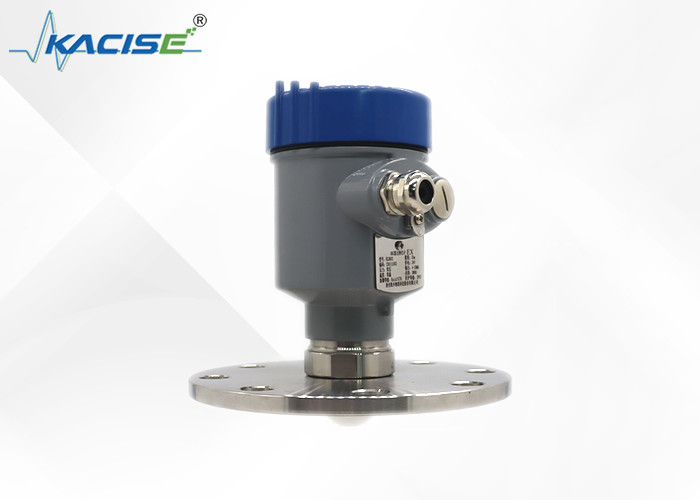

Medidor de nivel de radar sin contacto de 80 GHz de 1 mm de precisión para la medición del nivel del tanque de agua de 100 m

El medidor de nivel de radar sin contacto de precisión de 1 mm es un producto excepcional. ofrece una medición extremadamente precisa con una precisión de 1 mm. Este dispositivo es adecuado para la medición del nivel del tanque de agua hasta 100 m. diseño sin contacto reduce el desgaste, proporcionando fiable y a largo plazo el rendimiento para diversas aplicaciones industriales.

La antena de radar transmite un estrecho pulso de microondas que se reflejará de nuevo cuando alcanza la superficie del medio probado y luego vuelve a recibir Las señales se transmitirán al sistema eléctrico La velocidad de transmisión de las señales de nivel es la velocidad de transmisión de las señales. microondas es tan rápido, el tiempo utilizado para la transmisión de microondas a la La superficie del medio probado y luego reflejada hacia atrás es casi 0.

• Radar de ondas milimétricas, con una precisión de medición de hasta ±2 mm, y la zona ciega de medición mínima es de 0,05 m.
• El tamaño de la antena más pequeña satisface la medición de más trabajo las condiciones.
• Una variedad de antenas de lente, ángulos de lanzamiento más pequeños, más concentrados energía, señales de eco más fuertes y mayor confiabilidad que otros radares productos en las mismas condiciones industriales y mineras.
• Tiene una mayor penetración y puede utilizarse normalmente en el caso de adhesión y condensación.
• El rango de señal dinámica es mayor, y la medición de baja dieléctrica Los medios constantes son más estables.
• Modo de medición múltiple, respuesta del radar en modo de medición rápida

Cuando se instale el instrumento, evitar instalarlo sobre el material entrada, y tratar de evitar varios objetos que afectan a la señal, tales como las paletas de agitación, etc.

Fuente de alimentación

(4 ¢ 20) mA/HART (dos cables)

La fuente de alimentación y la señal de corriente de salida comparten una pantalla de dos núcleos Por favor, consulte los datos técnicos para la tensión de alimentación específica el rango.

(4 ¢ 20) mA ((4 cables/6 cables)

La fuente de alimentación necesita ser alimentado por separado, y un cuatro núcleos blindado el cable se utiliza para la fuente de alimentación y la señal de corriente (la señal de corriente y la interfaz RS485 puede ser salida al mismo tiempo, y un seis núcleos Se requiere un cable blindado para la salida simultánea).

Se aplican las siguientes condiciones:

La fuente de alimentación necesita ser alimentado por separado, y un cuatro núcleos blindado El cable se utiliza para la fuente de alimentación y la señal digital. la interfaz RS485 puede ser emitida al mismo tiempo, y un interfaz de seis núcleos blindado Se requiere un cable para la salida simultánea).

Observe los requisitos de la instalación eléctrica local Seguir las regulaciones locales para la salud y seguridad del personal. deben completarse las operaciones en los componentes eléctricos del instrumento. En la actualidad, la mayoría de los estudios se realizan por profesionales que han recibido una formación formal. placa de identificación del instrumento para garantizar que la especificación del producto cumple por favor asegúrese de que la tensión de la fuente de alimentación es constante con los requisitos que figuran en la placa de identificación del instrumento.

Este instrumento cumple plenamente los requisitos de la clase de protección IP66/67, por favor, asegúrese de que la cabeza de sellado del cable sea impermeable, tal como se muestra a continuación:

Cómo garantizar que la instalación cumple los requisitos de IP67:

• Asegúrese de que la cabeza de sellado no esté dañada.
• Asegúrate de que el cable no esté dañado.
• Por favor, asegúrese de que los cables utilizados cumplan los requisitos de la las regulaciones de conexión eléctrica.
• Antes de entrar en la interfaz eléctrica, doblar el cable hacia abajo para asegurar que el agua no fluya hacia la carcasa, véase 1
• Por favor, apriete la glándula del cable, ver 2
• Por favor, conecte la interfaz eléctrica no utilizada con un enchufe ciego, véase 3

Ángulo del haz

El ángulo de haz es el ángulo de haz en el que la densidad de energía del radar Las ondas de microondas emiten señales de luz cuando la onda alcanza la mitad de su valor máximo (3dB de ancho). fuera del rango del haz y puede ser reflejada por objetos que interfieren.

Cuanto mayor sea el tamaño de la antena y menor sea el ángulo del haz α, menos Se generarán ecos de interferencia.

Para obtener mediciones más precisas, evite instalar dispositivos internos (como como interruptores de límite, sensores de temperatura, bases, anillos de vacío, bobinas de calefacción, las deflectoras, etc.) dentro del rango del haz de señal.

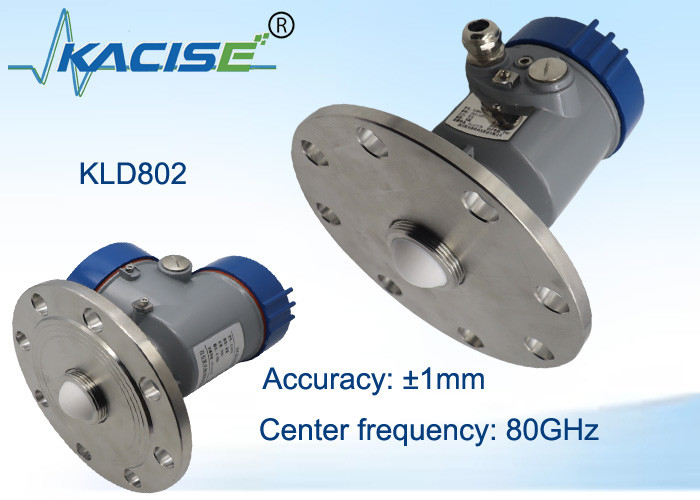

Muestra de productos de la serie KLD800
