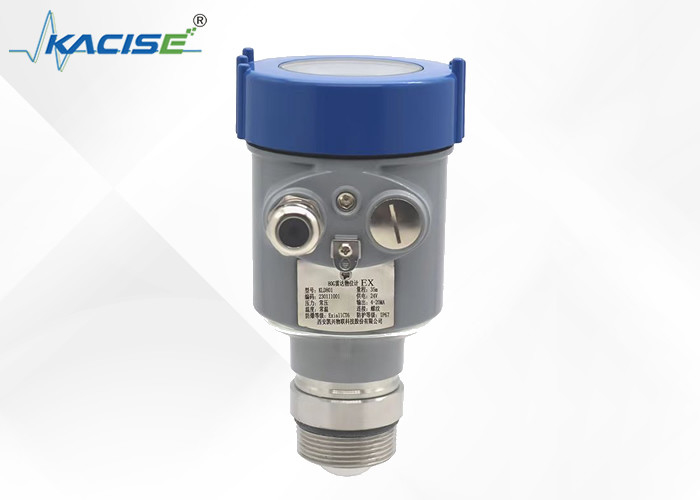

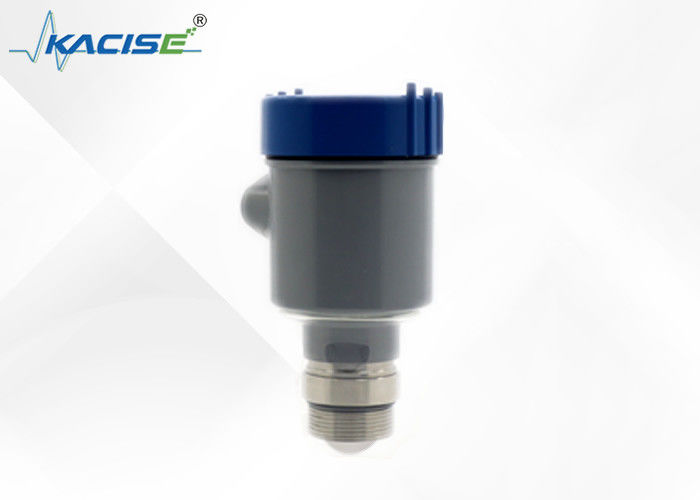

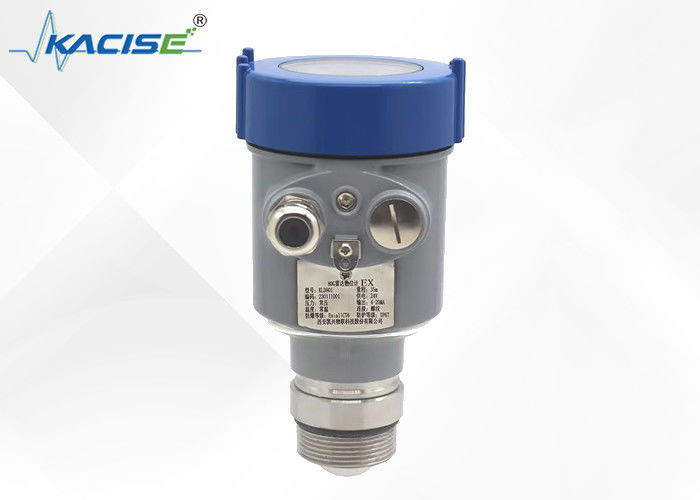

Medidor de nivel por radar Kacise de 80 GHz para líquidos no corrosivos con salida de 4-20 mA y alcance de 30 m

Kacise 4 - indicador de nivel de radar no corrosivo de la medida llana de Liquide de 20mA los 30m 80G
El medidor de nivel de radar Kacise 4 - 20 mA 30 m no corrosivo de medición de nivel de líquido 80G es un producto extraordinario. Está diseñado específicamente para medir con precisión el nivel de líquidos no corrosivos. Con una salida de señal de 4 - 20 mA y un rango de medición de hasta 30 metros, proporciona datos confiables y precisos. La tecnología de radar 80G garantiza un rendimiento excelente incluso en entornos desafiantes. Es adecuado para diversas aplicaciones industriales donde el control de los niveles de líquidos es crucial. Sus funciones avanzadas permiten un funcionamiento eficiente y contribuyen a un mejor control de procesos, ayudando a las industrias a optimizar su producción y garantizar el buen funcionamiento de las operaciones relacionadas con el almacenamiento y la gestión de líquidos.

1. Dimensión del producto

2. Principio de funcionamiento
La antena del radar transmite un pulso de microondas estrecho que se reflejará cuando llegue a la superficie del medio probado y luego será recibido nuevamente por el sistema de antena. Las señales se transmitirán al circuito eléctrico y luego se convertirán en señales de nivel. Como la velocidad de transmisión de las microondas es tan rápida, el tiempo utilizado para la transmisión de las microondas a la superficie del medio probado y luego reflejado es casi 0.

3. Características técnicas

• Radar de onda milimétrica, la precisión de la medición puede alcanzar hasta ±2 mm y la zona ciega de medición mínima es de 0,05 m.
• El tamaño de antena más pequeño satisface la medición de más condiciones de trabajo.
• Una variedad de antenas de lentes, ángulos de lanzamiento más pequeños, energía más concentrada, señales de eco más fuertes y mayor confiabilidad que otros productos de radar en las mismas condiciones industriales y mineras.
• Tiene una penetración más fuerte y se puede utilizar normalmente en caso de adherencia y condensación.
• El rango de señal dinámica es mayor y la medición de medios con baja constante dieléctrica es más estable.
• Múltiples modos de medición, respuesta del radar en modo de medición rápida

4. Especificaciones técnicas y selecciones de modelos.

5. Requisitos de instalación
Al instalar el instrumento, evite instalarlo encima de la entrada de material y trate de evitar diversos objetos que afecten la señal, como paletas agitadoras, etc.

6. Conexión eléctrica
Fuente de alimentación
(4~20) mA/HART (2 cables)
La fuente de alimentación y la señal de corriente de salida comparten un cable blindado de dos núcleos. Consulte los datos técnicos para conocer el rango de voltaje de suministro específico.
(4~20) mA(4 hilos/6 hilos)
La fuente de alimentación debe alimentarse por separado y se utiliza un cable blindado de cuatro núcleos para la fuente de alimentación y la señal de corriente (la señal de corriente y la interfaz RS485 se pueden emitir al mismo tiempo, y se requiere un cable blindado de seis núcleos para la salida simultánea).
RS485/Modbus
La fuente de alimentación debe alimentarse por separado y se utiliza un cable blindado de cuatro núcleos para la fuente de alimentación y la señal digital. (La señal actual y la interfaz RS485 se pueden emitir al mismo tiempo, y se requiere un cable blindado de seis núcleos para la salida simultánea).

7. Conexión

8. Guía de seguridad
¡Observe los requisitos de las normas locales de instalación eléctrica! Siga las regulaciones locales para la salud y seguridad del personal. Todas las operaciones en los componentes eléctricos del instrumento deben ser realizadas por profesionales que hayan recibido capacitación formal. Verifique la placa de identificación del instrumento para asegurarse de que las especificaciones del producto cumplan con sus requisitos. Asegúrese de que el voltaje de la fuente de alimentación sea consistente con los requisitos de la placa de identificación del instrumento.

9. Grado de protección
Este instrumento cumple totalmente con los requisitos de la clase de protección IP66/67; asegúrese de que el cabezal de sellado del cable sea impermeable. Como se muestra a continuación:

Cómo garantizar que la instalación cumpla con los requisitos de IP67:
Asegúrese de que el cabezal de sellado no esté dañado.
Asegúrese de que el cable no esté dañado.
Asegúrese de que los cables utilizados cumplan con los requisitos de la normativa de conexión eléctrica.
Antes de ingresar a la interfaz eléctrica, doble el cable hacia abajo para asegurarse de que el agua no fluya hacia la carcasa, consulte ①
Apriete el prensaestopas, consulte ②
Conecte la interfaz eléctrica no utilizada con un enchufe ciego, consulte ③

10. Linealidad del sensor
Ángulo de haz
El ángulo del haz es el ángulo del haz en el que la densidad de energía de la onda del radar alcanza la mitad de su valor máximo (3 dB de ancho). Las microondas emiten señales fuera del alcance del haz y pueden reflejarse en objetos que interfieren.

Cuanto mayor sea el tamaño de la antena y menor el ángulo del haz α, menos ecos de interferencia se generarán.
Para obtener mediciones más precisas, evite instalar dispositivos internos (como interruptores de límite, sensores de temperatura, bases, anillos de vacío, bobinas calefactoras, deflectores, etc.) dentro del alcance del haz de señal.
Muestra de productos de la serie KLD800
