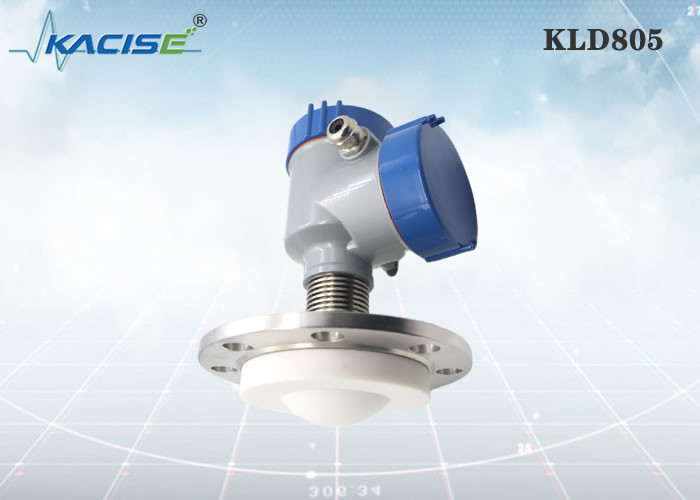

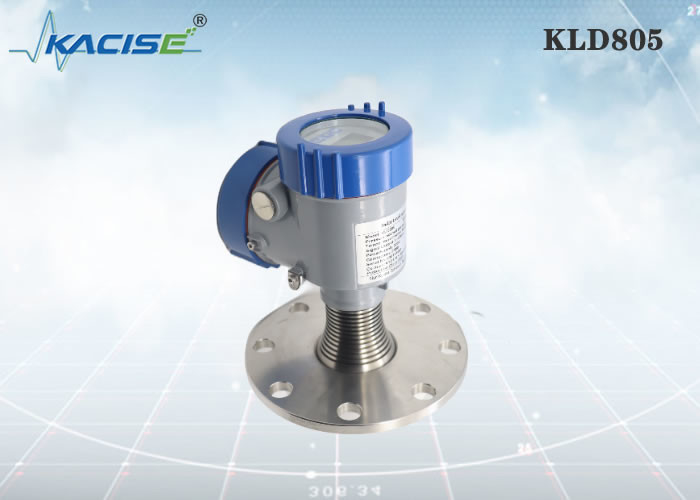

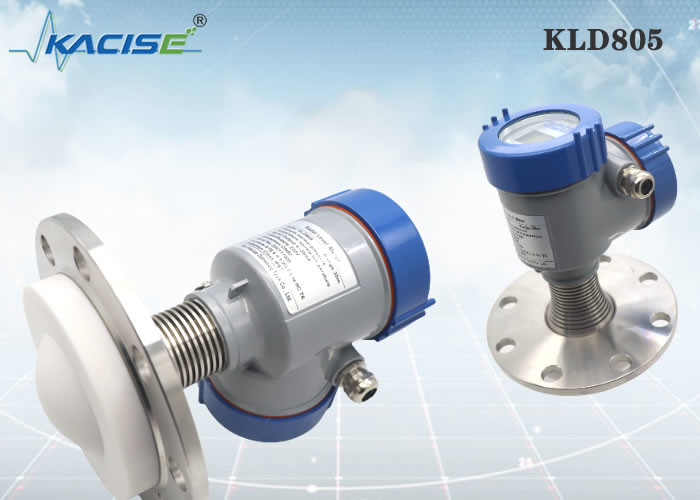

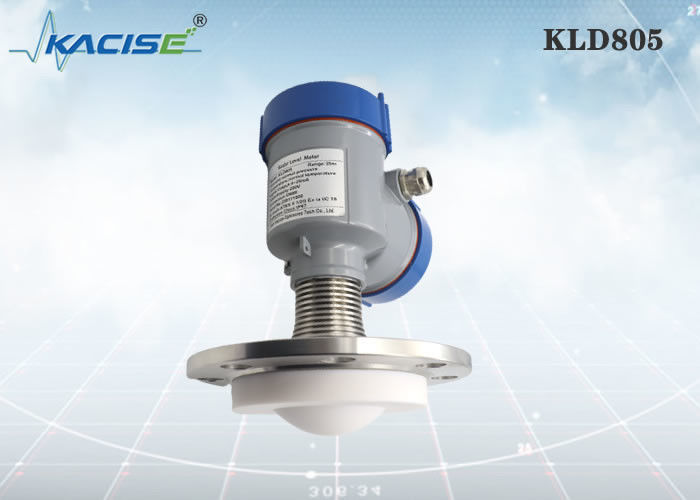

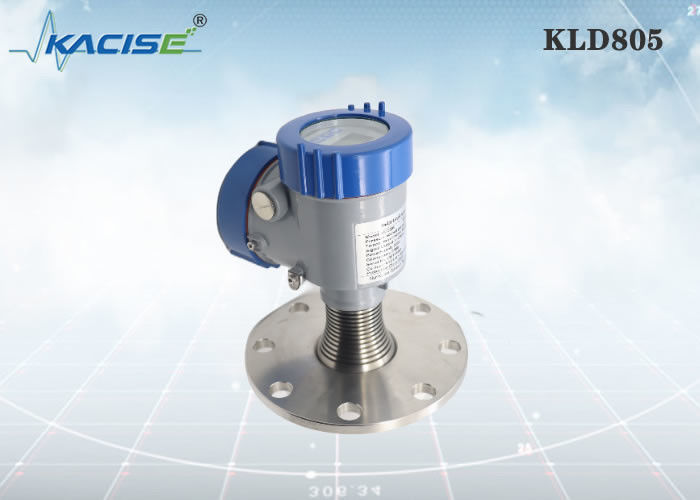

Sensor de nivel de radar FM KLD805 80G
Introducción
El medidor de nivel de radar Apure opera a 76-81 GHz, que tiene un rango máximo de medición de 100 m y una zona ciega mínima de 10 cm. Soporta aplicaciones de 4 cables y 2 cables.
La frecuencia de funcionamiento más alta y la longitud de onda más corta lo hacen ideal para aplicaciones sólidas, incluidas aquellas con polvo extremo y altas temperaturas hasta + 200 °C.El radar consiste en un circuito electrónico acoplado a una antena de lente y una brida para un posicionamiento rápido y fácil.
Características
Material PTFE:Es hidrófobo, no humedece, tiene una alta densidad y es resistente a altas temperaturas.
Ventajas del uso de compuestos llenos de PTFE
• las condiciones de trabajo Excelente resistencia a los productos químicos
• las condiciones de trabajo Amplio rango de temperatura de funcionamiento
• las condiciones de trabajo Excelentes propiedades dieléctricas
• las condiciones de trabajo No adhesivo, baja fricción
• las condiciones de trabajo No hay fragilidad ni envejecimiento
• las condiciones de trabajo Se puede lograr un acabado superficial liso
• las condiciones de trabajo No humectantes
• las condiciones de trabajo Protección contra la corrosión
• las condiciones de trabajo Aislamiento eléctrico
• las condiciones de trabajo Alta estabilidad térmica y resistencia a las llamas
• las condiciones de trabajo Resistencia a la intemperie
• las condiciones de trabajo Cumplimiento de los requisitos de calidad alimentaria
|
KLD805 y otros
|
Medio: líquido corrosivo fuerte, vapor, espuma,
alta temperatura y alta presión.
Rango de medición: 0,1 m~10/20/30/60/100 m
Conexión de proceso: brida ≥ DN80
Temperatura del proceso: -40 ∼200°C
Presión de proceso: -0,1 ∼2,5 MPa
Tamaño de la antena: antena de lente de 76 mm (según el tamaño de la brida)
Material de la antena: PTFE/ relleno general
Precisión: ± 1 mm
Clase de protección: IP67
Frecuencia central: 80 GHz
Ángulo de lanzamiento: 3°
Fuente de alimentación: de dos cables /DC24V
Cuatro cables /DC12~24V
Cuatro cables /AC220V
Encasillado: aluminio / plástico / acero inoxidable
Salida de señal: dos cables /4...20mA/protocolo HART
Cuatro cables 4...20mA/ RS485 Modbus
|
Instalación
1Instalación de las bridas
Cuando se utilice una instalación de brida, la distancia mínima entre el instrumento y la pared del tanque debe ser de 200 mm.
① el plano de referencia
② centro del recipiente o eje de simetría
2Instalaciones de elevación
Requisitos de instalación
Al instalar el instrumento, evite instalarlo por encima de la entrada del material y trate de evitar varios objetos que afecten la señal, como remezclar paletas, etc.
En condiciones de trabajo extremadamente complejas, el instrumento puede funcionar normalmente si no hay ningún obstáculo en el área con un radio de 20 cm centrado en el punto de instalación.
Diagrama de conexión de la instalación:
La altura máxima del carrete de instalación H max depende del diámetro del carrete de instalación D y del tamaño del ángulo de lanzamiento del producto.
Una conexión de instalación demasiado larga afectará el rendimiento del radar.
Las dimensiones
Dimensión de la carcasa
Unidad en mm:
Producción
