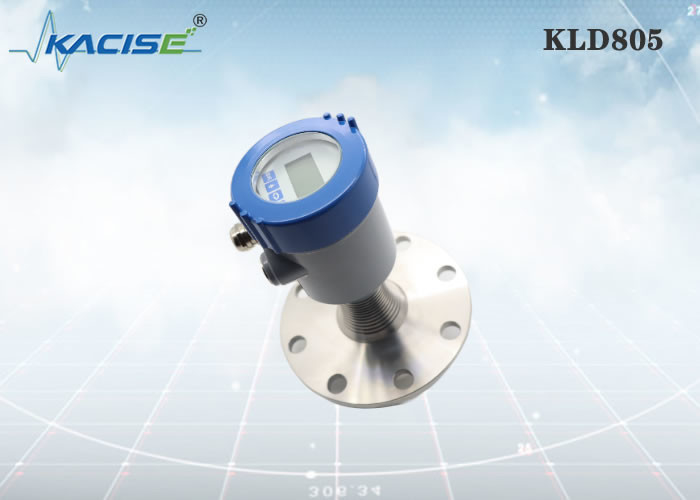

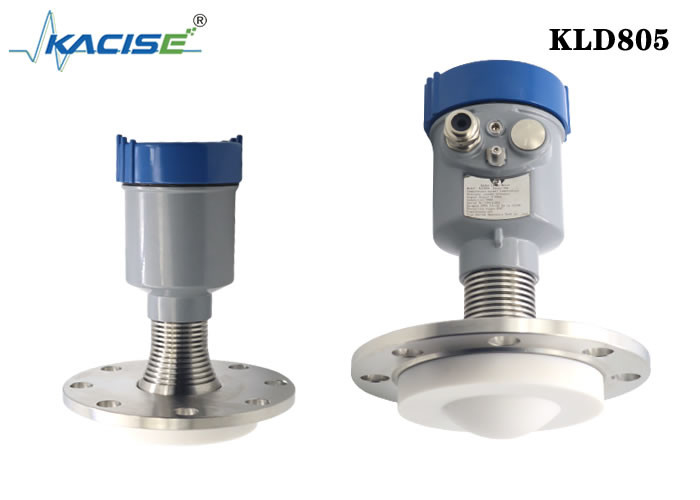

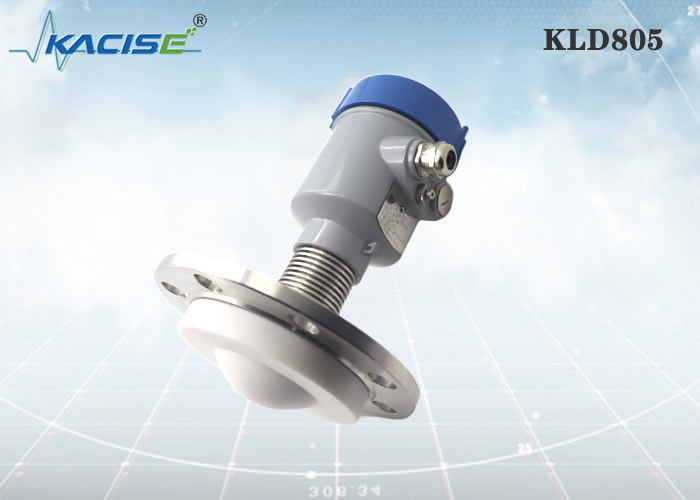

Transmisor de nivel de radar KLD805 de 80 GHz para líquido corrosivo fuerte con precisión de ±1 mm y tecnología FMCW

El medidor de nivel de radar KLD800 serie 80G adopta la tecnología de onda continua modulada por frecuencia (FMCW).y la frecuencia de la señal del radar aumenta linealmenteLa señal de radar transmitida es recibida por la misma antena después de ser reflejada por el medio medido.la diferencia de frecuencia entre la frecuencia de la señal transmitida y la frecuencia de la señal recibida es proporcional a la distancia medidaLa señal de diferencia de frecuencia recogida se somete a una transformación de Fourier rápida (FFT) para obtener el espectro del eco reflejado,y la distancia al objetivo a medir se calcula sobre la base de este.

• Radar de ondas milimétricas, la precisión de medición puede alcanzar hasta ±2 mm, y la zona ciega mínima de medición es de 0,05 m.
• El tamaño de la antena más pequeño satisface la medición de más condiciones de trabajo.
• Una variedad de antenas de lente, ángulos de lanzamiento más pequeños, energía más concentrada, señales de eco más fuertes y mayor confiabilidad que otros productos de radar en las mismas condiciones industriales y mineras.
• Tiene una mayor penetración y puede utilizarse normalmente en caso de adhesión y condensación.
• El rango de señal dinámica es mayor y la medición de medios de baja constante dieléctrica es más estable.
• Múltiples modos de medición, respuesta del radar en modo de medición rápida.

KLD805 y otros

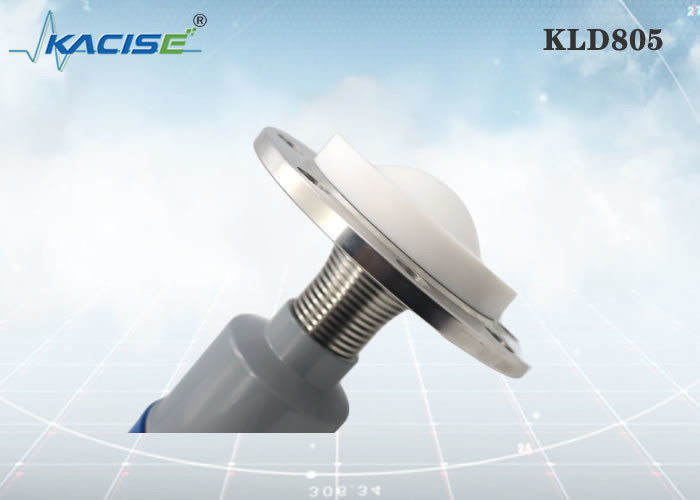

Medio: líquido corrosivo fuerte, vapor, espuma, alta temperatura y alta presión. Rango de medición: 0,1 m~10/20/30/60/100 m Conexión de proceso: brida ≥ DN80 Temperatura del proceso: -40 ∼200°C Presión de proceso: -0,1 ∼2,5 MPa Tamaño de la antena: antena de lente de 76 mm (según el tamaño de la brida) Material de la antena: PTFE/ relleno general Precisión: ± 1 mm Clase de protección: IP67 Frecuencia central: 80 GHz Ángulo de lanzamiento: 3° Fuente de alimentación: de dos cables /DC24V Cuatro cables /DC12~24V Encasillado: aluminio / plástico / acero inoxidable Salida de señal: dos cables /4...20mA/protocolo HART Cuatro cables 4...20mA/ RS485 Modbus

Cuando se utilice una instalación de brida, la distancia mínima entre el instrumento y la pared del tanque debe ser de 200 mm.

1 plano de referencia

2 centro del recipiente o eje de simetría

Al instalar el instrumento, evite instalarlo por encima de la entrada del material y trate de evitar varios objetos que afecten la señal, como remezclar paletas, etc.

En condiciones de trabajo extremadamente complejas, el instrumento puede funcionar normalmente si no hay obstáculos en el área con un radio de 20 cm centrado en el punto de instalación.

Diagrama de conexión de la instalación:

La altura máxima del carrete de instalación H max depende del diámetro del carrete de instalación D y del tamaño del ángulo de lanzamiento del producto.

Una conexión de instalación demasiado larga afectará el rendimiento del radar.

Unidad en mm:

Unidad en mm:
