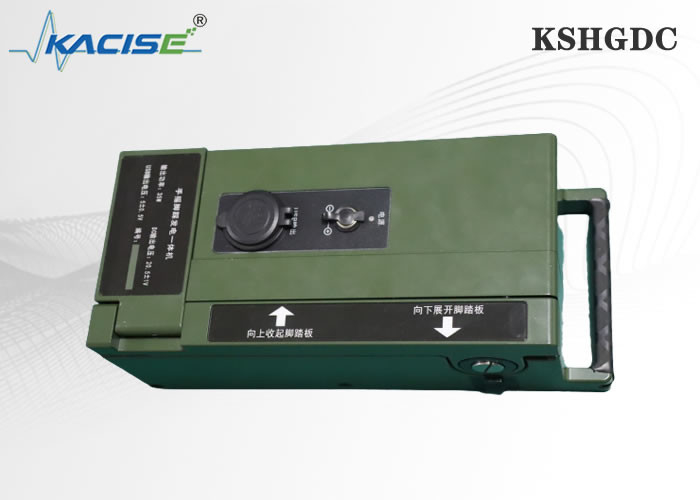

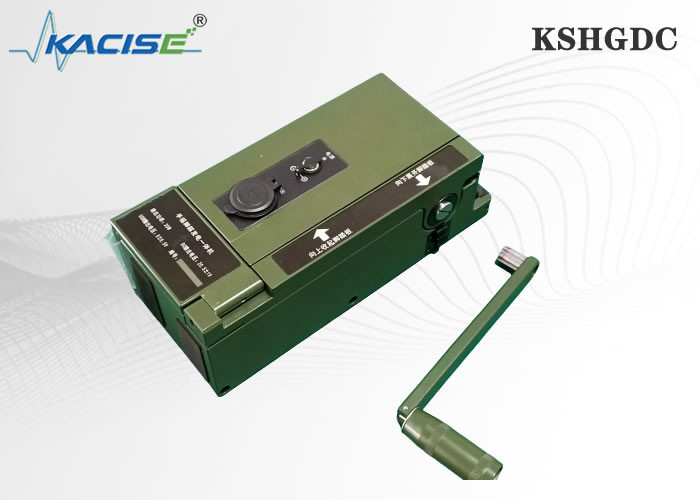

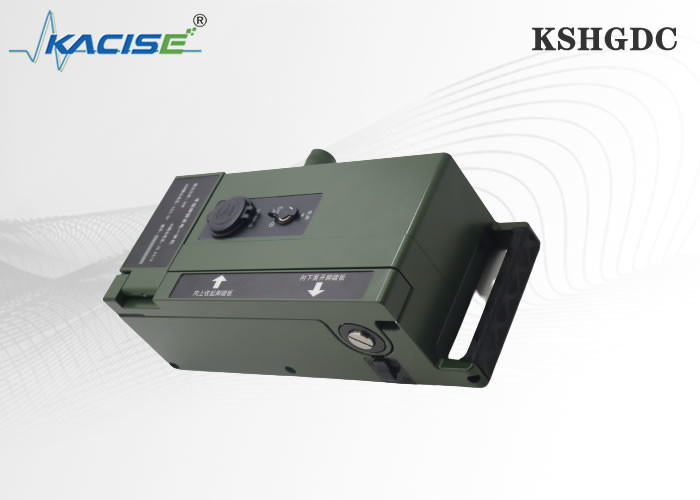

KSHGDC Generador de manivela de mano militar
Descripción general
1.1 Aplicación
Este generador de mano es una fuente de energía DC emergente para cargar el radio y la batería con 16,8V y 5V de voltaje.Puede suministrar energía de forma continua operar en carga flotante la batería de almacenamiento para emergencias militares.
Características del producto:
- Alimentación del equipo en cualquier momento a mano en el campo
- La potencia total es superior a 10W, de tamaño pequeño y alta potencia
- Proporcionar salida 12V y salida USB 5V para alimentar varios dispositivos
- Concha de aleación de aluminio, más sólida y confiable
- Toda la máquina es menos de 600g, más portátil
1.2 Principales especificaciones
Parámetros principales
| Características |
Descripción |
Nota |
| Capacidad de carga |
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero. |
|
| Capacidad de salida |
14Los componentes de las máquinas de ensamblaje y de los equipos de ensamblaje y de ensamblaje |
|
| Valor de la abrazadera del voltaje de salida |
29Vdc |
La tensión de salida está positivamente correlacionada con la velocidad de giro |
| Velocidad de encendido |
90-150 r/min (normal) |
Controlar la velocidad de encendido para asegurarse de que el verde se encendió; esto significa que el generador que trabaja en las condiciones de trabajo adecuadas |
| Válvula de salida |
12-24V ordenable |
|
| Potencia de salida |
60W de energía normal, 80W máximo |
|
| tensión la ondulación |
25 mV |
|
| ProducciónNotensión fluctuaciónsegún la carga variable |
10% de la producciónValor nominal (máximo) |
|
| Vida laboral |
1200 horas nominales |
|
| Protección contra cortocircuito de salida |
Apoyados |
|
| Entorno de aplicación |
Temperatura: -40°C+70°C.
Humedad relativa: 0%~95% (~40°C).
Vibración:5.5-200Hz @1,5 g
|
A prueba de lluvia |
| Tamaño |
Cuerpo 145 mm x 85 mm x 70 mm. |
Peso 1,8 kg (con manivela) |
| Enmarcado: 800 mm × 430 mm × 285 mm |
Peso 2,8 kg (con manivela) |
1.3 El paquete de entrega consiste en:
| Punto de trabajo |
Cantidad |
Nota |
| Cuerpo del generador |
1 por ciento |
|
| Enmarcador integrado |
1 por ciento |
|
| Cables de transmisión de energía |
1 por ciento |
La longitud del cable es de 3 cables de núcleo para 2 salidas y un bucle común. |
| Cinturón de hombro |
1 par |
|
Un generador, un cable de alimentación con enchufes en una bolsa de lona.
2 Principios de funcionamiento
Este generador manual es operado por mano de obra. mediante el engranaje, produce la fuerza motriz para hacer el magnetismo permanente generador síncrono para generar energía.después de ser rectificado por diodo de silicioLa tensión de salida para la carga no está regulada.
2.1 Transmisión de engranajes
La potencia de este generador manual se transmite por tres engranajes en serie, la potencia de las manijas se transmite al eje del engranaje del rotor del generador y el hace girar el rotor.La relación de transmisión total I=Il xI2=7.46x6.71 =50 Como la velocidad de giro es de 11 Or/min, la velocidad del rotor del generador es de aproximadamente 3000 r/min.
2.2 El generador
La estructura del generador es de tipo de rotor externo; el estator consiste en bobinados distribuidos y inclinados de 3 fases en conexión con estrellas.El rotor está hecho de tierra rara imán permanente es de forma de estrella y ocho polosCuando las manijas están giradas, hay un movimiento relativo del campo magnético con respecto al estator,y el voltaje alternativo de 3 fases se induce en el enrollamiento del estator con una frecuencia de aproximadamente 200 Hz.
2.3 Parte del circuito
El circuito está compuesto por un rectificador de puente de 3 fases y un filtro de condensador.La pantalla digital indica el estado de funcionamiento, incluidos el voltaje y la corriente. Controlar la velocidad de giro para mantener el indicador verde encendido durante el giro de la manivela, el amarillo encendido, debe acelerar y el rojo encendido para reducir la velocidad del indicador.
2.4 Método de protección
Este generador está provisto de un circuito de protección contra el exceso de tensión para limitar el voltaje de entrada del regulador y el voltaje de salida de carga a 29V±0.5V y para evitar que el instrumento suministrado se dañe por encendimiento a velocidad excesiva y alta tensión
