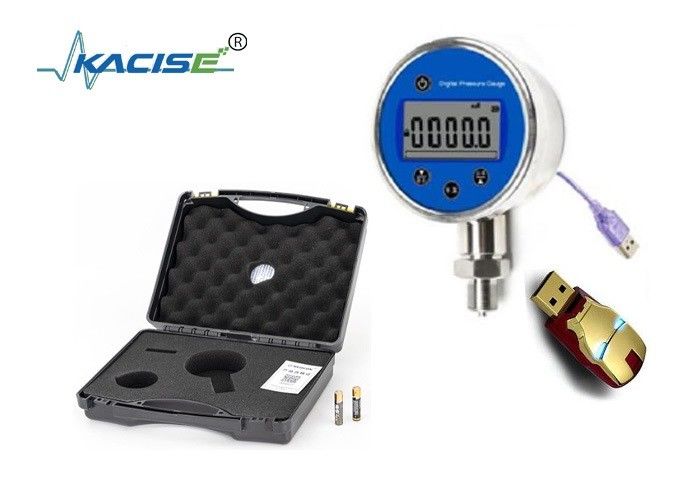

Medidor de presión digital de alta precisión 0,02% con protección IP66 y almacenamiento digital para 11000 puntos de datos

1. Descripción general

El manómetro digital de precisión KPG201C utiliza un circuito integrado a gran escala de alta precisión y baja potencia como dispositivo central, que se compone principalmente de un chip de medición de alta precisión, un circuito de protección de carga de batería, un sensor y un circuito de procesamiento de señal.

El producto utiliza un microprocesador para compensar y corregir automáticamente la deriva cero del instrumento, la no linealidad, etc., y utiliza dispositivos de alto rendimiento, como sensores de presión de alta estabilidad, para garantizar la precisión y confiabilidad del instrumento. El medidor puede configurar varios parámetros de función por sí mismo, la aplicación es flexible y se pueden seleccionar varias funciones. Se pueden almacenar hasta 11000 datos y el tiempo de almacenamiento se puede configurar usted mismo.

2. Características

1. Se pueden configurar varios parámetros según los requisitos del usuario en cualquier momento y en cualquier lugar, y la aplicación es flexible y conveniente.
2. Los manómetros de funciones especiales se pueden personalizar según los requisitos del usuario.
3. El software realiza compensación de temperatura con alta precisión y amplia temperatura de funcionamiento.

3. Parámetros

4. Panel de visualización y teclas

5. Calibración

Si la visualización de la presión es inexacta y se requiere calibración de presión, comuníquese con la empresa y explíquele al profesional.

Nota: No se permite que los no profesionales calibren el manómetro para evitar daños graves al manómetro.

6. Uso de funciones básicas

1. Encendido y apagado

   Presione brevemente "encendido" para encender y apagar el medidor. Después de encender la alimentación, la pantalla mostrará el rango del manómetro.

2. Luz de fondo encendida y apagada

   Presione brevemente "unidad" para encender/apagar la luz de fondo y el color será blanco. La luz de fondo se apaga automáticamente después de 5 segundos.

3. Presión clara

   Presione el puerto de presión del manómetro hacia la atmósfera. Si el valor de medición de presión actual está dentro del rango de calibración cero, presione "cero" para borrar el valor medido. Si tiene éxito, se mostrará “CAL-0”.

4. Grabación de datos

   Mantenga presionado "unidad" durante aproximadamente 5 segundos para iniciar/detener la función de registro de datos del manómetro. Consulte la descripción de la pantalla, si se muestra la marca de almacenamiento, significa que actualmente se encuentra en el estado de almacenamiento; de lo contrario, no se almacenará. Si el almacenamiento está lleno, el manómetro mostrará "FULL".

   Nota: El estado de almacenamiento se sale automáticamente después de reiniciar.

5. Comunicación

   Antes de comunicarse, primero conecte el manómetro a la computadora, luego presione el botón de menú para ingresar a la operación USB inicial. Si aparece "OK", el software de la computadora se abrirá para el siguiente paso. Si se muestra "LOAD" durante unos segundos, luego se muestra "ERR-C" durante unos segundos y luego regresa a la interfaz normal, luego falla. En este momento, puede cambiar la línea de comunicación o reiniciar el manómetro para que funcione nuevamente. Una vez completada la transferencia de datos, presione la tecla abrir para volver a la interfaz normal.

   Nota: Después de ingresar al estado de comunicación, el manómetro saldrá automáticamente del estado de almacenamiento.

7. Configuración de instrucciones del menú

1. entrar al menú

   Antes de ingresar al menú de configuración, debe ingresar su contraseña y la contraseña es “503”. El método de operación es el siguiente:

   1. Mantenga presionado el botón de menú durante aproximadamente 5 segundos, la pantalla muestra la interfaz de ingreso de contraseña “P---”; la contraseña se ingresa de izquierda a derecha;
   2. Al ingresar, la tecla arriba es el número +, la tecla abajo es el número -, la tecla de menú está determinada por el número y se ingresa la contraseña "503" para ingresar a la interfaz de configuración.

   Nota: Si la contraseña se ingresa incorrectamente, se mostrará "Err-0" y se regresará a la interfaz normal.

2. establecer las opciones del menú

   Hay 2 opciones en el menú de configuración, que son:

   1-Int 2-Mod

   Explique lo siguiente:

   1. Ejecute este elemento para establecer el intervalo de tiempo de almacenamiento;
   2. Ejecute este elemento para configurar el modo del manómetro.

   Presione las teclas "luz de fondo" y "cero" para seleccionar las dos opciones anteriores, presione el botón "Menú" para ingresar a la configuración del elemento seleccionado y presione el botón "Apagar" para regresar a la interfaz normal.

3. establecer el intervalo de almacenamiento

   Después de ingresar a esta interfaz, se muestra el tiempo del intervalo de almacenamiento actual (en segundos). Presione el botón "Menú", el primer dígito parpadea, presione las teclas "Retroiluminación" y "Corregir cero" para sumar/restar el número. El primer bit está configurado. Después de eso, presione el botón "Menú" para ingresar a la segunda configuración. Una vez completada la configuración, si el número está dentro del rango de (1-7200), se almacenará y volverá a la interfaz anterior. En este momento, se completa la configuración. Si está fuera del rango, se mostrará. "Err-0" y regrese a la interfaz anterior, que sigue siendo el último dato de configuración. Presione el botón "Apagar" en cualquier momento para salir de la operación actual y volver a la pantalla anterior.

   Nota: La velocidad de medición predeterminada de fábrica del instrumento es 0010 (10 segundos una vez)

4. configuración de modo

   Después de ingresar a esta interfaz, se muestra el modo actual. Presione "Retroiluminación" o "Cero" para cambiar el modo. Después de seleccionar, presione el botón "Menú" para completar la configuración y volver a la interfaz anterior.

   Seleccione Mod1, la frecuencia de muestreo de presión del manómetro es de 1 segundo;

   Seleccione Mod2, la frecuencia de muestreo de presión del manómetro es el tiempo de intervalo de almacenamiento establecido.

   La flecha hacia arriba es el indicador de modo, que se muestra como Mod2 y no como Mod1.

   En circunstancias normales, si desea comprobar el manómetro, puede utilizar Mod1. La frecuencia de muestreo de presión de Mod2 está relacionada con el intervalo de almacenamiento establecido.

   Nota: Cuando utilice la función de almacenamiento, se recomienda utilizar Mod2 para prolongar la duración de la batería. El modo tiene una función de guardado automático e ingresa automáticamente al modo de configuración antes del último apagado después de reiniciar.

8. Operación de la función de almacenamiento

1. eliminación de datos

   Después de ingresar a la interfaz de ingreso de contraseña, ingrese la contraseña "600", presione el botón "Menú", el manómetro muestra "OK", la eliminación de datos se completa y se regresa a la interfaz normal.

2. ver la hora

   Después de ingresar a la interfaz de ingreso de contraseña, ingrese la contraseña "601", el manómetro mostrará "año-mes-día-hora-minuto-segundo" a su vez y volverá automáticamente a la interfaz normal.

3. ver el número de registros

   Después de ingresar a la interfaz de ingreso de contraseña, ingrese la contraseña "602", el manómetro mostrará la cantidad de datos almacenados actualmente y volverá automáticamente a la interfaz normal.

9. Instalación y Mantenimiento

1. instalación

   1. El medidor debe instalarse en un plano vertical horizontal.
   2. Preste atención a la coincidencia del rango de presión cuando se utiliza con una bomba de presión u otros instrumentos.
   3. A presión 0, si la pantalla del manómetro digital no es 0, para garantizar la precisión de la medición, utilice el botón "Cero" para realizar la calibración a cero.
   4. Antes de instalar el medidor digital en el dispositivo, verifique si el cabezal está limpio. Mantenga el tubo limpio durante su uso.

2. mantenimiento

   1. El instrumento es un instrumento de medición de alta precisión, que debe seleccionarse en la circulación de aire, fácil de observar, fácil de mantener y operar.
   2. Aunque el manómetro digital puede sobrepresionar 1,2 veces durante el uso, afectará la precisión de la medición y dañará el instrumento. Se recomienda que el usuario utilice el medidor según el rango.
   3. Cuando la pantalla LCD del manómetro digital de precisión muestre que el voltaje de la batería es un espacio, cárguela inmediatamente para garantizar el funcionamiento normal de la medición. Apague durante la carga, el tiempo de carga es de 3 a 4 horas.
