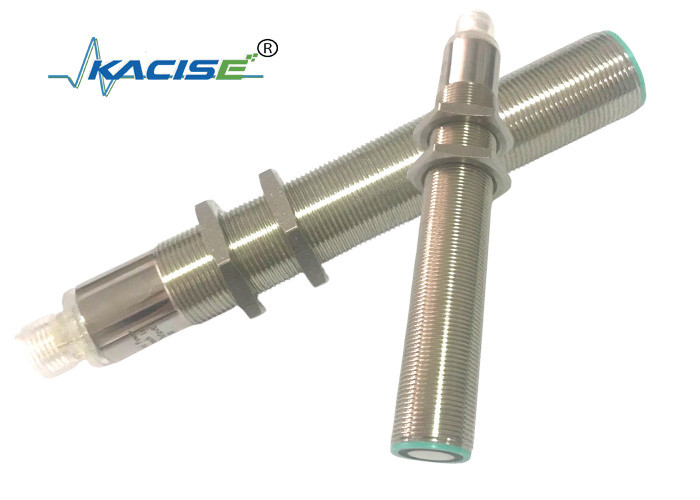

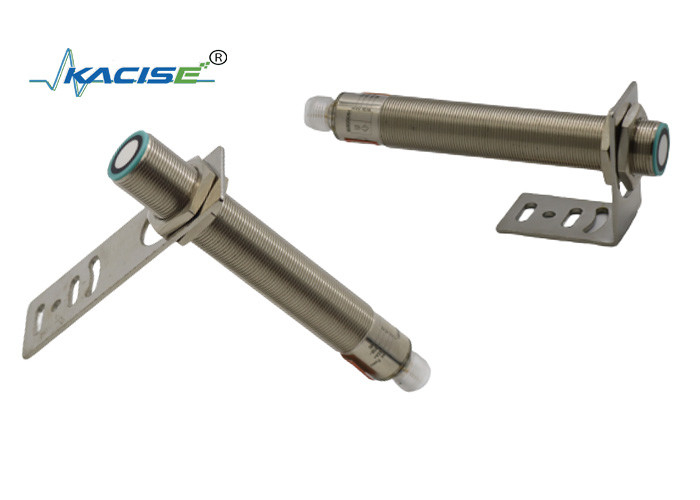

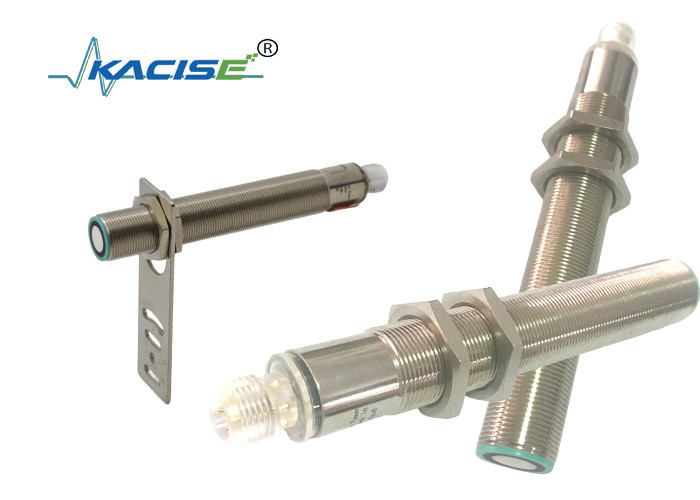

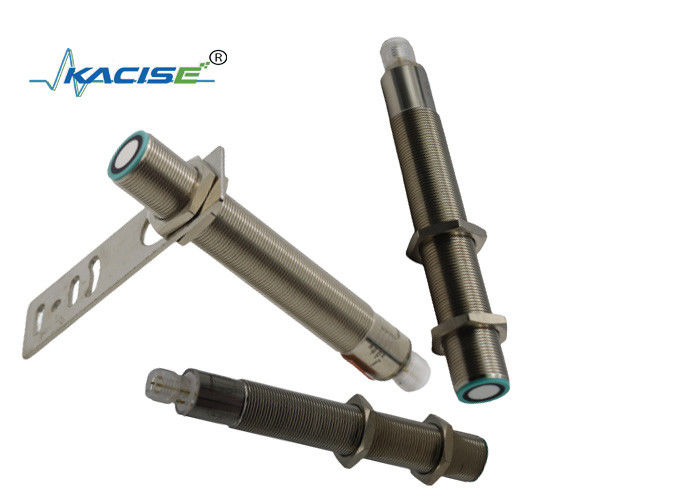

Sensor de nivel ultrasónico de salida RS485 con rango de detección de 50 mm-1000 mm y protección IP67 para el monitoreo del tanque de líquido

El sensor ultrasónico dispone de una salida de conmutación con dos puntos de conmutación programables. Estos se configuran aplicando la tensión de alimentación - UB o + UB a la entrada TEACH-IN. La tensión de alimentación debe aplicarse a la entrada TEACH-IN durante al menos 1 s. Los LED indican si el sensor ha reconocido el objetivo durante el procedimiento TEACH-IN. El punto de conmutación A1 se programa con - UB, A2 con +UB. Se pueden configurar ocho funciones de salida diferentes. Punto de conmutación, distancia de ajuste solo después del encendido. El reloj interno puede garantizar que no se pueda cambiar después de 5 minutos cuando se enciende. Si desea cambiar el punto de conmutación, el usuario solo puede configurar la distancia solicitada después del reinicio de energía.

Modo ventana TEACH-IN, función normalmente abierta
- Establecer el objetivo cerca del punto de conmutación
- Punto de conmutación TEACH-IN A1 con - UB
- Establecer el objetivo en el punto de conmutación lejano
- Punto de conmutación TEACH-IN A2 con + UB
Modo ventana TEACH-IN, función normalmente cerrada
- Establecer el objetivo en el punto de conmutación lejano
- Punto de conmutación TEACH-IN A2 con - UB
- Establecer el objetivo cerca del punto de conmutación
- Punto de conmutación TEACH-IN A1 con + UB
Punto de conmutación TEACH-IN, función normalmente abierta
- Establecer el objetivo cerca del punto de conmutación
- Punto de conmutación TEACH-IN A1 con - UB
- Cubra el sensor con la mano o retire todos los objetos.
desde el rango de detección
-Punto de conmutación TEACH-IN A2 con + UB
Punto de conmutación TEACH-IN, función normalmente cerrada
- Cubra el sensor con la mano o retírelo todo.
objetos fuera del alcance de detección
- Punto de conmutación TEACH-IN A2 con - UB
- Establecer el objetivo cerca del punto de conmutación
- Punto de conmutación TEACH-IN A1 con + UB
TEAC-IN intervalo de histéresis grande, modo normalmente abierto
- Establecer el objetivo cerca del punto de conmutación
- Punto de conmutación TEACH-IN A1 con + UB
- Establecer el objetivo en el punto de conmutación lejano
- Punto de conmutación TEACH-IN A2 con - UB
TEAC-IN intervalo de histéresis grande, modo normalmente cerrado
- Establecer el objetivo en el punto de conmutación lejano
- Punto de conmutación TEACH-IN A2 con + UB
- Establecer el objetivo cerca del punto de conmutación
- Punto de conmutación TEACH-IN A1 con - UB
TEACH-IN detección de presencia de objetos modo normalmente abierto
- Cubra el sensor con la mano o retire todos los objetos del
rango de detección
- Punto de conmutación TEACH-IN A2 con - UB
- Cubra el sensor con la mano o retire todos los objetos del
rango de detección
- Punto de conmutación TEACH-IN A2 con + UB
TEACH-IN detección de presencia de objetos modo normalmente cerrado
- Cubra el sensor con la mano o retire todos los objetos del rango de detección.
- Punto de conmutación TEACH-IN A2 con +UB
- Cubra el sensor con la mano o retire todos los objetos del rango de detección.
- Punto de conmutación TEACH-IN A2 con -UB
Configuración predeterminada del punto de conmutación
A1=rango ciego,A2=distancia nominal

Si el sensor se instala en una temperatura ambiente que cae por debajo de 0 ℃, debería funcionar bien con las medidas de protección. En caso de montaje directo del sensor en un orificio pasante utilizando tuercas de acero, debe fijarse en el centro de la rosca de la carcasa.
