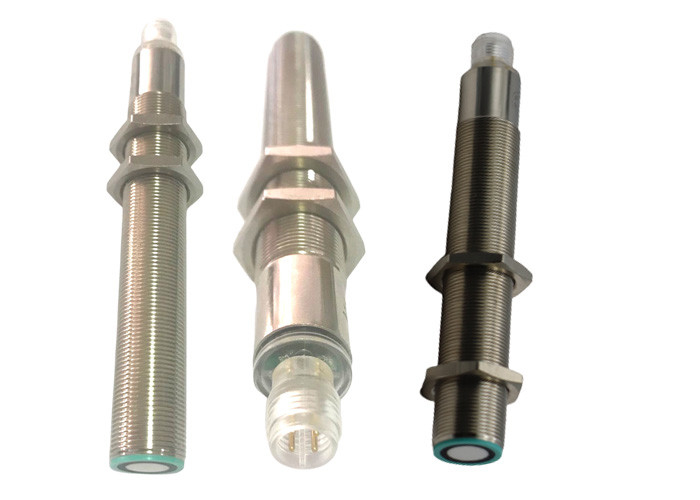

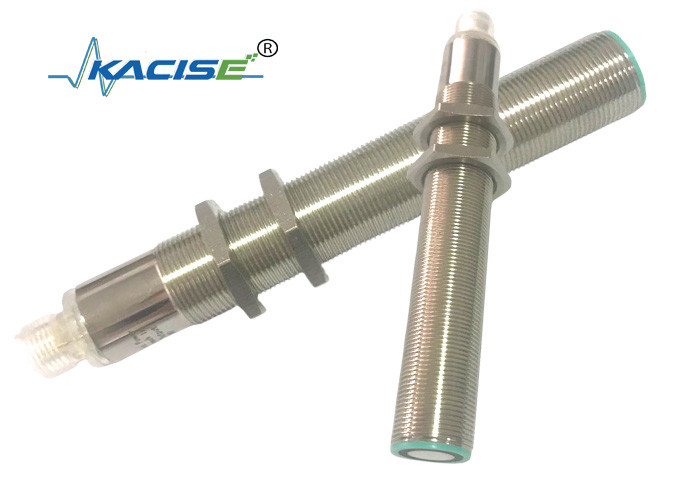

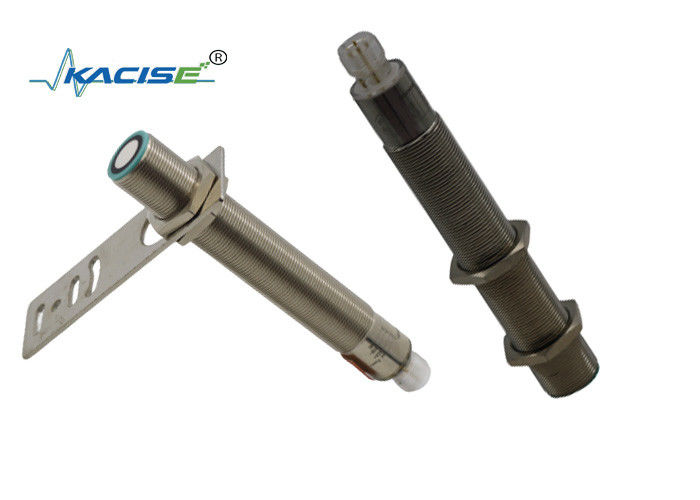

Señal de salida RS485, medidor de nivel de líquido ultrasónico de bajo costo, sensor de nivel de agua de Tanque ultrasónico
1. Parámetro
Especificaciones generales
| Rango de detección |
100... 1000 milímetros |
| Área inutilizable |
0 ... 100 milímetros |
| Placa objetivo estándar |
100mm x 100mm |
| Frecuencia del transductor |
aproximadamente 220 kHz |
| Retraso en la respuesta |
aprox. 50 ms |
Indicadores/medios operativos
| LED azul |
encendido |
|
LED amarillo
|
indicación del estado de conmutación
parpadeando: objeto de función del programa detectado
|
|
LED rojo
|
rojo permanente: Error Rojo, parpadeando: función del programa, objeto no detectado |
Especificaciones eléctricas
| Tensión de funcionamiento UB |
15 ... 30 V CC, ondulación 10 %SS |
| Corriente de alimentación sin carga I0 |
≤ 45mA |
Aporte
| Tipo de entrada |
1 entrada de aprendizaje |
|
rango de operación A1: -UB ... +1 V, rango de operación A2: +6 V ...+UB
|
| impedancia de entrada: > 4,7 kΩ; Impulso del programa TEACH-IN: ≥ 1 s |
Producción
| Tipo de salida |
1 salida de conmutación E4, NPN NO/NC, programable |
| Corriente nominal de funcionamiento, es decir |
200 mA, protegido contra cortocircuitos/sobrecargas |
| Configuración predeterminada |
Punto de conmutación A1: 70 mm Punto de conmutación A2: 800 mm |
| Caída de voltaje |
≤ 2,5V |
| Precisión de repetición |
≤1% |
| Frecuencia de conmutación f |
≤ 13Hz |
| Histéresis de rango H |
2 % de la distancia operativa establecida |
| Influencia de la temperatura |
±1,5% del valor de escala completa |
Condiciones ambientales
| Temperatura ambiente |
-25…70℃(248…343K) |
| Temperatura de almacenamiento |
-40…85℃(233…358K) |
Especificaciones mecánicas
| Conexión |
Conector V1 (M12×1), 4 pines |
| Grado de protección |
IP67 |
| Material de la carcasa |
latón, niquelado |
| transductor |
mezcla de resina epoxi y esferas de vidrio huecas;
espuma de poliuretano, cubierta PBT
|
2. Dimensiones
3. Interfaz electrónica y definición de señales.
4. Descripción de las funciones de los sensores
Ajustar el parámetro
El sensor ultrasónico dispone de una salida de conmutación con dos puntos de conmutación programables. Estos se configuran aplicando la tensión de alimentación - UB o + UB a la entrada TEACH-IN. La tensión de alimentación debe aplicarse a la entrada TEACH-IN durante al menos 1 s. Los LED indican si el sensor ha reconocido el objetivo durante el procedimiento TEACH-IN. El punto de conmutación A1 se programa con - UB, A2 con +UB. Se pueden configurar ocho funciones de salida diferentes. Punto de conmutación, ajuste de la distancia solo después del encendido. El reloj interno puede garantizar que no se pueda cambiar después de 5 minutos cuando se enciende. Si desea cambiar el punto de conmutación, el usuario solo puede configurar la distancia solicitada después del reinicio de energía.
Modo ventana TEACH-IN, función normalmente abierta
- Establecer el objetivo cerca del punto de conmutación
- Punto de conmutación TEACH-IN A1 con - UB
- Establecer el objetivo en el punto de conmutación lejano
- Punto de conmutación TEACH-IN A2 con + UB
Modo ventana TEACH-IN, función normalmente cerrada
- Establecer el objetivo en el punto de conmutación lejano
- Punto de conmutación TEACH-IN A2 con - UB
- Establecer el objetivo cerca del punto de conmutación
- Punto de conmutación TEACH-IN A1 con + UB
Punto de conmutación TEACH-IN, función normalmente abierta
- Establecer el objetivo cerca del punto de conmutación
- Punto de conmutación TEACH-IN A1 con - UB
- Cubra el sensor con la mano o retire todos los objetos.
desde el rango de detección
-Punto de conmutación TEACH-IN A2 con + UB
Punto de conmutación TEACH-IN, función normalmente cerrada
- Cubra el sensor con la mano o retírelo todo.
objetos fuera del alcance de detección
- Punto de conmutación TEACH-IN A2 con - UB
- Establecer el objetivo cerca del punto de conmutación
- Punto de conmutación TEACH-IN A1 con + UB
TEAC-IN intervalo de histéresis grande, modo normalmente abierto
- Establecer el objetivo cerca del punto de conmutación
- Punto de conmutación TEACH-IN A1 con + UB
- Establecer el objetivo en el punto de conmutación lejano
- Punto de conmutación TEACH-IN A2 con - UB
TEAC-IN intervalo de histéresis grande, modo normalmente cerrado
- Establecer el objetivo en el punto de conmutación lejano
- Punto de conmutación TEACH-IN A2 con + UB
- Establecer el objetivo cerca del punto de conmutación
- Punto de conmutación TEACH-IN A1 con - UB
TEACH-IN detección de presencia de objetos modo normalmente abierto
- Cubra el sensor con la mano o retire todos los objetos del
rango de detección
- Punto de conmutación TEACH-IN A2 con - UB
- Cubra el sensor con la mano o retire todos los objetos del
rango de detección
- Punto de conmutación TEACH-IN A2 con + UB
TEACH-IN detección de presencia de objetos modo normalmente cerrado
- Cubra el sensor con la mano o retire todos los objetos del rango de detección.
- Punto de conmutación TEACH-IN A2 con +UB
- Cubra el sensor con la mano o retire todos los objetos del rango de detección.
- Punto de conmutación TEACH-IN A2 con -UB
Configuración predeterminada del punto de conmutación
A1=rango ciego,A2=distancia nominal
| pantallas LED |
| Indicaciones dependiendo del modo de funcionamiento |
LED rojo |
LED amarillo |
|
Punto de conmutación TEACH-IN
Objeto detectado
No se detectó ningún objeto
Objeto incierto (TEACH-IN no válido)
|
apagado parpadea encendido
|
se apaga
apagado
|
| funcionamiento normal |
apagado |
Estado de conmutación |
| Falla |
en |
Estado anterior |
5. Condiciones de instalación
Si el sensor se instala en una temperatura ambiente que cae por debajo de 0 ℃, debería funcionar bien con las medidas de protección. En caso de montaje directo del sensor en un orificio pasante utilizando tuercas de acero, debe fijarse en el centro de la rosca de la carcasa.
