| Lugar de origen: | Porcelana |
| Nombre de la marca: | Kacise |
| Número de modelo: | GXB36-600 |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | caja de cartón |
| Tiempo de entrega: | 5-8 días laborales |
| Condiciones de pago: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100+ |
| Longitud: | 521 mm | Ancho: | 260 mm |
|---|---|---|---|
| Alto: | 235 mm | Orificios de montaje: | M18 |
| Frecuencia de resonancia: | 5-10 HZ | Distancia del orificio de montaje exterior/L1(mm): | 378/377.8 |
| Distancia del orificio de montaje interior/L2(mm): | 162/161.9 | Deformación vertical máxima (mm): | 119.2 |
| Carga estática vertical (Kg): | 1277 | Rigidez estática vertical (Kg/mm): | 142 |
| Rigidez dinámica vertical (Kg/mm): | 44.5 | Deformación máxima 45° (mm): | 168.9 |
| Carga estática 45° (Kg): | 796 | Rigidez estática de 45°(Kg/mm): | 79,9 |
| Rigidez dinámica 45° (Kg/mm): | 22.2 | Deformación máxima de la suspensión lateral (mm): | 125.7 |
| Carga estática colgante lateral (Kg): | 274 | Rigidez estática colgante lateral (Kg/mm): | 27.5 |
| Rigidez suspensión lateral (Kg/mm): | 24 | Material: | SS304 |
| Peso (kg): | 26 | Ya sea para admitir la personalización del producto: | Sí |
Descripción del producto

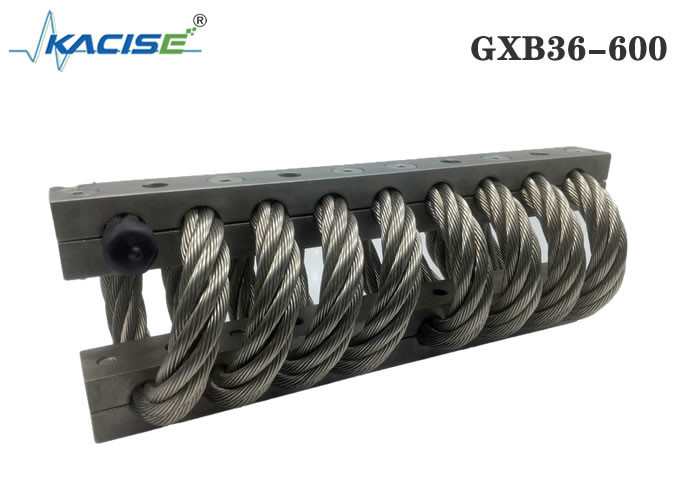

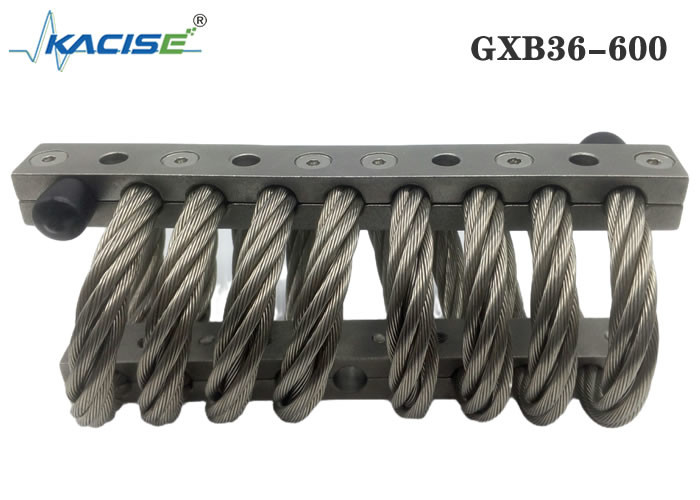

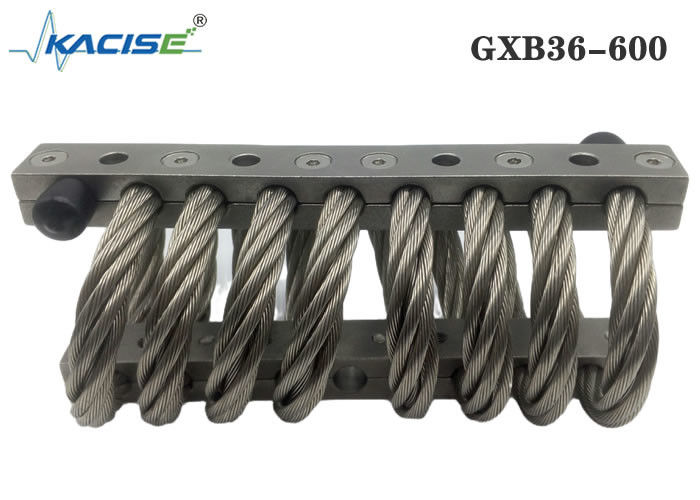

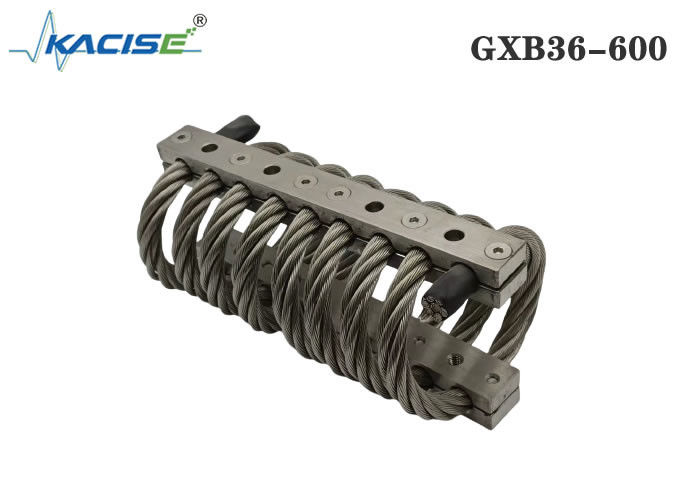

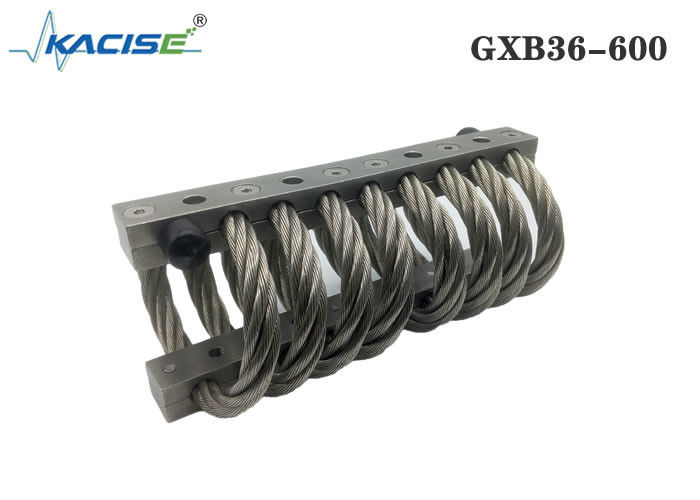

El aislador helicoidal completo es un aislador todo en uno, por lo que se puede utilizar en diversos sectores, como defensa, aeroespacial y nuclear, y en muchos tipos de aplicaciones diferentes.Este aislador presenta muchas características avanzadas que van desde el diseño totalmente metálico y multidireccional hasta la capacidad de calidad del aislamiento de golpes y vibraciones.
Hay disponible una amplia gama de modelos, adecuados para orientación en compresión/tracción, compresión/tensión a 45 grados, cizallamiento o balanceo.La altura y el ancho del aislador se pueden personalizar para un rendimiento óptimo para su aplicación.
Tabla de tallas del producto
| Número de producto | Alto (mm) | Ancho (mm) | Peso del producto (kg) | Metodo de instalacion | Tamaño del agujero (mm) | Tamaño de rosca (mm) | Cono de escariado | |
| JGX-286-8-X-16860-AS | 235 | ± 6,35 | 260 | 25 | A, B, C, D, E, S | Ø19,8 + 0,13- 0,38 | M18X2.5 | 90° |
Hoja de datos de prueba de ajuste a presión
| Número de curva | Número de producto | Carga estática (N) | Deformación máxima (mm) | Rigidez a la vibración Kv kN/m | Rigidez al impacto Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 12770 | 119.4 | 1415 | 445 |
Hoja de datos de prueba de carga de accesorios de prensa inclinados de 45°
| Número de curva | Número de producto | Carga estática (N) | Deformación máxima (mm) | Rigidez a la vibración Kv kN/m | Rigidez al impacto Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 7960 | 168.9 | 799 | 222 |
Hoja de datos de prueba de carga de rodadura de corte
| Número de curva | Número de producto | Carga estática (N) | Deformación máxima (mm) | Rigidez a la vibración Kv kN/m | Rigidez al impacto Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 2740 | 125.7 | 275 |
275 |
Los aisladores de vibración de cable de acero tienen las siguientes ventajas:
1: con rigidez no lineal
2: Absorción integral de impactos
3: la frecuencia de resonancia es baja y el efecto de absorción de impactos de baja frecuencia es bueno
4: resistencia a la corrosión, resistencia a altas y bajas temperaturas, puede continuar funcionando en entornos hostiles
5: Fácil instalación, sin mantenimiento, larga vida útil
Tabla de tallas del producto
Guía para la instalación del aislador de cable de acero
1. Antes de la instalación, verifique cuidadosamente si el orificio de montaje coincide con el orificio de montaje del aislador de vibraciones, por ejemplo, si la rosca es la misma, etc.
2, el orificio de instalación está limpio, no hay rebabas, óxido, daños y otros defectos.
3. Dado que el aislador de vibraciones es un componente elástico, necesita un poco de espacio móvil cuando funciona.Antes de la instalación, verifique cuidadosamente si hay algún equipo que afecte la instalación en la parte de instalación y si el espacio móvil del aislador de vibraciones es suficiente.Verifique si el aislador de vibraciones está en buenas condiciones y no tiene defectos antes de la instalación.
4. Prepare un destornillador y una palanca adecuados.
5, primero instale el aislador en equipos pesados o equipos fijos, no es necesario apretar los tornillos de instalación para que el aislador pueda estar ligeramente activo.
6. Instale el dispositivo de conexión en el otro lado del aislador de vibraciones.Si el orificio de montaje está ligeramente desalineado, puede mover el aislador de vibraciones o usar una palanca para alinear el orificio de montaje del aislador de vibraciones con el orificio de montaje del equipo y luego atornillar el tornillo de fijación.
7. Después de fijar la posición del dispositivo, apriete todos los tornillos de fijación.
