Módulo de sensor de gas SF6 infrarrojo KSS524
Tabla 1 Historial de versiones
| versión |
fecha |
descripción |
| V1.0 |
2016-10-12 |
V1.0 lanzado |
| V2.2 |
2018-03-06 |
Adaptar las modificaciones de los atributos del producto. |
Tabla de contenido
1.Descripción general
El gas SF6 se usa ampliamente como medio aislante y gas de extinción de arco en equipos eléctricos, especialmente en disyuntores de alto voltaje, transformadores, transformadores, condensadores, pararrayos, fusibles, etc. Si se produce una fuga, se reduce la presión del equipo y se reduce la capacidad de aislamiento; Contaminar y destruir el medio ambiente atmosférico, aumentar el efecto invernadero; Acumulación en espacios de bajo nivel, provocando accidentes como falta de oxígeno en el cerebro del personal e incluso asfixia rápida; Bajo la influencia de descargas parciales, altas temperaturas y otros factores, el gas SF 6 producirá sustancias de descomposición altamente tóxicas como SF 4, SF 2, SOF2, etc.

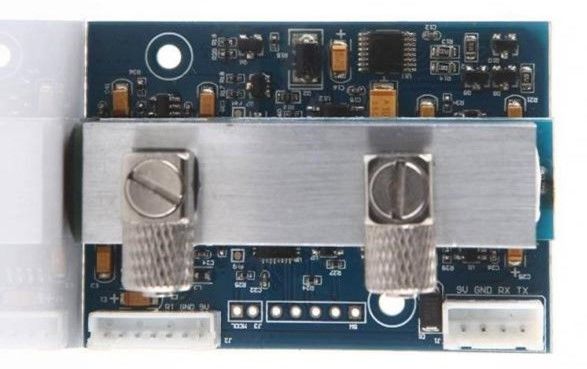

KSS524 es un módulo sensor de gas que utiliza el principio de detección de absorción infrarroja NDIR, que determina la concentración según la absorción de gas SF6 a 10,5 um. KSS524 adopta una fuente de luz MEMS, una cavidad óptica con estructura especial y un detector de doble canal para realizar una compensación de referencia de ruta óptica dual espacial y un microprocesador para la adquisición, el procesamiento y la salida de señales. KSS524 tiene una interfaz digital UART para ejecutar el protocolo Modbus ASCII, que es compatible con los módulos de Smartgas; Proporciona funciones de calibración digital cero y sensibilidad, e implementa manualmente la función de calibración cero.
KSS524 puede usarse ampliamente en la detección de fugas de gas SF6 y en otras ocasiones análisis de concentración de gas SF6 en la industria eléctrica.
KSS524 difusión bomba KSS524 tipo succión
2. Parámetros técnicos
| parámetro |
símbolo |
mínimo |
Valores típicos |
máximo |
unidad |
| Temperatura de almacenamiento |
tstg |
-20 |
- |
80 |
°C |
| Temperatura de funcionamiento |
tA |
-20 |
|
60 |
°C |
| Humedad de funcionamiento |
hA |
0 |
|
90 |
% RH |
| Presión de trabajo |
PAGA |
0,8 |
|
1.2 |
cajero automático |
| Voltaje de suministro |
Vs |
|
9 |
11 |
V |
| Corriente máxima de funcionamiento |
Ipromedio |
100 |
120 |
150 |
mamá |
| Gama (personalizable) |
|
|
1500 |
|
ppm |
| Precisión de medición |
Precisión |
|
± 5 ppm o ± 2 % del valor real es el mayor |
|
%vol. |
| T90 |
Succión de la bomba |
|
|
5 |
|
segundo |
| Difusión |
|
30 |
|
segundo |
| Repetibilidad |
Cero |
|
|
<±50 |
|
ppm |
| 50%FS |
|
|
<±5%.
Medidas
|
|
|
| Esperanza de vida |
|
|
10 |
|
año |
3.Dibujo de dimensiones estructurales
4. Salida de señal
5.Instrucciones de instalación
El sensor se instala con un diagrama de estructura de referencia con una separación entre orificios de posicionamiento y una apertura de 3,2 mm.
El espacio entre los enchufes del cableado es de 2,0 mm.
6.Problemas a los que se debe prestar atención en el mantenimiento
El sensor debe calibrarse periódicamente, se recomienda que no sea más de 3 meses y no se requiere calibración si la calibración automática está activada para un funcionamiento a largo plazo.
No utilice el sensor durante mucho tiempo en un entorno con alta densidad de polvo.
Utilice el sensor dentro del rango de la fuente de alimentación del sensor.
7.Instrucciones de pedido
Para poder comprar las especificaciones específicas requeridas, proporcione la siguiente información
1) Nombre del sensor 2) Rango del sensor 3) Precisión de medición del sensor
Por ejemplo, KSS524, 0-1500 ppm
8.Información de pedido
| Hoja de información del pedido |
| KSS524 |
Módulo sensor de gas SF6 infrarrojo KSS524 |
|
xxxx |
El sensor mide el rango de concentración de CO2 en ppm, con un valor mínimo de 2000 y un valor máximo de 50000 ppm. |
| 2000 |
Rango 200 ppm (predeterminado). |
| 10000 |
Rango 10000 ppm |
| 50000 |
Rango 50000 ppm |
|
codificar |
La velocidad de reacción se divide en dos tipos: rápida y lenta. |
| S |
Lento (predeterminado). |
| q |
rápido |
|
codificar |
Selección de velocidad en baudios, admite velocidad en baudios de uso común 2400 9600 19200 38400bps, 8 bits de datos, 1 bit de parada, sin bit de verificación: confirme las necesidades especiales antes de realizar el pedido. |
| Costumbre |
Confirme la velocidad en baudios antes de realizar el pedido. |
| 2400 |
Velocidad de transmisión de 2400 bps |
| 9600 |
Velocidad de transmisión de 9600 bps |
| 19200 |
Velocidad de transmisión de 19200 bps |
| 38400 |
Velocidad de transmisión de 38400 bps (predeterminada) |
|
codificar |
Protocolo de puerto serie |
| Modbus RTU |
Protocolo Modbus-RTU estándar (predeterminado). |
| Modbus-ASCII |
Protocolo Modbus-ASCII estándar |
| Modbus-auto |
protocolo privado modbus |
| KSS524 |
-2000 |
-S |
-38400 |
-Modbus-RTU |
|
9.Detalles de contacto
URL:www.kacise.com
Teléfono: +86-29-17719566736
Correo electrónico: sales@kacise.com
Dirección: Tangyan South Road, ciudad de Xi'an, provincia de Shaanxi, China
Apéndice
| Taquigrafía |
nombre completo |
| VOL |
1% VOL se refiere al 1% del volumen de un gas particular en el aire. |
| PPM |
1 ppm significa que el volumen de un gas específico en el aire representa una millonésima parte. |
| O2 |
Moléculas de oxígeno |
| LCD |
pantalla LCD |
| RS485 |
Puerto serie asíncrono 485 |
| corriente continua |
corriente continua |
| C.A. |
Comunicación |
| CLORURO DE POLIVINILO |
cloruro de polivinilo |
