Módulo de sensor de gas SF6 infrarrojo KSS521
1. Descripción general
El gas SF6 se usa ampliamente como medio aislante y gas de extinción de arco en equipos eléctricos, especialmente en disyuntores de alto voltaje, transformadores, transformadores, condensadores, pararrayos, fusibles, etc. Si se produce una fuga, se reduce la presión del equipo y se reduce la capacidad de aislamiento; Contaminar y destruir el medio ambiente atmosférico, aumentar el efecto invernadero; Acumulación en espacios de bajo nivel, provocando accidentes como falta de oxígeno en el cerebro del personal e incluso asfixia rápida; Bajo la influencia de descargas parciales, altas temperaturas y otros factores, el gas SF6 producirá sustancias de descomposición altamente tóxicas como SF4, SF2, SOF2, etc.
KSS521 es un módulo sensor de gas que utiliza el principio de detección de absorción infrarroja NDIR, que determina la concentración según la absorción de gas SF6 a 10,5 um. KSS521 adopta una fuente de luz MEMS, una cavidad óptica de estructura especial y un detector de doble canal para realizar una compensación de referencia de ruta óptica dual espacial y un microprocesador para la adquisición, procesamiento y salida de señales. KSS521 es de tamaño pequeño, bajo consumo de energía y tiene UART, 485 (Modbus RTU, Modbus ASCII, Modbus personalizado opcional) y una interfaz digital de bus único, que proporciona funciones de calibración digital cero y sensibilidad, y función de calibración manual cero.
KSS521 puede usarse ampliamente en la detección de fugas de gas SF6 y en otras ocasiones análisis de concentración de gas SF6 en la industria eléctrica.
2. Parámetros técnicos
| parámetro | símbolo | mínimo | Valores típicos | máximo | unidad |
| Temperatura de almacenamiento | tstg | -20 | - | 80 | °C |
| Temperatura de funcionamiento | tA | -20 | | 60 | °C |
| Humedad de funcionamiento | hA | 0 | | 90 | % RH |
| Presión de trabajo | PAGA | 0,8 | | 1.2 | cajero automático |
| Voltaje de suministro | Vs | 11 | 12 | 30 | V |
| Corriente máxima de funcionamiento | Ipromedio | 100 | 120 | 150 | mamá |
| Rango de detección (personalizable). | Real academia de bellas artes | | 1500 | | ppm |
| Precisión de medición | Precisión | | ± 10 ppm o ± 5 % del valor de verdad | | %vol. |
| Tipo de tubería T90 | succión de la bomba | | | 5 | | segundo |
| difusión | | 30 | | segundo |
| Repetibilidad | cero | | | Menos de ±50 | | ppm |
| Rango | | | Menos del ±5%. | | |
| Esperanza de vida | | | 10 | | año |
3. Dibujo de dimensiones estructurales
Diagrama de bloques de difusión KSS521 (compatible con bombeo)

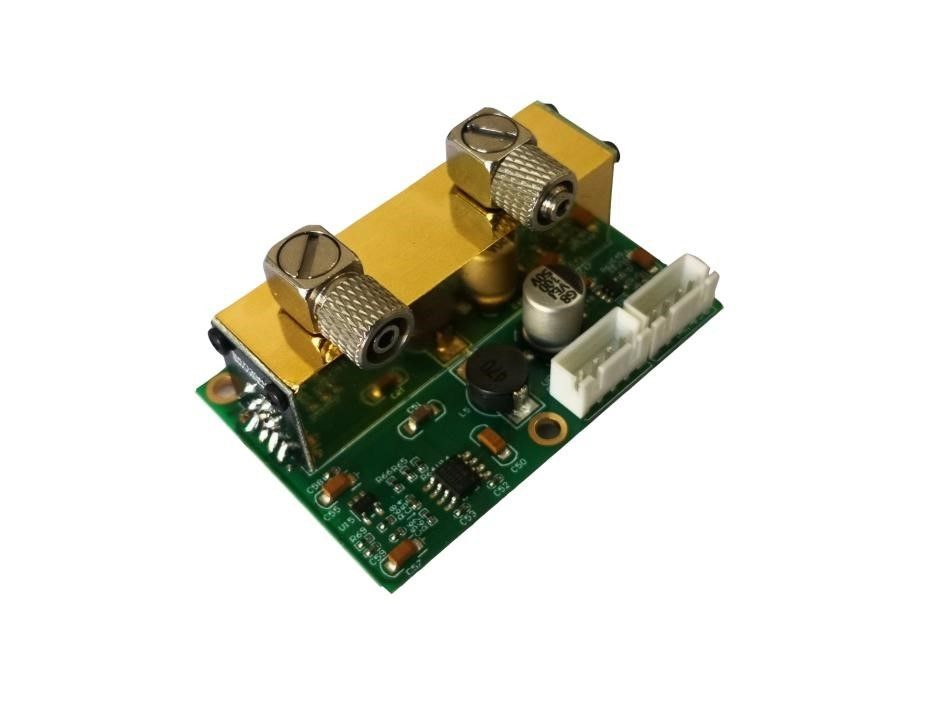

Tipo de succión de la bomba: largo * ancho * alto: 61 mm * 40 mm * 32 mm

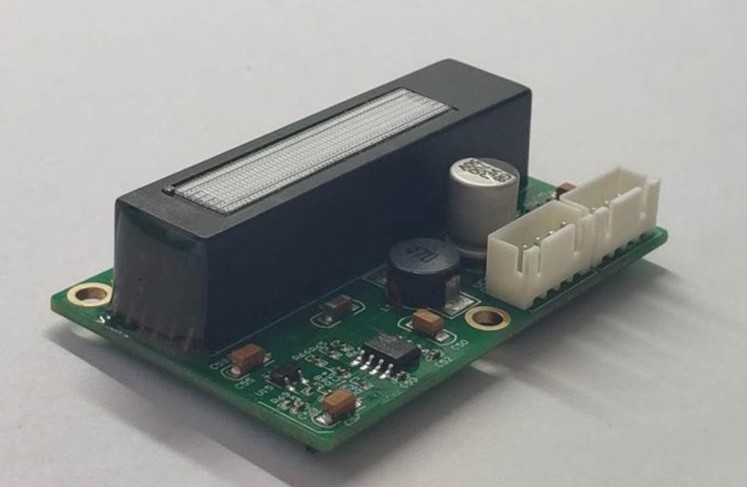

Tipo de difusión: largo * ancho * alto: 61 mm * 40 mm * 18 mm
4. Instrucciones de instalación
- El sensor se monta con una distancia entre orificios de posicionamiento de 54 y una apertura de 3,2 mm.
- La distancia entre las tomas de cableado es de 2,54 mm.
5. Cuestiones a las que se debe prestar atención en el mantenimiento
- El sensor debe calibrarse periódicamente; se recomienda no más de 3 meses.
- No utilice el sensor durante mucho tiempo en un entorno con alta densidad de polvo.
- Utilice el sensor dentro del alcance de la fuente de alimentación del sensor.
6. Instrucciones de pedido
Para poder comprar las especificaciones específicas requeridas, proporcione la siguiente información
- Nombre del sensor
- Rango de sensores
- Precisión de medición del sensor y modo de salida, etc.
Por ejemplo, KSS521, SF6, 0-5000 ppm
7. Información del pedido
| Hoja de información del pedido |
| KSS521 | Módulo sensor de gas SF6 infrarrojo KSS521 |
| | xxxx | El sensor mide el rango de concentración de CO2 en ppm, con un valor mínimo de 2000 y un valor máximo de 50000 ppm. |
| 2000 | Rango 200 ppm (predeterminado). |
| 10000 | Rango 10000 ppm |
| 50000 | Rango 50000 ppm |
| | codificar | La velocidad de reacción se divide en dos tipos: rápida y lenta. |
| S | Lento (predeterminado). |
| q | rápido |
| | codificar | Selección de velocidad en baudios, admite velocidad en baudios de uso común 2400 9600 19200 38400bps, 8 bits de datos, 1 bit de parada, sin bit de verificación: confirme las necesidades especiales antes de realizar el pedido. |
| Costumbre | Confirme la velocidad en baudios antes de realizar el pedido. |
| 2400 | Velocidad de transmisión de 2400 bps |
| 9600 | Velocidad de transmisión de 9600 bps |
| 19200 | Velocidad de transmisión de 19200 bps |
| 38400 | Velocidad de transmisión de 38400 bps (predeterminada) |
| | codificar | Protocolo de puerto serie |
| Modbus RTU | Protocolo Modbus-RTU estándar (predeterminado). |
| Modbus-ASCII | Protocolo Modbus-ASCII estándar |
| Modbus-auto | protocolo privado modbus |
| KSS521 | -2000 | -S | -38400 | -Modbus-RTU | |
8. Detalles de contacto
URL:www.kacise.com
Teléfono: +86-29-17719566736
Correo electrónico: sales@kacise.com
Dirección: Tangyan South Road, ciudad de Xi'an, provincia de Shaanxi, China
Apéndice
| Taquigrafía | nombre completo |
| VOL | 1% VOL se refiere al 1% del volumen de un gas particular en el aire. |
| PPM | 1 ppm significa que el volumen de un gas específico en el aire representa una millonésima parte. |
| O2 | Moléculas de oxígeno |
| LCD | pantalla LCD |
| RS485 | Puerto serie asíncrono 485 |
| corriente continua | corriente continua |
| C.A. | Comunicación |
| CLORURO DE POLIVINILO | cloruro de polivinilo |
