0~5000ppm hc Detector de gas Sensor Ir Sensor de gas de hidrocarburo

0~5000ppm hc Detector de gas Sensor Ir Sensor de gas de hidrocarburo

  • 0~5000ppm hc Detector de gas Sensor Ir Sensor de gas de hidrocarburo
0~5000ppm hc Detector de gas Sensor Ir Sensor de gas de hidrocarburo
Datos del producto:
Lugar de origen: shanxi xian
Nombre de la marca: Kacise
Número de modelo: KSS54X
Pago y Envío Términos:
Cantidad de orden mínima: 1
Detalles de empaquetado: cada unidad tiene una caja individual y todas las cajas están empacadas en paquetes estándar o las s
Tiempo de entrega: 5 días de trabajo
Condiciones de pago: T/T, Western Union, MoneyGram
Capacidad de la fuente: 1000 pedazos por semana
Contacto
Descripción detallada del producto
Temperatura de almacenamiento: -20-80 ℃ Temperatura de funcionamiento: -20-60 ℃
Humedad de funcionamiento: 0-90% HR Presión de trabajo: 0,8-1,2 atm
Voltaje de suministro: 12V Corriente máxima de funcionamiento: 120mA
Alta luz:

Sensor detector de gas Hc

,

sensor de gas de hidrocarburo Ir Hc

,

sensor de gas de hidrocarburo de 5000 ppm

KSS54XInfrarrojo Sensor de hidrocarburos



















1.Visión general

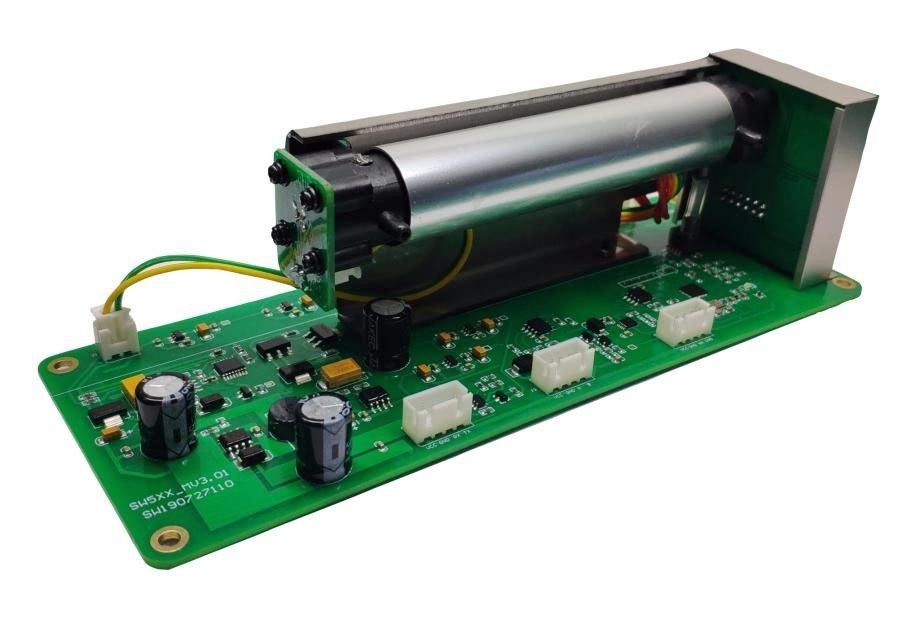

El módulo sensor infrarrojo CH4 KSS54X es un módulo sensor de gas que utiliza el principio de detección de absorción infrarroja NDIR, que determina la concentración de acuerdo con la absorción del gas infrarrojo.KSS54X adopta una fuente de luz importada, una cavidad óptica con una estructura especial y un detector de doble canal para realizar una compensación de referencia de ruta óptica doble espacial.Los microprocesadores realizan la adquisición, el procesamiento y la salida de la señal.KSS54X tiene buena selectividad, alta sensibilidad, no depende del oxígeno, larga vida útil, bajo consumo de energía;Con control de temperatura y función de compensación de presión;También tiene UART, salida 485 y salida analógica de corriente/voltaje, lo cual es conveniente para los clientes en diversas aplicaciones.













2.Parámetros técnicos



parámetro símbolo mínimo Valores típicos máximo unidad
Temperatura de almacenamiento Tetapa -20 - 80 ºC
Temperatura de funcionamiento TA -20   60 ºC
Humedad de funcionamiento HA 0   90 sin condensación % RH
Presión de trabajo PAGSA 0.8   1.2 Cajero automático
Voltaje de suministro Vs 11 12 30 V
Corriente máxima de funcionamiento yopromedio 100 120 150 mamá







Índice de rendimiento de baja concentración de CH4 infrarrojo KSS54X (típico 0 ~ 5000 ppm).

índice gas Rango/ppm resolución error relativo error absoluto observación
Deriva cero





CH4







0~5000





25 ppm



±5% fondo de escala ±100ppm Solo conoce a uno de ellos
Deriva de rango ±5% fondo de escala ±100ppm Solo conoce a uno de ellos
Error de indicación ±5% fondo de escala ±100ppm Solo conoce a uno de ellos
repetibilidad ±2% fondo de escala ±50ppm Solo conoce a uno de ellos
T90 ≤5S(500ml/min)

















Índice de rendimiento de concentración convencional de CH4 infrarrojo KSS54X (0~5% vol).

índice gas Rango/vol resolución error relativo error absoluto observación
Deriva cero





CH4







0~5%





100 ppm



±5% fondo de escala ±500 ppm Solo conoce a uno de ellos
Deriva de rango ±5% fondo de escala ±500 ppm Solo conoce a uno de ellos
Error de indicación ±5% fondo de escala ±500 ppm Solo conoce a uno de ellos
repetibilidad ±2% fondo de escala ±300ppm Solo conoce a uno de ellos
T90 ≤5S(500ml/min)











Índice de rendimiento de concentración de CH4 infrarrojo KSS54X (típico 0~30% vol)



índice gas Rango/vol resolución error relativo error absoluto observación
Deriva cero





CH4







0~30%





500 ppm



±5% fondo de escala ±3000ppm Solo conoce a uno de ellos
Deriva de rango ±5% fondo de escala ±3000ppm Solo conoce a uno de ellos
Error de indicación ±5% fondo de escala ±3000ppm Solo conoce a uno de ellos
repetibilidad ±2% fondo de escala ±1000ppm Solo conoce a uno de ellos
T90 ≤5S(500ml/min)



















































Índice de rendimiento de escala completa KSS54X infrarrojo CH4 (0 ~ 100% vol)





índice gas Rango/vol resolución error relativo error absoluto observación
Deriva cero





CH4







0~100%





1000 ppm



±5% fondo de escala ±5000ppm Solo conoce a uno de ellos
Deriva de rango ±5% fondo de escala ±5000ppm Solo conoce a uno de ellos
Error de indicación ±5% fondo de escala ±5000ppm Solo conoce a uno de ellos
repetibilidad ±2% fondo de escala ±5000ppm Solo conoce a uno de ellos
T90 ≤5S(500ml/min)













3. Dibujo de dimensiones estructurales

Unidad: milímetro



KSS54X tiene tres tamaños estructurales, correspondientes a una cavidad óptica de 100 mm, 150 mm y 200 mm para elegir.

Diagrama de estructura de cavidad de 100 mm:





Diagrama de estructura de cavidad de 150 mm:





Diagrama de estructura de cavidad de 200 mm:











Instrucciones de instalación

El sensor se instala con un diagrama de estructura de referencia con un espaciado de orificios de posicionamiento y una apertura de 3,5 mm.

El espaciado del zócalo del cableado es de 2,54 mm.

4. Métodos de asuntos a los que se debe prestar atención en el mantenimiento.

El sensor debe calibrarse regularmente, se recomienda no más de 3 meses.

No utilice el sensor durante mucho tiempo en un entorno con una alta densidad de polvo..

Utilice el sensor dentro del rango delfuente de alimentación del sensor.

5.Instrucciones de pedido

Para poder comprar las especificaciones específicas requeridas, proporcione la siguiente información:

1) Nombre del sensor

2)medir el gas

3)Precisión de medición del sensor y modo de salida, etc.

Por ejemplo, KSS54X, CH4, 0-5000 ppm











6. Información del pedido



Hoja de información del pedido
KSS54X Sensor de concentración de CO2 KSS54X
  xxxx El sensor mide el rango de concentración de CO2 en ppm, con un valor mínimo de 2000 y un valor máximo de 50000 ppm.
2000 Rango 200ppm (predeterminado).
10000 Rango 10000ppm
50000 Rango 50000ppm
  codificar La velocidad de reacción se divide en dos tipos: rápida y lenta.
S Lento (predeterminado).
q rápido
  codificar Selección de velocidad en baudios, admite velocidad en baudios de uso común 2400 9600 19200 38400bps, 8 bits de datos, 1 bit de parada, sin bit de verificación: confirme las necesidades especiales antes de realizar el pedido.
Disfraz Confirme la tasa de baudios antes de realizar el pedido
2400 Tasa de baudios de 2400 bps
9600 Tasa de baudios de 9600 bps
19200 Tasa de baudios de 19200 bps
38400 Tasa de baudios de 38400 bps (predeterminada)
  codificar Protocolo de puerto serie
Modbus-RTU Protocolo Modbus-RTU estándar (predeterminado).
Modbus-ASCII Protocolo Modbus-ASCII estándar
Modbus-Auto protocolo privado modbus
KSS54X -2000 -S -38400 -Modbus-RTU







7. Datos de contacto

URL:www.kacise.com

Teléfono: +86-29-17719566736

Correo electrónico: sales@kacise.com

Dirección: Tangyan South Road, ciudad de Xi'an, provincia de Shaanxi, China







































































































































Apéndice



Taquigrafía Nombre completo
VOLUMEN 1% VOL se refiere al 1% del volumen de un gas en particular en el aire.
ppm 1PPM significa que el volumen de un gas específico en el aire representa una millonésima.
O2 Moléculas de oxígeno
LCD pantalla LCD
RS485 Puerto serie asíncrono 485
corriente continua corriente continua
C.A. Comunicación
CLORURO DE POLIVINILO cloruro de polivinilo
