Lugar de origen:
Porcelana
Nombre de la marca:
Kacise
Certificación:
certificate of explosion-proof, CE
Número de modelo:
KUS3000 M30-Tipo 3

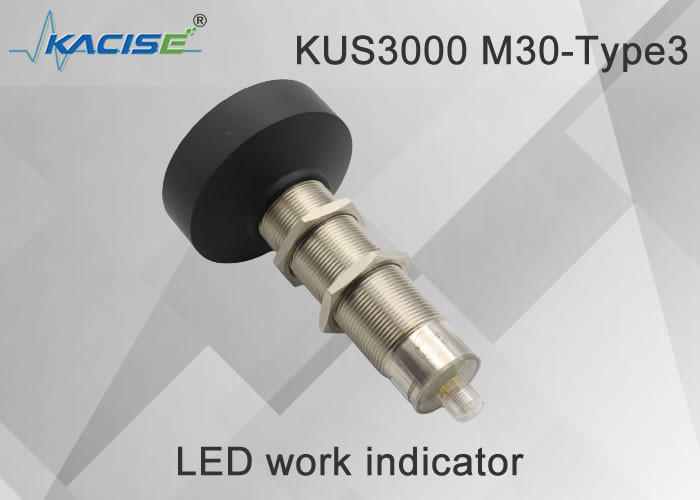

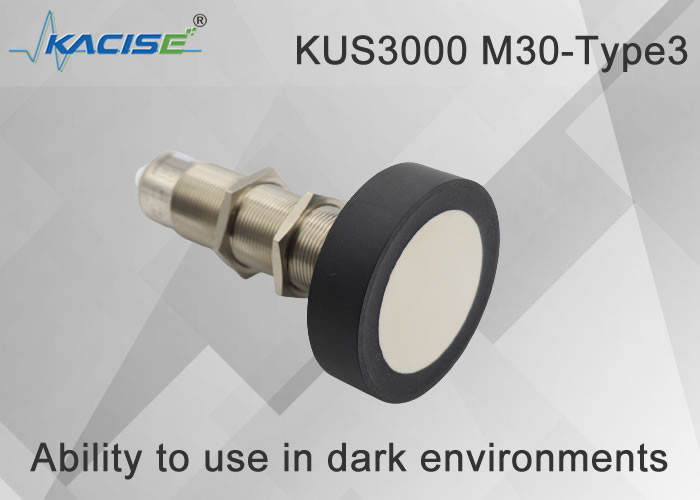

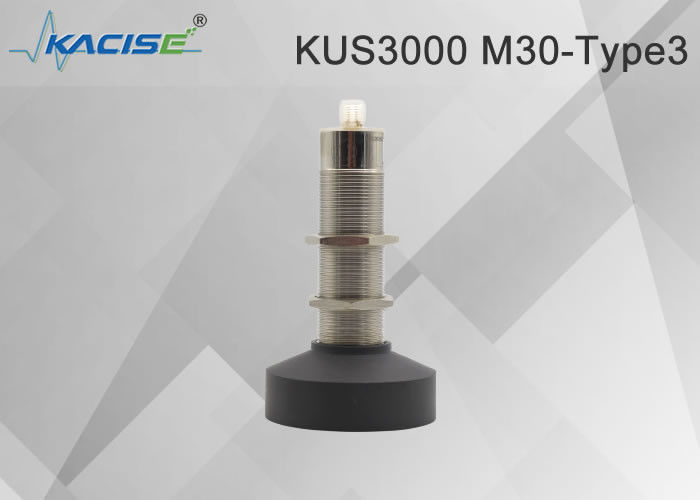

Transductor de nivel ultrasónico más pequeño KUS3000 M30-Type3 con indicador y amplio rango
La unidad es mm.
Estructura de tamaño M30 tipo 3
Nota: Este producto tiene dos especificaciones de cable y las instrucciones de cableado de las dos especificaciones son las siguientes:
| Cable tipo A | Cable tipo B | ||
| Pin1 | Marrón | Pin1 | Amarillo |
| Pin2 | Blanco | Pin2 | Negro |
| Pin3 | Azul | Pin3 | Rojo |
| Pin4 | Negro | Pin4 | Verde |
La combinación de cables predeterminada se basa en las especificaciones recibidas por el cliente.
| M18 | |
| Rango |
400... 6500 mm o 600-12000 mm |
| Rango de intervalo ajustable |
400... 6500 mm o 600-12000 mm |
| Punto ciego |
0 ... 400 mm o 0 ... 600 mm |
| Tiempo de respuesta | aprox. 40 ms |
| luz led azul | La luz azul parpadea para indicar que se puede realizar la calibración. El azul y otras constantes indican que el suministro de energía del sensor es normal. La luz azul parpadeará dentro de los 5 minutos posteriores al encendido, lo que indica que el usuario puede realizar el ajuste y la calibración de salida. Después de 5 minutos, la luz azul siempre está encendida para indicar que el sensor no puede recibir el comando de calibración. . |
| luz led | Se utiliza para indicar si se detecta el objeto medido. Durante la etapa de calibración, la luz amarilla parpadea para indicar que el estado de calibración actual está bloqueado y se puede cambiar al siguiente estado de calibración. |
| Luz LED roja |
En estado de funcionamiento normal, la luz roja no está encendida y la luz roja está encendida para indicar que hay una falla. Durante el proceso de calibración, la luz roja parpadeante indica que el sensor bloquea la pérdida de eco actual o el estado infinito, y el usuario puede cambiar al siguiente estado de calibración. |
| Tensión de alimentación | 13 ... 30 V CC, se pueden personalizar requisitos especiales de voltaje amplio |
| Corriente sin carga I0 | ≤ 45mA |
| Tensión de alimentación | 3,3-12 CC, ondulación 10 %SS |
| Consumo de energía I0 | ≤ 15 mA, modo de suspensión≤1mA, activación en serie, |
| tipo de salida |
1 Salida de conmutación La salida PNP normalmente abierta y cerrada durante mucho tiempo se puede calibrar 2 Salida conmutada Salida NPN normalmente abierta y cerrada durante mucho tiempo programable 3 Salidas de tensión analógicas 0-10V programables. 4 salidas analógicas de 4-20 mA programables 5 salidas RS485 E4 programables. |
| Sobrecorriente, es decir | 200 mA, protección contra polaridad inversa, protección contra cortocircuitos |
| Configuración predeterminada |
M18 Punto de conmutación A1: 150 mm Punto de conmutación A2: 1000 mm M30 Tipo 1 Punto de conmutación A1 200 mm Punto de conmutación A2: 2000 mm M30 tipo 2 punto de conmutación A1 300 mm punto de conmutación A2: 4000 mm M30 tipo 3 punto de conmutación A1 500 mm punto de conmutación A2: 6000 mm |
| Caída de voltaje de salida | ≤ 2,5V |
| Repetibilidad | ≤1% |
| Nivel de encendido y apagado f | ≤ 13 Hz La alta frecuencia se puede personalizar |
| Amplitud característica de histéresis predeterminada | 5% del valor establecido, se pueden personalizar requisitos especiales |
| Rango de compensación de temperatura | -40℃-85℃ |
| Temperatura de trabajo | -25…70℃(248…343K) |
| Temperatura de almacenamiento | -40…85℃(233…358K) |
| Conexión | Conector V1 (M12×1), 4 pines |
| Clase de protección | IP65 Otros se pueden personalizar |
| Material de la carcasa | Cobre niquelado, otros se pueden personalizar. |
Nota: Cuando el producto M18 y el producto M30 tienen salida analógica de 4-20 mA, el método de conexión del medidor es diferente al del producto 550,600. Dado que el terminal de salida de los productos M18 y M30 está alimentado por VDD, como se muestra en la Figura 1, el medidor debe conectarse al puerto de fuente de alimentación. Entre el terminal de salida y el terminal de salida, el diagrama de instrucciones de conexión se muestra en la Figura 2:
Figura 1 Diagrama del circuito de fuente de alimentación de salida
Figura 2 Diagrama esquemático del método de conexión.
| KUS | tipos de | producción | rango | describir | |
| M18 | Carcasa M18, rango máximo de medición de 1 metro. | ||||
| M30-Tipo1 | El rango de medición máximo del M30 es de 2 metros | ||||
| M30-Tipo2 | El rango de medición máximo del M30 es de 3 metros | ||||
| M30-Tipo3 | El rango de medición máximo del M30 es de 6 metros, se pueden personalizar 8 metros | ||||
| Personalizado | Shell admite la personalización del usuario | ||||
| PNP | salida como NPN | ||||
| PNP | salida como PNP | ||||
| 10V de salida | La salida es analógica de 0-10 V, el requisito de fuente de alimentación es superior a 11 V. | ||||
| 5Vsalida | La salida es analógica de 0-5 V, el requisito de fuente de alimentación es superior a 6 V. | ||||
| mAout | La salida es analógica 4-20mA. | ||||
| RS485 | La salida es el protocolo Modbus RS485; consulte el manual de la interfaz del software para obtener una descripción específica. | ||||
| XXXmm | El cliente especifica el intervalo lineal o intervalo de conmutación, que se puede configurar en fábrica. | ||||
| KUS | M30 | RS485 | 6000 mm | ||
